7 правил прокладки оцинкованных воздуховодов за подвесным потолком

7 правил прокладки оцинкованных воздуховодов за подвесным потолком

Оцинкованные воздуховоды за подвесным потолком — это основа вентиляции в офисах, торговых центрах и частных домах. Ошибки на этапе монтажа приводят к гулу, сквознякам и конденсату. Ниже — чек-лист с цифрами и ссылками на нормативы, который поможет избежать переделок.

1. Жесткий каркас и антивибрационные подвесы

   Воздуховод нельзя крепить напрямую к направляющим профилям подвесного потолка. Вибрация от вентилятора передастся на облицовку, и через месяц появятся трещины на гипсокартоне.

   По СП 73.13330.2016, для крепления используют отдельные подвесы к плите перекрытия. Шаг крепежа для прямоугольных коробов — не более 1,5 метра. Между подвесом и корпусом воздуховода прокладывают резиновую прокладку толщиной 5–8 мм. Она гасит структурный шум.



   Для круглых воздуховодов диаметром до 200 мм шаг увеличивают до 2 метров. Траверсы из оцинкованного профиля обязательны для сечения более 1000х500 мм.

2. Уклоны и дренаж конденсата

   Горизонтальный воздуховод приточной системы должен иметь уклон не менее 2 мм на 1 метр в сторону дренажного клапана (согласно СП 60.13330.2020). Это спасает от скопления воды в нижних точках.

   На участках, где короб проходит через холодную зону (например, рядом с наружной стеной), предусматривают капельные уловители. Их врезают в нижнюю часть корпуса. Слив воды организуют в ближайшую канализацию с гидрозатвором.

   Для «мокрых» зон (бассейны, кухни) уклон увеличивают до 5 мм/м. Застой влаги в оцинкованной стали вызывает коррозию швов.



3. Правильная герметизация стыков ребер жесткости

   Соединение секций воздуховода — самое слабое место. Стыки пробивают через фальц или используют шино-профиль (PIR).

   Алюминиевый армированный скотч накладывают на все стыки фальцевых соединений. Лента шириной 50 мм закрывает щель и предотвращает утечку воздуха. Обязательно проклеивают также места прохода саморезов через профиль.

   Герметизация без скотча (только замазкой) недопустима: при вибрации герметик трескается, и эффективность вентиляции падает. Допустимая утечка — не более 1% от расхода воздуха при давлении 400 Па (по DIN 24194).

4. Изоляция от мостиков холода

   Оцинкованная сталь — отличный проводник холода. Если воздуховод закреплен металлическими подвесами к теплой плите перекрытия, на поверхности образуется конденсат.

   Для разрыва тепловой связи используют термоизолирующие проставки (полиамидные или из ППУ). Подвесы и хомуты оборачивают вспененным полиэтиленом толщиной 10 мм.

   В холодных чердаках и неотапливаемых подвалах воздуховоды обязательно закрывают минеральной ватой толщиной 50 мм (с пароизоляцией). Реальная цифра: для притока с температурой +20°C в помещении +5°C без изоляции конденсат выпадет через 15 минут работы.

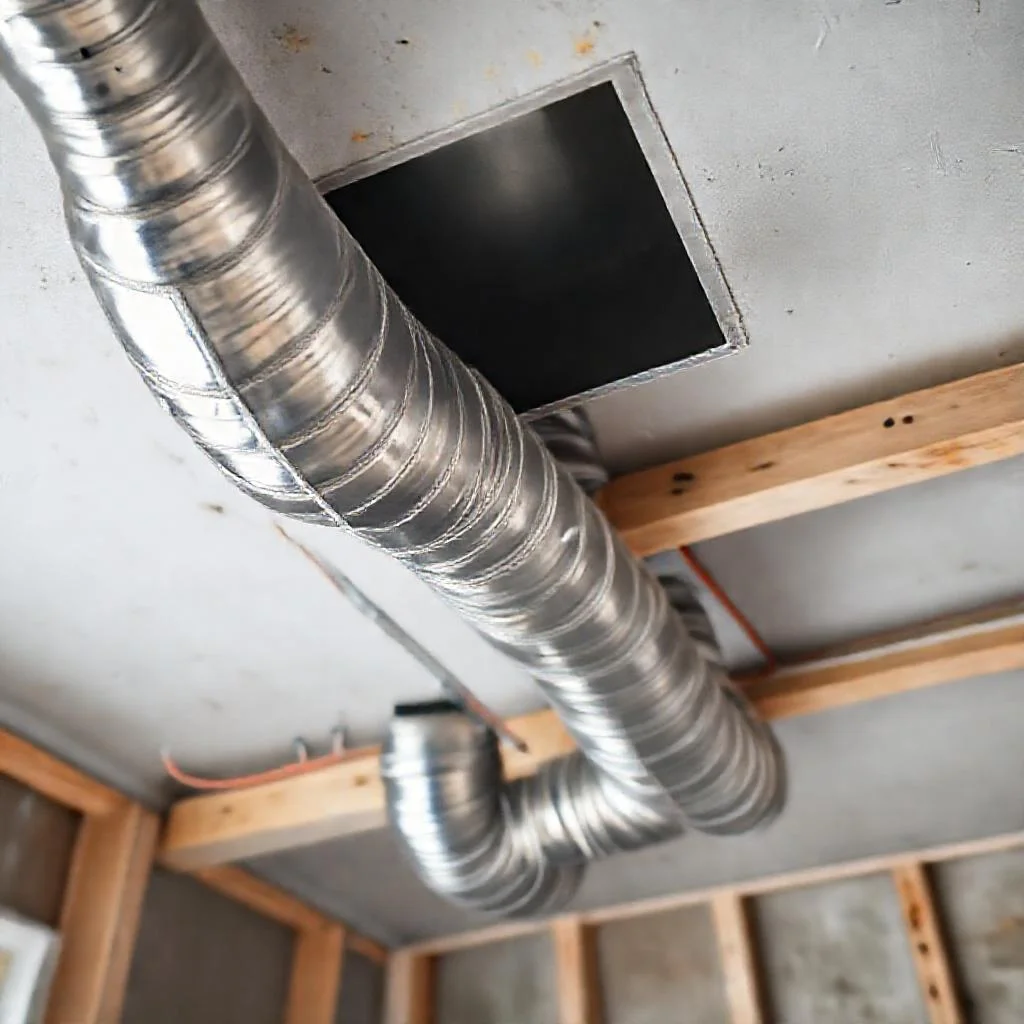

5. Зазоры для обслуживания и ревизионные люки

   Подвесной потолок закрывает воздуховоды, но доступ к ним должен быть. За нормой обращаются к СП 73.13330.2016: для каждого ответвления и изменения направления сечения предусматривают ревизионный люк.

   Размер люка — не менее 400х400 мм. Если воздуховод имеет диаметр более 500 мм, люк делают напротив ниппеля с хомутом. Через него чистят каналы и меняют фильтры.

   Чтобы не деформировать корпус при обслуживании, зазор между верхней плоскостью короба и плитой перекрытия оставляют не менее 100 мм. Это позволяет дотянуться инструментом до дроссель-клапанов.

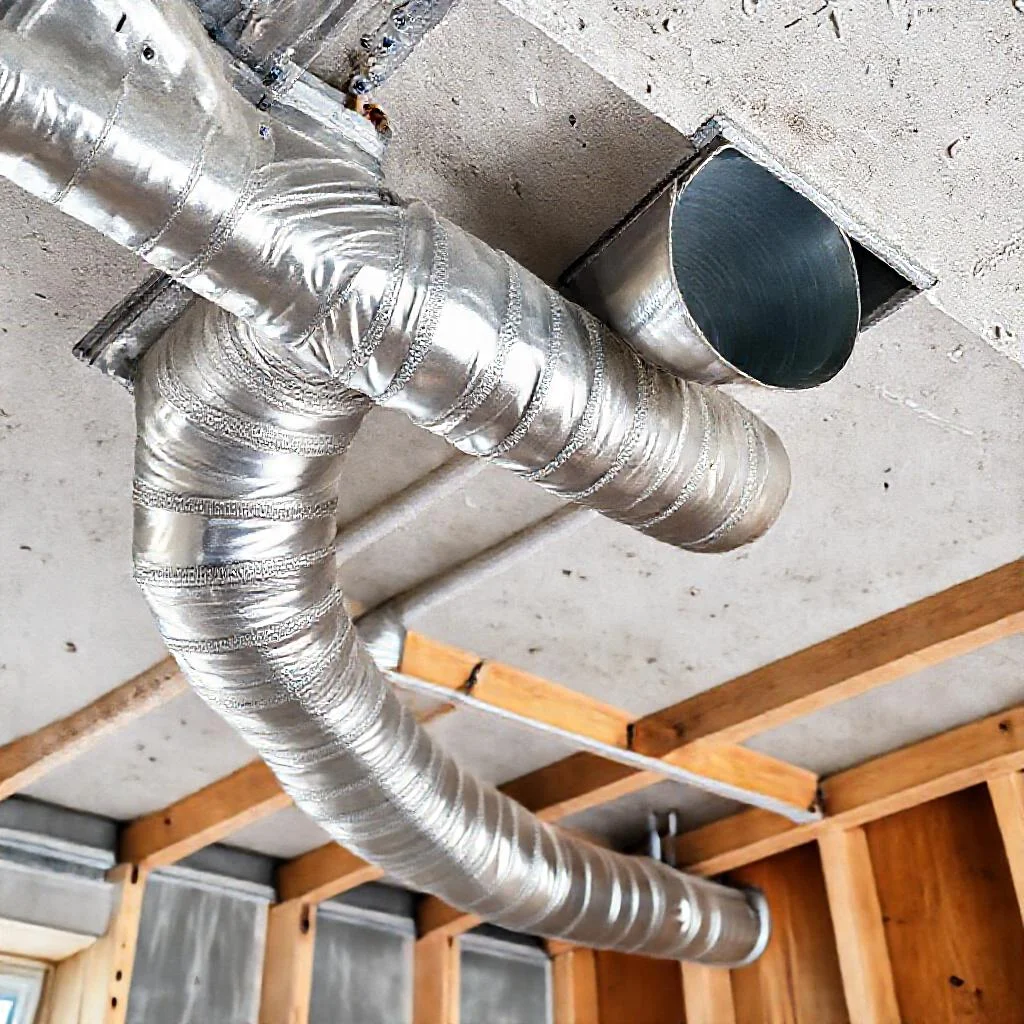

6. Хомуты и точки опоры на поворотах

   Поворот воздуховода — зона максимального аэродинамического сопротивления. Под действием потока воздуха узел вибрирует сильнее прямых участков. Поэтому на расстоянии 50 мм от каждого отвода (с обеих сторон) устанавливают дополнительный хомут.

   Для поворотов 90° используют тройники с направляющими лопатками (врезками). Без них сопротивление вырастает на 30%. Хомут на изгибе обязан охватывать короб не менее чем на 270°.

   Каждые 6 метров прямолинейного участка устанавливают компенсатор теплового расширения. Оцинковка расширяется на 1,2 мм на каждый метр при нагреве на 40°C. Если не поставить скользящую опору, короб может вырвать крепежи.

7. Противопожарные клапаны и нормы разрыва

   За подвесным потолком воздуховоды часто пересекают противопожарные зоны. По Федеральному закону № 123-ФЗ, в местах прохода через стены или перегородки с классом пожарной опасности К0 устанавливают огнезадерживающие клапаны.

   Клапан монтируют в разрыв воздуховода. Расстояние от корпуса клапана до горючей отделки потолка — не менее 200 мм. Короб на этом отрезке изолируют негорючей базальтовой плитой толщиной 30 мм (плотность не менее 100 кг/м³).

   Если воздуховод проходит через несколько зон, на каждой границе ставят свой клапан. Только оцинковка без изоляции не выдерживает 30 минут огневого воздействия — металл теряет несущую способность при 500°C.

Чек-лист приемки работ

После монтажа заказчику или прорабу стоит проверить:

• Зазоры между воздуховодом и элементами потолка (не менее 50 мм).
• Целостность алюминиевого скотча на фальцах — ни одной вздувшейся полосы.
• Уклон в сторону дренажа — проверить уровнем на каждом стыке.
• Люк ревизии открывается свободно, короб под ним не залит краской.
• Сертификат на огнезащиту для зон с клапанами.
