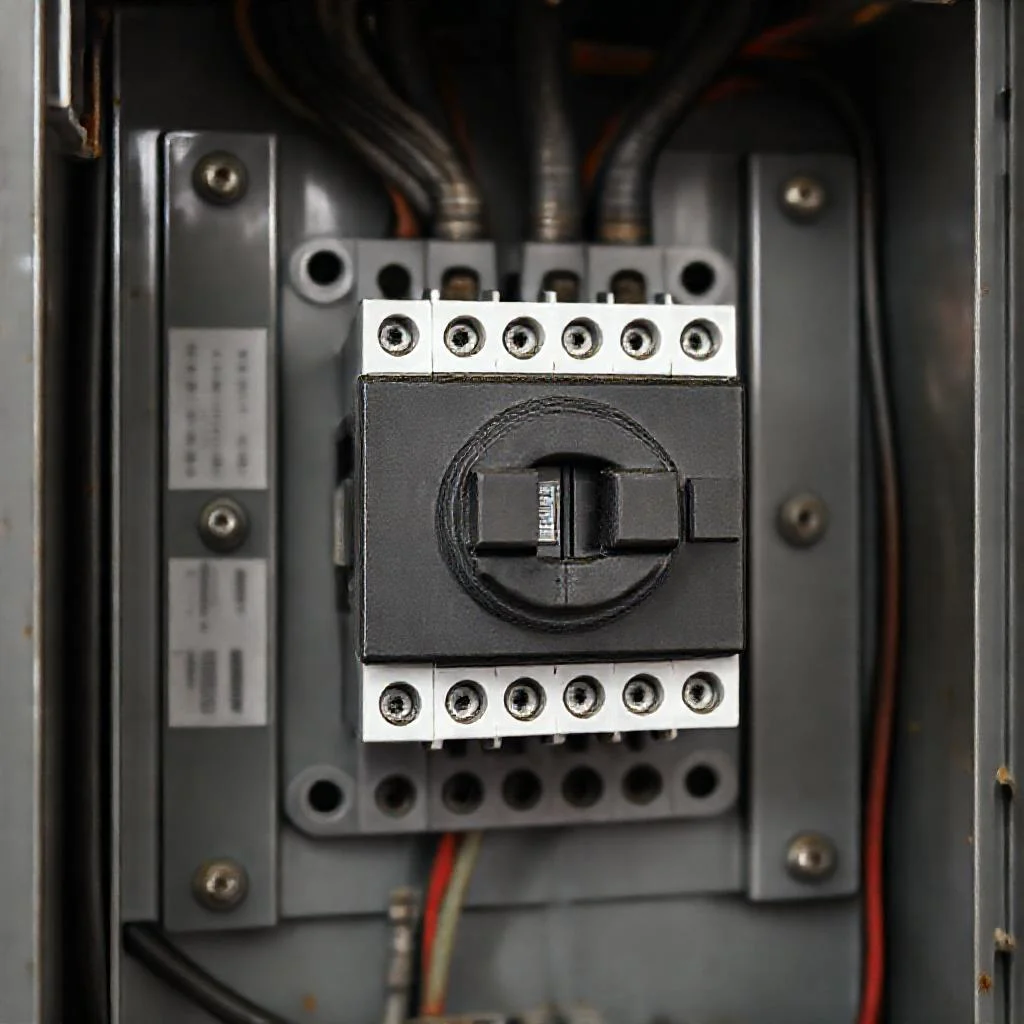

Гул модульного контактора в квартирном щитке: разбор дефектов и скрытых причин
Гул в электрическом щитке — это не просто раздражающий звук. Это прямой сигнал о том, что внутри устройства происходит нештатная работа. Чаще всего источником шума становится модульный контактор — силовое реле, которое управляет включением и отключением нагрузки, например, освещения или системы «теплый пол». Гул может быть тихим, едва заметным, или громким, с вибрацией, которая передается на корпус щита. В любом случае, разбираться нужно срочно.
Причина гула почти всегда кроется в магнитной системе контактора. Когда на катушку подается напряжение, она создает электромагнитное поле. Это поле притягивает подвижную часть (якорь) к неподвижному сердечнику (магнитопроводу). Если между этими деталями есть зазор, возникает переменный магнитный поток. Он заставляет якорь вибрировать с частотой сети (50 Гц). Человеческое ухо слышит это как гул или жужжание.
Но почему появляется этот зазор? Причин несколько, и все они делятся на заводской брак, ошибки монтажа и естественный износ. Разберем каждую группу по полочкам.
Отслоения и трещины в магнитопроводе: физика процесса
Сердечник модульного контактора набран из отдельных пластин электротехнической стали. Между пластинами есть лаковое покрытие для изоляции. Это сделано для того, чтобы уменьшить вихревые токи и нагрев. Так вот, если завод нарушил технологию сборки пакета пластин, или если в процессе эксплуатации контактор перегревался, лак может треснуть. Пластины начинают вибрировать друг относительно друга.
Это называется «дребезг шихтовки». Даже микроскопическое смещение пластин (0,1-0,3 мм) создает разницу в магнитном сопротивлении. Магнитный поток перестает быть равномерным, возникает ударное замыкание магнитной системы. Контактор гудит. Если вовремя не заметить трещину, вибрация разрушает лаковый слой дальше, в щель забивается пыль и грязь. Интересно, что даже обычная строительная пыль, попавшая на магнитный магнитопровод, может стать причиной гула. Пылевые частицы нарушают плотность прилегания якоря к сердечнику, образуя микроскопический воздушный зазор. В результате контактор начинает гудеть, как трансформатор.
Часто проблема усугубляется окислением контактов. Если контактор работал с током, близким к номинальному, и при этом остывал, на контактных площадках появляется оксидная пленка. Она увеличивает переходное сопротивление. Катушка получает пониженное напряжение, часть энергии тратится на нагрев в контактной группе, а магнитная система недополучает силы для уверенного удержания якоря.
Методы решения здесь только радикальные: разборка контактора, очистка магнитопровода от окислов и пыли. Если трещина в пластине — замена устройства. В полевых условиях иногда помогает подтяжка винтов крепления, но это временная мера.
Нарушение технологии монтажа: что делают не так
Самая частая причина гула нового контактора — неправильный монтаж. Начинающие электрики или, как их называют, «шабашники», часто пренебрегают простыми правилами. Вот типичные ошибки.
- Слабая затяжка винтов. Клеммы контактора должны быть затянуты с определенным усилием. Если винт недотянут, вибрация от магнитной системы раскачивает соединение. Появляется искрение, нагрев, и гул усиливается. Но и перетяжка вредна — можно сорвать резьбу или деформировать пластиковый корпус.
- Монтаж на DIN-рейку без фиксации. Контактор должен встать на рейку плотно, без люфта. Если защелка не до конца защелкнулась, устройство болтается. Вибрируя, оно издает дребезжащий звук, который сложно спутать с гулом катушки. Решение — снять контактор, отрегулировать пластиковую защелку (часто ее можно поджать плоскогубцами) и установить заново.
- Перегрузка контактора. Если к контактору подключена нагрузка, превышающая номинальный ток, контакты начинают греться. Тепло передается на корпус, а от него — на катушку. Катушка перегревается, ее сопротивление растет, ток удержания падает. Магнитное поле слабеет, якорь отходит от сердечника — начинается гул. Замер токов опытным путем покажет превышение.
- Неподходящее управляющее напряжение. Контакторы рассчитаны на строго определенное напряжение катушки (например, 220В или 24В). Если подать напряжение ниже номинала (например, 190В вместо 220В), магнитный поток будет недостаточным. Якорь не притянется до конца, и гул обеспечен. Если напряжение выше — катушка перегорит, но перед этим некоторое время будет гудеть из-за насыщения магнитопровода.
Ошибки «шабашников»: как халтура превращает контактор в «гудок»
Отдельная история — это работа некомпетентных мастеров. Они часто игнорируют базовые правила электромонтажа. Результат — контактор гудит, работает с перебоями, а иногда и с дымом.
Первая ошибка: использование контактора как выключателя с ручным включением. Многие «шабашники» ставят контактор и подают на катушку фазу через обычный выключатель с подсветкой. Светодиодная подсветка в выключателях потребляет микротоки. Этот ток протекает через катушку контактора. Напряжения в несколько вольт может оказаться достаточно, чтобы частично втянуть якорь. Он не притягивается полностью, а только подрагивает. Результат — постоянный гул, даже когда выключатель выключен. Нужно либо ставить выключатель без подсветки, либо устанавливать согласующее реле.
Вторая ошибка: затяжка проводов в клеммы с нарушением сечения. Если в клемму контактора запихнуть жилу большего сечения, чем рассчитано, она будет сминаться, контакт станет неполным. Гул — еще полбеды. Гораздо хуже, когда из-за плохого контакта начинается дуга, которая оплавляет корпус контактора.
Третья ошибка: установка контактора вплотную к нагревательным приборам или к радиаторам отопления. Контакторы рассчитаны на работу при температуре до +40°C. В закрытом щитке летом температура может подниматься до +60°C. Катушка перегревается, нарушаются свойства изоляции проводов, пластик корпуса становится хрупким. Магнитная система теряет свои свойства. Контактор начинает гудеть, а потом и клинить.
Еще одна распространенная халтура — отсутствие грязевой защиты при монтаже щита во время ремонта. Строительная пыль, попавшая на магнитный магнитопровод, со временем смешивается с конденсатом и превращается в абразивную пасту. Она разрушает лаковую изоляцию пластин сердечника. После такой «приправки» контактор работает в режиме постоянной микроударной нагрузки. Очистить его от затвердевшей пыли уже невозможно — только замена. Методы профилактики просты: перед началом пыльных работ накрывать щиток полиэтиленовой пленкой, а после завершения чистки — продувать все модули сжатым воздухом.
Частые ошибки при монтаже и отделке
Чтобы не повторять чужие ляпы, стоит запомнить этот чек-лист. Он составлен на основе реальных выездов электриков.
- Экономия на модели. Дешевые контакторы (производство Китай, Турция) часто имеют некачественную штамповку магнитопровода. Стыковочные поверхности якоря и сердечника непараллельны. Зазор неизбежен, гул обеспечен. Нормальные бренды (ABB, Legrand, Schneider Electric) проходят контроль, но и они не застрахованы от брака. Если гудит новый контактор — его нужно менять по гарантии.
- Неправильный выбор типа нагрузки. Контакторы бывают для активной (ТЭНы, лампы накаливания) и индуктивной (двигатели, трансформаторы) нагрузки. Если на контактор для активной нагрузки повесить мощный двигатель, при пуске возникнет бросок тока, который вызовет вибрацию контактов и гул.
- Монтаж в щите без демпфирования. Если контактор вибрирует сам по себе, он передает вибрацию на DIN-рейку. Рейка резонирует, и весь щит начинает «петь». Решение — установка виброгасящих прокладок между контактором и рейкой. Это может быть лист резины толщиной 2-3 мм.
- Игнорирование момента затяжки. В инструкциях к качественным контакторам указывается момент затяжки клемм (обычно 0,8-1,2 Нм). У «шабашников» качественного инструмента часто нет, они затягивают «на глаз». Это либо слабо (гул от вибрации), либо чересчур сильно (срыв пластика).
- Отсутствие маркировки фаз. Когда в щите монтируется несколько контакторов, их фазные жилы часто путают. Это приводит к перекосам фаз, появлению токов нулевой последовательности, которые вызывают дополнительный нагрев и гул. Причем гудеть могут контакторы, находящиеся даже в соседних щитках.
Как диагностировать причину гула
Прежде чем лезть в щиток с отверткой, нужно провести простую диагностику. Отключите нагрузку, которую коммутирует контактор (например, выключите автомат «Теплый пол»). Если гул исчез — проблема в контактах или в нагрузке. Если гул остался — проблема в магнитной системе самого контактора.
Далее следует проверить напряжение на катушке. Тестером замерьте напряжение между клеммами катушки (обычно это A1 и A2). Отклонение от номинала более чем на 10% — уже повод искать источник питания. Если напряжение в норме, а гул есть — скорее всего, проблема в зазоре. Попробуйте слегка прижать верхнюю крышку контактора пальцем. Если гул уменьшился — дело в неплотном прилегании якоря. Прижатие пальцем — это метод одноразовой диагностики, не стоит делать его постоянно, можно повредить механизм.
Визуальный осмотр корпуса обязателен. Если видны трещины, сколы пластика, следы копоти или оплавлений — контактор подлежит замене. Ремонт разборных контакторов (а большинство модульных — неразборные) неэффективен и опасен.
Очистка от пыли — важный этап. Выключите вводной автомат в квартире, чтобы обесточить щит. Снимите крышку щитка. Возьмите кисточку с жесткой щетиной или баллончик со сжатым воздухом. Аккуратно удалите пыль с верхней части контактора, где находятся вентиляционные отверстия (если они есть). Но помните: пыль со строительной смеси, попавшая внутрь магнитопровода, — это приговор. Если контактор гудит и давно стоит в помещении с ремонтом, проще заменить его новым, чем тратить время на очистку.
Вывод: почему нельзя терпеть гул
Гудящий контактор — это не просто шум. Это признак того, что изделие работает на грани своих возможностей. Увеличенный зазор ведет к повышенному потреблению тока катушкой. Катушка греется, изоляция стареет. Вибрация разрушает контакты, они подгорают. В итоге контактор выходит из строя в самый неподходящий момент — например, зимой, когда «теплый пол» останется без питания.
Не стоит слушать советы «бывалых» о том, что можно просверлить отверстие в корпусе для вентиляции или залить катушку лаком. Это нарушает класс защиты устройства, ведет к короткому замыканию и пожару. Единственный правильный метод при устойчивом гуле — замена контактора на новый, качественный, с соблюдением всех правил монтажа. Здоровье и безопасность дороже экономии на модульном устройстве.
Таблица: Диагностика причин гула модульного контактора и методы устранения
В таблице ниже приведены причины, вызывающие гул модульного контактора, их подробное описание, а также строго релевантные цифровые и технические данные, указанные в тексте статьи (допуски зазоров, температурные режимы, моменты затяжки, напряжения). Данные позволяют провести первичную диагностику неисправности.
| Причина гула | Описание дефекта / механизм | Ключевые параметры и цифры из статьи | Метод решения / Примечание |
|---|---|---|---|
| Отслоение и трещины в магнитопроводе (дребезг шихтовки) | Нарушение лакового покрытия между пластинами электротехнической стали. Микроскопическое смещение пластин создает разницу в магнитном сопротивлении. | Допуск смещения пластин: 0,1–0,3 мм. Причина: заводской брак или перегрев. | Замена устройства. Очистка от окислов и пыли (временная мера). |
| Попадание пыли и грязи на магнитопровод | Строительная пыль или грязь нарушают плотность прилегания якоря к сердечнику, образуя микроскопический воздушный зазор. | Пыль со строительной смеси, смешанная с конденсатом, образует абразивную пасту. | Профилактика: накрывать щиток пленкой при ремонте. При затвердевшей пыли — только замена контактора. |
| Окисление контактов | Оксидная пленка на контактных площадках увеличивает переходное сопротивление. Катушка получает пониженное напряжение. | Возникает при работе с током, близким к номинальному, и последующем остывании. | Замена устройства. Разборка и очистка (неэффективно для неразборных моделей). |
| Слабая или чрезмерная затяжка винтов клемм | Вибрация от магнитной системы раскачивает соединение при слабой затяжке. Перетяжка деформирует пластик. | Момент затяжки клемм: 0,8–1,2 Нм (согласно инструкции). | Использовать динамометрический инструмент. Затяжка «на глаз» исключена. |
| Неплотная фиксация на DIN-рейке | Защелка контактора не до конца зафиксирована. Устройство болтается и вибрирует. | Люфт относительно DIN-рейки. | Снять контактор, отрегулировать пластиковую защелку (поджать плоскогубцами), установить заново. |
| Перегрузка контактора по току | Тепло от перегретых контактов передается на катушку. Сопротивление катушки растет, ток удержания падает. | Превышение номинального тока нагрузки. | Замер токов, замена контактора на более мощный или снижение нагрузки. |
| Неподходящее управляющее напряжение | Напряжение катушки ниже номинала (напр. 190В вместо 220В) → слабый магнитный поток. Выше номинала → насыщение магнитопровода. | Номиналы катушки: 220В или 24В. Отклонение более 10% от номинала критично. | Проверить напряжение тестером на клеммах A1-A2. Обеспечить стабильное питание. |
| Использование выключателя с подсветкой (неправильная схема) | Светодиодная подсветка выключателя потребляет микротоки. Часть напряжения (несколько вольт) подается на катушку, якорь частично втягивается и вибрирует. | Напряжения в несколько вольт достаточно для частичного втягивания. | Установить выключатель без подсветки или применить согласующее реле. |
| Высокая температура окружающей среды в щитке | Перегрев катушки из-за превышения рабочей температуры. Свойства изоляции и магнитной системы ухудшаются. | Максимальная рабочая температура: до +40°C. В закрытом щитке летом: до +60°C. | Обеспечить вентиляцию щитка. Установить контактор вдали от нагревательных приборов. |
| Установка контактора на нагрузку с индуктивным характером | Бросок пускового тока двигателя или трансформатора вызывает вибрацию контактов и гул. | Типы нагрузки: активная (ТЭНы) и индуктивная (двигатели). | Выбирать контактор в соответствии с типом нагрузки. |
| Отсутствие виброгасящих прокладок | Вибрация контактора передается на DIN-рейку, вызывая резонанс всего щита. | Рекомендуемая толщина прокладки: 2–3 мм (лист резины). | Установить демпфирующие прокладки между контактором и рейкой. |
Частые вопросы по теме (FAQ)
Почему гудит новый контактор, установленный в квартирном щитке?
Наиболее частые причины гула нового контактора — нарушение технологии монтажа или заводской брак. К монтажным ошибкам относятся: слабая затяжка винтов клемм, неплотная фиксация на DIN-рейке (люфт), подача управляющего напряжения ниже номинала (например, 190В вместо 220В). Заводской брак обычно связан с некачественной штамповкой магнитопровода, из-за чего стыковочные поверхности якоря и сердечника непараллельны, что создает микроскопический воздушный зазор. Если новый контактор гудит — его нужно менять по гарантии.
Как строительная пыль вызывает гул контактора и как это предотвратить?
Строительная пыль, попадая на магнитный магнитопровод, нарушает плотность прилегания якоря к сердечнику, создавая микроскопический воздушный зазор. При длительном воздействии пыль смешивается с конденсатом, превращаясь в абразивную пасту, которая разрушает лаковую изоляцию пластин сердечника. Очистить контактор от затвердевшей пыли уже невозможно — требуется замена. Профилактика: перед началом пыльных работ накрывать щиток полиэтиленовой пленкой, а после завершения чистки продувать модули сжатым воздухом.
Влияют ли выключатели с подсветкой на работу контактора?
Да, это распространенная ошибка монтажа. Светодиодная подсветка в выключателях потребляет микротоки. Если подать на катушку контактора фазу через такой выключатель, микротоки будут протекать через катушку. Возникающего напряжения в несколько вольт может хватить для частичного втягивания якоря, который не притягивается полностью, а только вибрирует. Результат — постоянный гул даже при выключенном выключателе. Решение — использовать выключатель без подсветки или установить согласующее реле.
Какие цифры и ГОСТы важны при диагностике гула контактора?
Критически важны следующие параметры: Напряжение катушки — отклонение от номинала (например, 220В) более чем на 10% (то есть меньше 198В или больше 242В) является причиной гула. Момент затяжки клемм — для качественных устройств он составляет 0,8-1,2 Нм. Температура эксплуатации — контакторы рассчитаны на работу до +40°C; в закрытом щитке летом температура может подниматься до +60°C, что ведет к перегреву и гулу. Зазор в магнитопроводе — даже микроскопическое смещение пластин на 0,1-0,3 мм создает гул.
Как диагностировать причину гула: проблема в контакторе или в нагрузке?
Проведите простой тест: отключите нагрузку, которую коммутирует контактор (например, выключите автомат «Теплый пол»). Если гул исчез — проблема в контактах или нагрузке. Если гул остался — проблема в магнитной системе самого контактора. Далее тестером замерьте напряжение на катушке (клеммы A1 и A2). Если напряжение в норме, попробуйте слегка прижать верхнюю крышку контактора пальцем. Если гул уменьшился — дело в неплотном прилегании якоря. При видимых трещинах, сколах пластика или следах копоти контактор подлежит замене.
