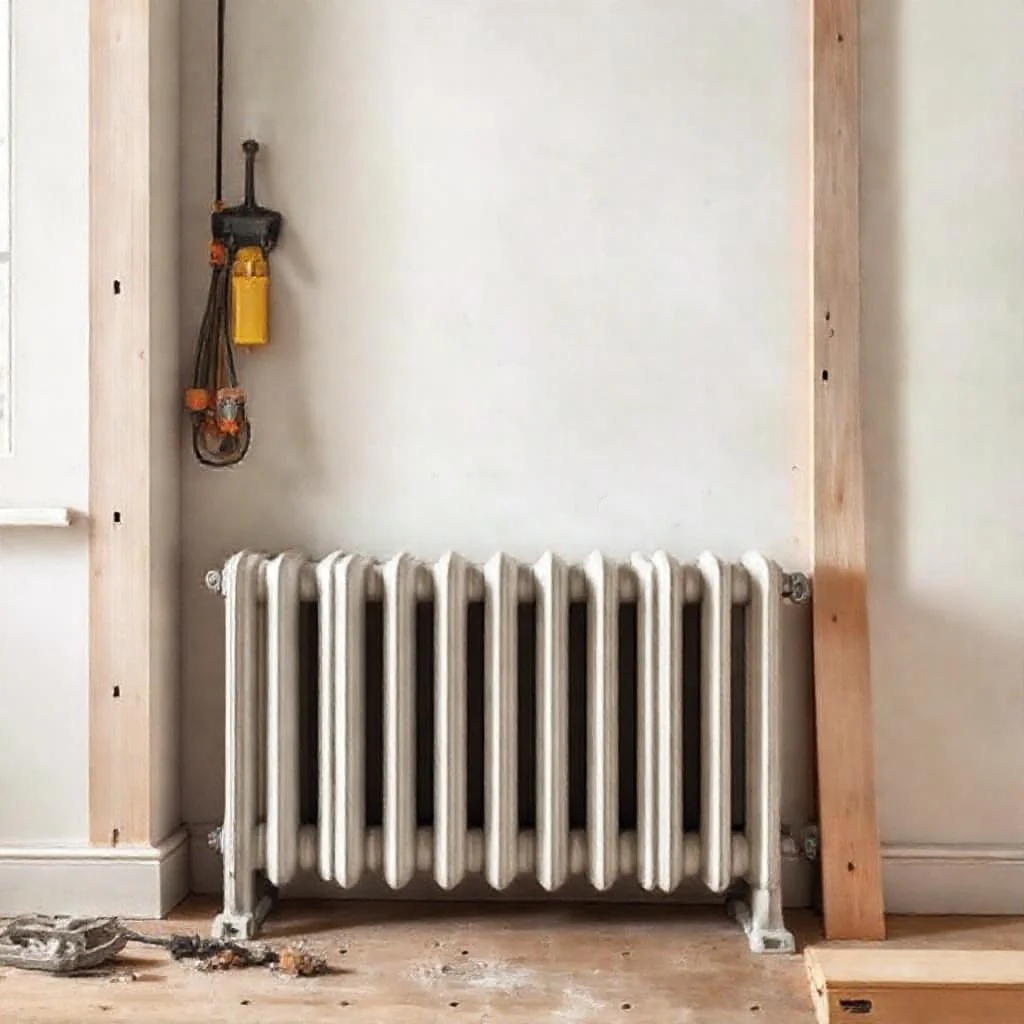

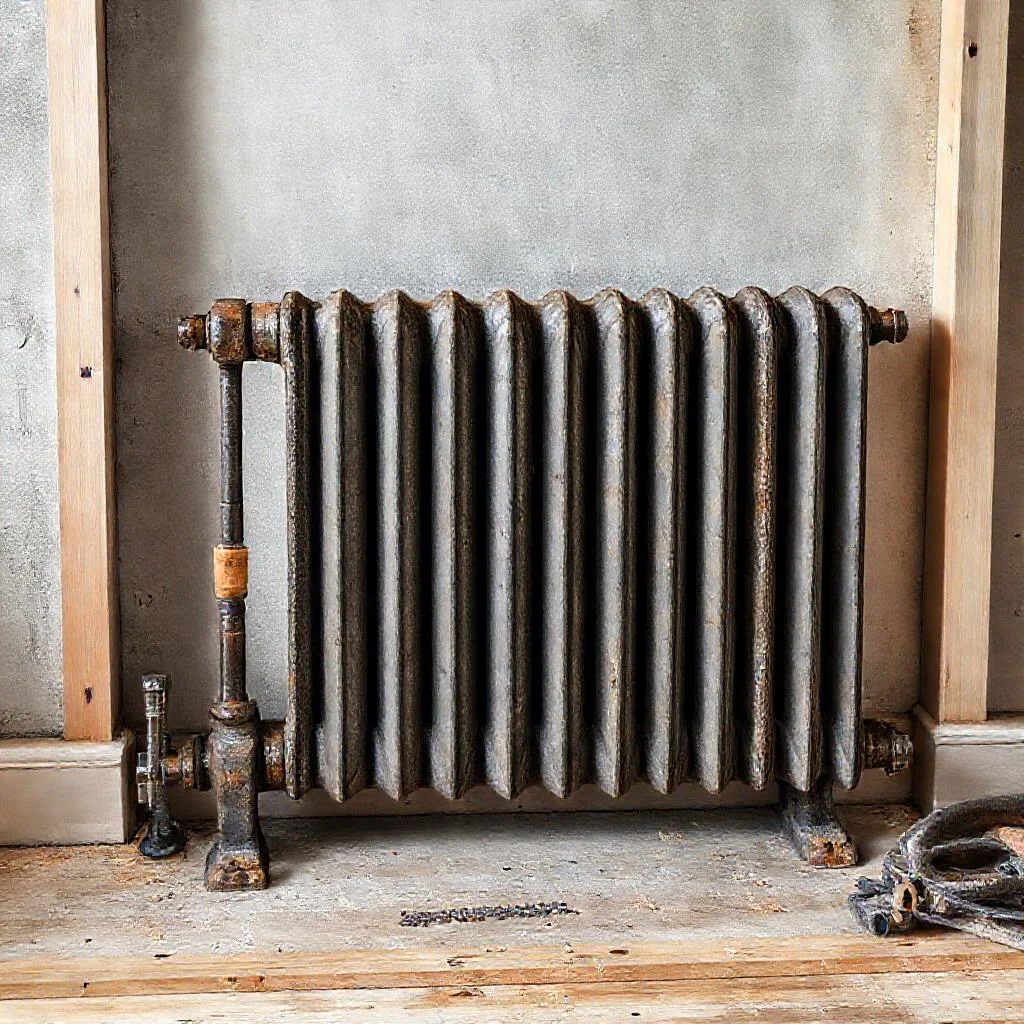

Как нарастить секции чугунной батареи МС-140 своими руками

Чугунные радиаторы МС-140 — это классика отечественного отопления. Они долговечны, хорошо держат тепло и устойчивы к коррозии. Однако со временем мощности старой батареи может не хватать, особенно после установки стеклопакетов или утепления фасада. Вместо замены всего радиатора, есть смысл нарастить к нему несколько секций. Это экономит бюджет и сохраняет проверенный десятилетиями чугун.

Процесс наращивания требует аккуратности и понимания конструкции. Чугунные батареи собираются на резьбовых ниппелях через паронитовые прокладки. Главное правило — не перепутать направление резьбы и не сорвать ниппель при затяжке. В этой инструкции разобран каждый шаг, от демонтажа до опрессовки. Все действия выполняются согласно СП 73.13330.2016 (внутренние санитарно-технические системы).

Подготовка и безопасность

Перед началом работ нужно полностью перекрыть стояк отопления и слить воду из системы. Если в доме центральное отопление, на летний период запорную арматуру перекрывают, а зимой — вызывают слесаря из ЖЭКа. Самостоятельное вскрытие системы в отопительный сезон чревато ожогами и заливом соседей. После слива воды, радиатор отсоединяют от труб с помощью ключей и выносят на ровную поверхность — на пол или на верстак.

Чугун хрупкий, поэтому перенос батареи требует двух человек. Нельзя ронять секции на угол — может образоваться трещина, незаметная снаружи. Работы проводят в хорошо проветриваемом помещении. Для ключей понадобится рычаг — труба-удлинитель, так как усилие затяжки ниппелей велико.

Материалы и инструменты

Для наращивания секций понадобится стандартный набор сантехника. Все детали должны соответствовать ГОСТ 8690-94 (радиаторы отопительные чугунные). Ниппели и футорки должны быть из чугуна, а не из стали — сталь в паре с чугуном даёт электрохимическую коррозию.

• Новые секции — те же МС-140, количество определяется по теплотехническому расчёту (например, 7 секций на комнату 18 м²).
• Ниппели чугунные (по два на каждый стык), с резьбой 1 ¼ дюйма, правая и левая резьба на одной детали.
• Прокладки — термостойкие силиконовые или паронитовые (ПМБ-1). Запрещено использовать лён, паклю или ФУМ-ленту. Лён даёт усадку и теряет герметичность при перепадах температур.
• Футорки (переходники) для подключения к трубам — левая и правая, под 1 ½ дюйма. Идут в комплекте с пробкой и заглушкой.
• Ключ ниппельный — длиной не менее 40 см, с лопаткой под квадрат внутри ниппеля. Вместо заводского можно использовать заточенный прут.
• Ключи радиаторные (рожковые, №4 или №5) для закручивания футорок.
• Шлифовальная бумага (наждак, крупное зерно) и проволочная щётка для очистки торцов.
• Ветошь и растворитель (Уайт-спирит) для обезжиривания.
• Рычаг-удлинитель из трубы — для увеличения плеча ключа.
• Молоток и зубило (редко, если сорвана резьба).
• Кран Маевского (воздухоотводчик) и краны шаровые на подводках.

Пошаговая инструкция наращивания секций

Вся последовательность требует точности. Ошибка на первом шаге ведёт к переделыванию всей сборки. Ниже — жёсткий алгоритм.

1. Очистка торцов секций. У всех секций, как старых, так и новых, торцы зачищают до блеска. Удаляют старую краску, ржавчину и следы прокладок. Для этого используют наждак или болгарку с лепестковым кругом. Пыль смывают, а поверхность обезжиривают растворителем.
2. Проверка резьбы ниппелей. Ниппель имеет два вида резьбы: с одной стороны правая, с другой — левая. Кладут ниппель на стол и определяют, какая сторона куда вкручивается. Если перепутать, секции будут сходиться в обратную сторону (одна будет откручиваться).
3. Установка прокладок. На каждый ниппель надевают две прокладки (термостойкий силикон). Паронитовые прокладки перед установкой вымачивают в горячей воде 2-3 минуты для эластичности. Прокладки строго под размер: они должны плотно входить в кольцевую проточку на торце без перекоса.
4. Наживление ниппелей. Вкручивают ниппели обеими концами в отверстия крайней старой секции. Важно: закручивать нужно одновременно с двух сторон. Для этого используют ниппельный ключ, который вставляют внутрь радиатора. Глубина вкручивания — не более 2-3 оборотов, чтобы секции не разошлись.
5. Стыковка секций. Надевают новую секцию на два ниппеля строго по одной линии. Секцию ставят на ровный пол. Руками нажимают на торец, чтобы секция «села» на резьбу. Если сопротивление большое — ниппель перекошен.
6. Затяжка радиаторным ключом. Вставляют радиаторный ключ в квадратное отверстие верхнего ниппеля. Важно: для каждой пары секций затягивают ниппели сверху и снизу одновременно. Сначала делают 1-2 оборота верхнего, затем 1-2 оборота нижнего. Повторяют до тех пор, пока зазор между секциями не исчезнет (прокладка сожмётся). Усилие — до плотного упора, но без фанатизма, чтобы не лопнул чугун.
7. Монтаж футорок и заглушек. В крайние свободные отверстия устанавливают футорки (правую и левую) и глухую пробку. Помечают цветным маркером, где какой шаг. На футорки тоже ставят силиконовые прокладки. Затягивают их тем же рычажным ключом, но с меньшим усилием, чем ниппели.
8. Установка крана Маевского. В верхнюю боковую футорку со стороны пробки вкручивают кран Маевского. Он выпускает воздух при запуске.
9. Опрессовка. До установки на систему батарею опрессовывают: подключают ручной опрессовщик (например, от Bosch) или просто заполняют водой под давлением 1.5 атмосферы. Не должно быть потёков. Если через час следов влаги нет — сборка герметична.

Особенности соединения старых и новых секций

Самое сложное — совместить старый чугун с новым. На старых радиаторах резьба часто изношена от многократных разборок. Перед сборкой нужно проверить, входит ли ниппель в отверстие с зазором не более 0.3 мм. Если люфт больше — ниппель меняют на новый.

Прокладки между старыми и новыми секциями обязательно используют термостойкие силиконовые, а не паронитовые. Паронит со временем даёт усадку, и старый чугун с неровным торцом не даёт гарантии плотного прилегания. Силикон эластичнее и адаптируется к микронеровностям.

После сборки вся конструкция должна стоять на полу строго параллельно. Перекосы компенсируют подкладками под ножки. Если секции смотровой стороной не подходят к стене — используют кронштейны с регулировкой.

Установка на место и подключение

Собранную батарею поднимают вдвоем и вешают на кронштейны. Кронштейны крепят к стене с отступом от пола 10-15 см, от подоконника 5-10 см (СНиП 41-01-2003). Батарея должна стоять строго по уровню — даже уклон в 1 мм в сторону стояка создаёт завоздушивание.

Подключают батарею к трубам шаровыми кранами (с американкой) для возможности снятия. На подводке с обеих сторон ставят запорную арматуру. Затем открывают кран на стояке, медленно заполняют систему, стравливая воздух краном Маевского. Если появляются свищи — подтягивают разводным ключом (не газовым!) соответствующую футорку или ниппель, перекрыв воду.

Типичные ошибки и их устранение

Самая частая проблема — течь между секциями. Она возникает, если ниппели докучивались неравномерно. В этом случае ослабляют оба ниппеля и пересобирают стык заново, меняя прокладку.

Вторая по частоте — несовпадение осей отверстий. Новая секция может не войти на ниппель до конца. Так бывает, если резьба одного из ниппелей «зажевана». Помогает прочистка резьбы метчиком 1 ¼ дюйма.

Третья ошибка — использование автомобильного герметика вместо прокладок. Герметик не выдерживает циклического нагрева выше 90°С в чугунной секции и через год выдавливается. Нарушается герметичность, и стык начинает капать. Единственный правильный вариант — прокладки термостойкие силиконовые.

Иногда при затяжке выламывается ухо радиаторного ключа. Это значит, ключ был неподходящего сечения. Использовать инструмент только из закалённой стали с чётким профилем.

Проверка системы и запуск

После полной сборки и установки систему заполняют теплоносителем (водой или антифризом) до давления 1.3-1.5 атм. Держат под давлением 2 часа. Первые полчаса контролируют каждый стык бумажной салфеткой — если салфетка мокрая, стык подтягивают. Повторяют процедуру 2-3 раза. Если течь не прекращается — разбирают, меняют прокладку.

При первом запуске отопления радиатор прогревается за 15-20 минут. Определяют «холодные» места касанием руки. Если верх парячий, а низ ледяной — завоздушена секция. Спускают воздух краном Маевского до появления воды.

Только после успешной опрессовки и сброса воздуха можно считать работу завершённой. Наслаждаться теплом после такого ремонта — дело техники.

Таблица: Расход материалов для наращивания чугунной батареи МС-140

В таблице ниже приведен расчет материалов на основе данных из статьи для наращивания существующей батареи на 2 дополнительные секции (2 стыка). Количество ниппелей и прокладок указано строго по два на каждый новый стык. Типы прокладок и материалов соответствуют рекомендациям по ГОСТ 8690-94 и требованиям к термостойкости.

Наименование материала	Единица измерения	Количество на 2 стыка (4 ниппеля)	Примечание (из статьи)
Секция чугунная МС-140 (новая)	шт.	2	Количество определяется по теплотехническому расчёту (например, 7 секций на комнату 18 м²).
Ниппель чугунный (резьба 1 ¼ дюйма)	шт.	4	По два на каждый стык. С правой и левой резьбой на одной детали.
Прокладка термостойкая силиконовая	шт.	8	На каждый ниппель надевают две прокладки. Обязательно термостойкие силиконовые для стыков старых и новых секций.
Футорка (переходник) чугунная (1 ½ дюйма)	шт.	2	Правая и левая, для подключения к трубам. В комплекте с пробкой и заглушкой.
Прокладка силиконовая под футорку	шт.	2	Устанавливаются на футорки при монтаже.
Кран Маевского (воздухоотводчик)	шт.	1	Вкручивается в верхнюю боковую футорку со стороны пробки.
Ключ ниппельный (длина не менее 40 см)	шт.	1	С лопаткой под квадрат внутри ниппеля. Вместо заводского можно использовать заточенный прут.
Ключи радиаторные (рожковые, №4 или №5)	шт.	2	Для закручивания футорок.
Рычаг-удлинитель (труба)	шт.	1	Для увеличения плеча ключа, так как усилие затяжки ниппелей велико.
Шлифовальная бумага (наждак, крупное зерно)	лист	2	Для очистки торцов секций до блеска, удаления старой краски и ржавчины.
Проволочная щётка	шт.	1	Для очистки торцов секций.
Ветошь и растворитель (Уайт-спирит)	комплект	1	Для обезжиривания поверхности после очистки.
Кран шаровой на подводках (с американкой)	шт.	2	На подводку с обеих сторон для возможности снятия батареи.

Частые вопросы по теме (FAQ)

Какие прокладки можно использовать между секциями, а какие строго запрещены?

Между секциями необходимо использовать только термостойкие силиконовые или паронитовые прокладки (ПМБ-1). Категорически запрещено применять лён, паклю и ФУМ-ленту. Лён со временем дает усадку и теряет герметичность при перепадах температур. При стыковке старых и новых секций обязательно применяйте только силиконовые прокладки — паронит может не обеспечить плотного прилегания из-за неровностей старого чугуна. Также запрещено использовать автомобильный герметик: он разрушается при циклическом нагреве выше 90°С и через год выдавливается.

Что делать, если после сборки между секциями появилась течь?

Течь между секциями возникает, если ниппели докручивались неравномерно. В этом случае необходимо ослабить оба ниппеля (верхний и нижний) и пересобрать стык заново, обязательно заменив прокладку. Перед повторной сборкой проверьте чистоту торцов и убедитесь, что прокладка вошла в кольцевую проточку без перекоса.

Почему при затяжке ниппеля сломался ключ и чем это грозит?

Поломка уха радиаторного ключа означает, что инструмент был неподходящего сечения или сделан из некачественной стали. Используйте только ключи из закалённой стали с чётким профилем. При затяжке применяйте рычаг-удлинитель из трубы для увеличения плеча, но усилие должно быть до плотного упора, без фанатизма, чтобы не лопнул чугун.

Каким должно быть давление при опрессовке собранного радиатора?

После полной сборки радиатор опрессовывают давлением 1.5 атмосферы (1.3-1.5 атм). Систему заполняют теплоносителем и держат под давлением 2 часа. Первые полчаса проверяют каждый стык бумажной салфеткой — если она мокрая, стык подтягивают. Процедуру повторяют 2-3 раза. Если течь не прекращается, стык разбирают и меняют прокладку.

Какая резьба на ниппелях и чем грозит её перепутывание?

Ниппель имеет две резьбы 1 ¼ дюйма: с одной стороны правая, с другой — левая. Если перепутать стороны, секции будут сходиться в обратную сторону (одна секция будет выкручиваться, а не стягиваться). Перед наживлением обязательно определите, какая сторона куда вкручивается. Закручивать ниппели нужно одновременно с двух сторон на глубину не более 2-3 оборотов, чтобы секции не разошлись по разным сторонам.
