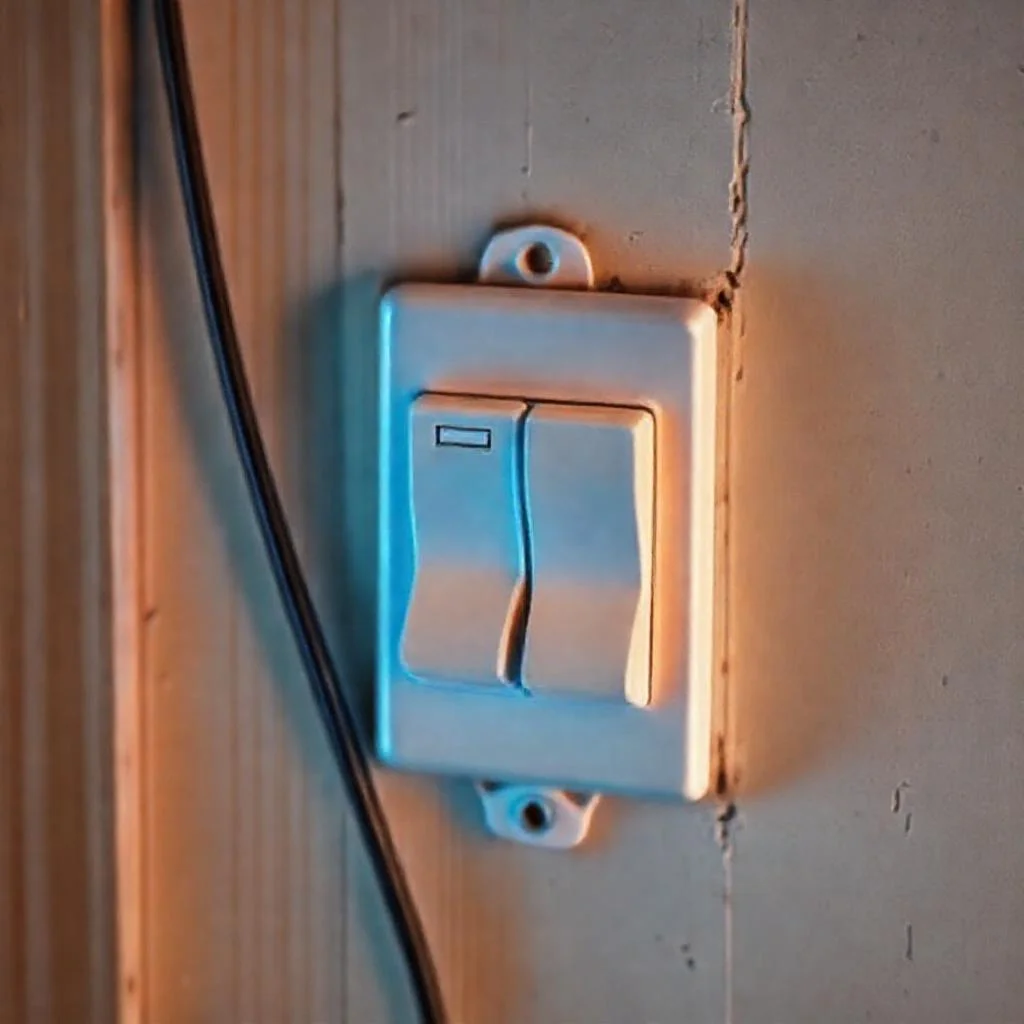

Как подключить двухклавишный выключатель с подсветкой без мерцания ламп: пошаговая инструкция

Мерцание светодиодных ламп при выключенном свете — одна из самых частых проблем, с которой сталкиваются после установки модных выключателей с подсветкой. Внутренняя схема такого выключателя содержит неонку или светодиод и токоограничивающий резистор. Когда выключатель разомкнут, ток всё равно протекает через эту цепочку подсветки, заряжая конденсаторы драйвера LED-лампы. Когда накопленного заряда становится достаточно, лампа кратковременно вспыхивает — так возникает мерцание. Это не дефект лампы, а физика работы схемы. Решение есть, и оно простое.

Ниже приведена полная пошаговая инструкция, которая позволит подключить двухклавишный выключатель с подсветкой так, чтобы ни одна светодиодная лампа не мерцала. Инструкция учитывает требования ПУЭ (Правила устройства электроустановок) и реальные нормы безопасности. Все действия рассчитаны на человека, умеющего держать отвертку, но не обязательно профессионального электрика.

Шаг 1: Понимание схемы и причин мерцания

Прежде чем браться за инструмент, нужно четко представлять, куда и как течёт ток. В стандартной схеме управления люстрой с двухклавишным выключателем к нему подходит три провода: один приходящий фазный (L) и два отходящих на разные группы ламп (L1 и L2). Нулевой провод (N) и заземление (PE) идут напрямую к светильнику, минуя выключатель.

Подсветка внутри выключателя подключена параллельно его контактам. Когда контакты разомкнуты, подсветка образует замкнутую цепь: фаза приходит на выключатель, проходит через резистор и неонку (светодиод) подсветки, затем уходит на одну из групп ламп (L1 или L2) и через нить накала или драйвер LED-лампы попадает на ноль. Сопротивление подсветки (десятки кОм) значительно больше сопротивления лампы, но его достаточно, чтобы микроток протекал через драйвер светодиодной лампы. Этот микроток заряжает входной конденсатор драйвера, и при достижении порога зажигания лампа даёт короткую вспышку.

Единственный надёжный способ устранить мерцание — шунтировать лампу конденсатором или резистором, который отведёт этот микроток мимо драйвера, не давая конденсатору заряжаться до порога. Правило простое: параллельно каждой светодиодной лампе (или параллельно всей группе ламп в люстре) устанавливается шунтирующий элемент. Оптимальный вариант — шунтирующий конденсатор 0.1 мкФ (100 нФ) с рабочим напряжением не менее 250 В (лучше 400 В). Он гасит микроток подсветки, не влияя на работу лампы в включенном состоянии.

Шаг 2: Необходимые материалы и инструменты

Для выполнения работы потребуется стандартный набор для электромонтажа и несколько специфических деталей. Всё это доступно в любом строительном магазине.

• Материалы:
  • Двухклавишный выключатель с подсветкой (тип механизма — любой: поворотный, клавишный, врезной или накладной). Желательно выбирать модели с разборным корпусом для удобства подключения.
  • Светодиодные лампы (проверить цоколь: E14, E27, GU10 и т.д.) — количество по числу плафонов люстры.
  • Кабель медный трёхжильный сечением 1.5 мм² (тип ВВГ-П 3×1.5 или NYM 3×1.5) — если потребуется перекладывать линию от выключателя до люстры. Обычно достаточно штатной проводки, но запас нужен.
  • Шунтирующие компоненты: конденсатор плёночный 0.1 мкФ (100 нФ) 400 В (тип CBB61 или аналогичный) из расчёта один на каждую группу ламп. Либо резистор 20-50 кОм мощностью 2 Вт (менее эффективно при современных драйверах).
  • Клеммные колодки WAGO (221 или 222) на 2-3 провода (для аккуратных соединений в распредкоробке).
  • Изолента или термоусадочная трубка (любого цвета, кроме жёлто-зелёного — он зарезервирован для заземления).
  • Колпачки СИЗ для скруток — если планируется пайка или скрутка (менее предпочтительно, но допустимо).
• Инструменты:
  • Отвёртка крестовая и плоская (с изолированными ручками). Рекомендуется индикаторная отвёртка-пробник для поиска фазы.
  • Пассатижи (плоскогубцы) с диэлектрическими накладками.
  • Нож электромонтажный или стриппер для снятия изоляции.
  • Мультиметр (тестер) для проверки отсутствия напряжения и прозвонки цепей.
  • Паяльник 40-60 Вт (для фиксации выводов конденсатора к проводам лампы, если нет клемм).
  • Уровень строительный (если выключатель устанавливается на новое место — для ровной посадки).
  • Перфоратор или дрель с коронкой под подрозетник (если требуется монтаж нового подразетника).

Важное замечание: Покупая конденсаторы, обратите внимание на их тип. Электролитические конденсаторы не подходят — они полярные и взрываются при неправильном включении. Только плёночные (полипропиленовые) на 0.1 мкФ 400 В. Номинал 0.1 мкФ проверен на тысячах установок: он гарантированно гасит микроток подсветки, не создавая утечки, ощутимой для УЗО (диффавтомата). Если установить резистор 50 кОм 2 Вт, эффект будет аналогичным, но резистор греется. Конденсатор не греется и не меняет своих свойств десятилетиями.

Шаг 3: Обесточивание и подготовка места

Перед любыми манипуляциями с проводкой необходимо отключить вводной автомат в квартирном щитке. Категорически запрещено работать под напряжением. Даже если кажется, что «фаза отключена», всегда проверяйте индикаторной отвёрткой на всех проводах, которые будете трогать. Не полагайтесь на метки — электрики прошлых лет могли перепутать цвета.

1. Отключите автомат, питающий люстру (группу освещения). Опустите рычажок вниз.
2. Проверьте отсутствие напряжения индикаторной отвёрткой. Коснитесь жалом каждого провода: лампа в отвёртке не должна светиться. Если хотя бы один провод показывает фазу — автомат отключен не на ту группу. Найдите нужный автомат.
3. Демонтируйте старый выключатель, если он есть. Аккуратно подденьте клавиши плоской отвёрткой и снимите их. Открутите винты распорных лапок, извлеките механизм из подрозетника. Открутите винты клемм и освободите провода. Запомните, какой провод откуда выходил (лучше сфотографировать).
4. Подготовьте штробу, если выключатель устанавливается в новом месте. Штроба (канавка в стене) должна быть глубиной не менее 2 см для трёхжильного кабеля. Высота установки выключателя от пола — 90-100 см (стандарт). Если проводка скрытая, используйте гофру для защиты кабеля. Если открытая — кабель-каналы.

Если вы просто меняете выключатель без замены проводки, переходите к следующему шагу. Если ремонт капитальный — обязательно замените старый алюминиевый провод на медный. Алюминий со временем разрушается в местах контакта, что приводит к нагреву и пожару.

Шаг 4: Монтаж двухклавишного выключателя с подсветкой

Когда провода готовы, а место расчищено, приступайте к подключению нового выключателя. У современных моделей с тыльной стороны механизма есть схема подключения. Обычно она нарисована на корпусе или в паспорте. Главное: фазный провод (L) всегда заводится на общую клемму (помечена стрелкой или буквой L). С этой клеммы фаза при замыкании каждой клавиши уходит на соответствующие выходы (L1 и L2).

1. Определите фазный провод в подрозетнике. Включите автомат (на мгновение) и индикаторной отвёрткой проверьте провода. Тот, на котором отвёртка светится — фаза. Отключите автомат снова. Запомните цвет: обычно фаза — белый, коричневый, чёрный или серый согласно ГОСТу. Ноль — голубой, заземление — жёлто-зелёный.
2. Зачистите концы проводов на 8-10 мм (чуть больше длины зажима в клемме). Удобно использовать стриппер — он не режет жилы.
3. Подключите фазу к общей клемме выключателя (L). Вставьте оголённый конец в зажим и надёжно затяните винт. Провод не должен шататься. Если клемма самозажимная (пружинная), просто вставьте до щелчка.
4. Подключите два отходящих провода к клеммам L1 и L2. Обычно L1 — это первая клавиша (левая), L2 — вторая (правая). Но можно и наоборот — это не влияет на работу. Главное — подключить к тем группам ламп, которые планируете включать раздельно.
5. Соберите механизм: закрепите его в подрозетнике распорными лапками (винты по бокам). Подровняйте уровнем, чтобы клавиши стояли ровно. Закрутите винты до упора, но без излишнего усилия — можно лопнуть пластик.
6. Установите рамку и клавиши. Они просто защёлкиваются. Если рамка требует винтов, закрутите их аккуратно.

На этом этапе у вас уже будет рабочий выключатель. Если просто включить автомат и нажать клавиши, лампы должны загораться и гаснуть. Но подсветка на выключателе при выключенных клавишах может вызывать мерцание. Переходим к решению этой проблемы.

Шаг 5: Установка шунтирующего конденсатора (борьба с мерцанием)

Это самый критический шаг. Место установки конденсатора — непосредственно в корпусе светильника (люстры) или в распредкоробке, откуда идёт питание на лампы. Конденсатор подключается параллельно цепи: один его вывод соединяется с фазным проводом, идущим на лампу (после выключателя), второй — с нулевым проводом. Никакой последовательности! Только параллельно.

Если в люстре две группы ламп (каждая клавиша включает свою часть), то необходимо установить два конденсатора: один на каждую группу. Можно использовать один конденсатор на 0.22-0.47 мкФ — он будет шунтировать обе группы сразу, если они объединены в момент подключения. Но для надёжности лучше ставить отдельные конденсаторы на каждую линию.

1. Отключите автомат питания люстры. Убедитесь индикатором, что фаза пропала.
2. Снимите люстру с крюка или планки. Обычно достаточно открутить декоративную гайку и разъединить клеммную колодку.
3. Найдите провода, идущие к каждой группе ламп. В современных люстрах часто используется цветовая маркировка: фаза — чёрный/коричневый, ноль — голубой. Если цвета перепутаны, прозвоните тестером.
4. Подготовьте конденсатор — зачистите его выводы (если они длинные, можно укоротить кусачками, оставив 1-2 см). Лучше всего сразу припаять к ним два маленьких отрезка провода сечением 0.75-1 мм² для удобства подключения.
5. Подключите конденсатор к фазе и нулю первой группы ламп. Например, фаза от выключателя (L1) идёт на патроны ламп — подключайте один вывод конденсатора к этому проводу, второй — к нулевому (N). Используйте клеммник WAGO или скрутку с последующей изоляцией. Если используете скрутку, обязательно пропаяйте её — контакт должен быть надёжным на десятки лет.
6. Повторите операцию для второй группы ламп (L2). Если лампы одной группы находятся в разных плафонах, можно установить конденсатор в любом удобном месте этой группы (внутри корпуса люстры или в ближайшей распредкоробке).
7. Изолируйте открытые части термоусадочной трубкой или изолентой. Конденсатор не должен касаться металлических деталей люстры, чтобы не возникло короткого замыкания. Закрепите его стяжкой или изолентой к проводам, чтобы он не болтался.
8. Повесьте люстру обратно, подключив те же самые провода к клеммной колодке (фаза, ноль, земля). Включите автомат.

После этого проверьте: при выключенных клавишах подсветка выключателя будет гореть, но лампы не должны мерцать. Если мерцание осталось, значит, конденсатор не подключен правильно (сломан контакт) или его номинал мал. Попробуйте поставить конденсатор 0.47 мкФ (470 нФ) — он точно решит проблему. Однако не превышайте 1 мкФ, иначе возможна заметная утечка и нагрев в драйвере лампы, хотя для современных ламп это не критично.

Шаг 6: Проверка и финишная отделка

После подключения конденсаторов и сборки люстры проводится обязательная проверка всех режимов работы. Ни в коем случае не оставляйте включённым автомат, если внутри люстры есть незаизолированные контакты.

1. Включите автомат. Убедитесь, что подсветка на выключателе горит ровным светом, не тускнеет и не моргает. Если горит, но лампы не включаются — проверьте клеммы выключателя (возможно, фаза не доходит до ламп).
2. Нажмите левую клавишу — должна включиться первая группа ламп. Подсветка на выключателе при включённом свете обычно гаснет (так устроено большинство моделей).
3. Нажмите правую клавишу — включается вторая группа. Обе группы работают независимо.
4. Выключите обе клавиши — свет должен полностью погаснуть. Если через 2-3 секунды лампа снова слабо замерцала — это значит, что микроток подсветки всё ещё заряжает конденсатор драйвера. Увеличьте ёмкость шунтирующего конденсатора (поставьте 0.47 мкФ). Если мерцание в виде кратких вспышек раз в 10-15 секунд — возможно, проблема в другой фазе (если люстра подключена не к той группе).
5. Проверьте нагрев конденсатора. Через 10 минут работы включите свет и через час выключите. Потрогайте пальцем корпус конденсатора (если доступ есть). Он должен быть холодным или чуть тёплым (не горячее 40-50°C). Если горячий — замените на конденсатор с большим рабочим напряжением (630 В) или уменьшите ёмкость.
6. Установите декоративные панели на люстру (плафоны, стекло). Если всё работает, зафиксируйте люстру на потолке окончательно.

Часто бывает, что мерцание вызывает не драйвер лампы, а сама проводка: плохо затянутый контакт в распредкоробке или слабая клемма в патроне. Проверьте нагрев проводов в месте подключения люстры — если один провод горячий, а другой холодный, это признак плохого контакта. Он вызовет нагрев и может разрушить изоляцию. Перезатяните все винты в клеммных колодках.

Если после всех манипуляций мерцание исчезло, но появился гул или жужжание при включённом свете — это нормально для некоторых светодиодных ламп с дешёвыми драйверами. Смена ламп на качественные (Philips, Osram, Gauss) полностью решает шум. При этом подсветка выключателя не влияет на шум — она работает только в выключенном состоянии.

Частые ошибки и как их избежать

Даже опытные электрики иногда допускают оплошности при подключении двухклавишных выключателей с подсветкой. Вот список самых распространённых промахов, которые сводят на нет все усилия.

• Ошибка 1: путают фазу и ноль на выключателе. Выключатель должен разрывать только фазу. Если ноль разрывается, свет не будет работать, а подсветка может гореть постоянно. Решение: всегда проверяйте метки проводов и используйте индикаторную отвёртку.
• Ошибка 2: конденсатор подключают последовательно. Это не сработает — последовательное включение конденсатора создаст делитель напряжения, и лампа будет светиться тускло или вообще не загорится. Решение: параллельное включение — это единственно правильный способ.
• Ошибка 3: используют электролитический конденсатор. Электролиты (банки с алюминиевым корпусом) имеют полярность и выходят из строя при включении в сеть переменного тока. Они взрываются или высыхают через пару месяцев. Решение: только плёночные (полипропиленовые) конденсаторы.
• Ошибка 4: недостаточная ёмкость. 0.01 мкФ (10 нФ) слишком мало — не погасит микроток. Решение: от 0.1 мкФ до 1 мкФ — золотой стандарт.
• Ошибка 5: конденсатор устанавливают в подрозетник. Место в подрозетнике часто ограничено, плюс высокая температура от выключателя. Лучше ставить конденсатор именно в люстру или в распредкоробку на потолке.
• Ошибка 6: оставляют неиспользованный провод. Если в трёхжильном кабеле есть третья жила (PE — заземление), её необходимо подключить к корпусу люстры или оставить заизолированной и не используемой. Нельзя оставлять неизолированный конец в коробке — это риск короткого замыкания.
• Ошибка 7: не используют герметик для влажных помещений. Если выключатель ставится в ванной или на кухне, обычный конденсатор может выйти из строя из-за конденсата. Используйте герметизированные конденсаторы или промазывайте контакты силиконовым диэлектриком.

Соблюдение этих простых правил гарантирует, что двухклавишный выключатель с подсветкой будет работать идеально: светло, красиво и без раздражающих вспышек.

Таблица: Спецификация материалов и компонентов для подключения двухклавишного выключателя с подсветкой

В таблице приведены необходимые материалы, инструменты и шунтирующие компоненты для устранения мерцания светодиодных ламп, строго на основе данных из инструкции. Указаны точные номиналы, типы и характеристики, упомянутые в тексте статьи.

Категория	Наименование	Тип / Характеристики	Количество / Номинал	Примечание (из текста статьи)
Материалы для электромонтажа	Двухклавишный выключатель с подсветкой	Тип механизма: любой (поворотный, клавишный, врезной, накладной)	1 шт.	Желательно с разборным корпусом.
	Кабель медный	ВВГ-П 3×1.5 или NYM 3×1.5	По необходимости	Сечение 1.5 мм², трёхжильный
	Светодиодные лампы	Цоколь E14, E27, GU10 и т.д.	По числу плафонов люстры	Проверить цоколь перед покупкой.
Шунтирующие компоненты (для борьбы с мерцанием)	Конденсатор плёночный (основной вариант)	CBB61 или аналогичный, полипропиленовый, неполярный	0.1 мкФ (100 нФ) / 400 В (лучше 630 В)	Один на каждую группу ламп. «Золотой стандарт» от 0.1 мкФ до 1 мкФ. Не превышать 1 мкФ.
	Конденсатор плёночный (запасной вариант)	Полипропиленовый, неполярный	0.22–0.47 мкФ / 400 В	Для шунтирования обеих групп сразу или при остаточном мерцании.
	Резистор (менее эффективный вариант)	—	20-50 кОм, мощность 2 Вт	Греется, уступает конденсатору по надёжности.
Соединительные и изоляционные материалы	Клеммные колодки	WAGO 221 или 222	На 2-3 провода	Для аккуратных соединений в распредкоробке.
	Изоляция	Изолента или термоусадочная трубка	Любой цвет (кроме жёлто-зелёного)	Жёлто-зелёный зарезервирован для заземления (PE).
Инструменты	Отвёртки	Крестовая и плоская с изолированными ручками	По 1 шт.	Рекомендуется индикаторная отвёртка-пробник для поиска фазы.
	Инструмент для снятия изоляции	Нож электромонтажный или стриппер	1 шт.	Стриппер предпочтительнее (не режет жилы).
	Измерительный прибор	Мультиметр (тестер)	1 шт.	Для проверки отсутствия напряжения и прозвонки цепей.
	Паяльник	40-60 Вт	1 шт.	Для фиксации выводов конденсатора к проводам лампы.
	Прочие	Пассатижи, уровень, перфоратор/дрель	С диэлектрическими накладками	По необходимости
Рекомендуемые параметры (из разбора ошибок)	Минимальная ёмкость конденсатора	Не менее 0.1 мкФ (100 нФ)		Меньший номинал (например, 0.01 мкФ) не погасит микроток.
	Максимальная ёмкость конденсатора	Не более 1 мкФ		Превышение может вызвать утечку и нагрев драйвера.

Частые вопросы по теме (FAQ)

Почему светодиодные лампы мерцают при выключенном выключателе с подсветкой?

Внутренняя схема выключателя содержит неонку или светодиод и токоограничивающий резистор. Когда выключатель разомкнут, микроток протекает через цепочку подсветки и заряжает конденсаторы драйвера LED-лампы. Когда накопленного заряда достаточно, лампа кратковременно вспыхивает — так возникает мерцание. Это не дефект лампы, а физика работы схемы.

Какой шунтирующий компонент лучше всего использовать для устранения мерцания?

Оптимальный вариант — шунтирующий конденсатор 0.1 мкФ (100 нФ) с рабочим напряжением не менее 250 В (лучше 400 В). Только плёночные (полипропиленовые) конденсаторы типа CBB61. Электролитические конденсаторы не подходят — они полярные и взрываются при неправильном включении. Конденсатор не греется и не меняет своих свойств десятилетиями.

Как правильно подключить шунтирующий конденсатор к люстре?

Конденсатор подключается параллельно цепи: один его вывод соединяется с фазным проводом, идущим на лампу (после выключателя), второй — с нулевым проводом. Только параллельно! Если в люстре две группы ламп (каждая клавиша включает свою часть), то необходимо установить два конденсатора: один на каждую группу. Место установки конденсатора — непосредственно в корпусе светильника (люстры) или в распредкоробке.

Какой номинал конденсатора использовать для разных ситуаций?

Оптимальный номинал — 0.1 мкФ (100 нФ) на каждую группу ламп. Если мерцание осталось, попробуйте поставить конденсатор 0.47 мкФ (470 нФ) — он точно решит проблему. Не превышайте 1 мкФ, иначе возможна заметная утечка и нагрев в драйвере лампы. Номинал 0.1 мкФ проверен на тысячах установок: он гарантированно гасит микроток подсветки, не создавая утечки, ощутимой для УЗО (диффавтомата).

Какие частые ошибки допускают при подключении двухклавишного выключателя с подсветкой?

Основные ошибки: путают фазу и ноль на выключателе (выключатель должен разрывать только фазу); подключают конденсатор последовательно вместо параллельного; используют электролитический конденсатор вместо плёночного; устанавливают конденсатор недостаточной ёмкости (0.01 мкФ слишком мало); монтируют конденсатор в подрозетнике, а не в люстре или распредкоробке на потолке.
