Как подключить трехфазный электросчетчик трансформаторного включения

Подключение трехфазного электросчетчика трансформаторного включения: пошаговое руководство

Работа с трехфазным учетом электроэнергии на больших мощностях требует особого подхода. Прямое включение счетчика здесь невозможно — токи слишком велики для измерительных цепей прибора. На помощь приходят трансформаторы тока (ТТ), которые «понижают» первичный ток до безопасного значения. Эта инструкция подробно разбирает процесс сборки узла учета с трансформаторами тока. Важно понимать, что работы ведутся в щитах до 1000 В и относятся к зоне ответственности квалифицированного персонала. Новичок в ремонте может изучить схему для общего понимания процесса, но выполнять монтаж должен специалист с допуском.

Состав узла учета: перечень компонентов

Для сборки потребуется не просто счетчик, а комплект устройств. Каждый элемент играет строго определенную роль. Нельзя использовать трансформаторы тока от разных производителей — это увеличит погрешность. Все компоненты должны быть поверены и иметь действующие пломбы госповерителя.

Трехфазный счетчик активной энергии — прибор класса точности 0.5S или 1.0 (в зависимости от договора с энергоснабжающей организацией). Обязательно прибор трансформаторного включения — на лицевой панели есть маркировка «5-7.5 А» или «1-2 А» (ток вторичной цепи).
Три трансформатора тока (ТТ) — устройства устанавливаются на каждую фазу (L1, L2, L3). Основная характеристика — коэффициент трансформации (например, 400/5). Первичная обмотка — это силовой кабель, пропущенный через окно ТТ. Вторичная обмотка выдает 5 Ампер (или 1 А) при номинальном первичном токе.
Испытательная клеммная коробка (колодка) — обязательный элемент для безопасной замены счетчика без отключения нагрузки. Позволяет закоротить вторичные цепи ТТ и отключить их от прибора учета.
Автоматический выключатель для цепей напряжения — трехполюсный или однополюсный автомат (обычно на 6-10 А) для защиты цепей напряжения счетчика. Устанавливается на линии фаз до счетчика после вводного автомата.
Кабель для вторичных цепей — медный многожильный провод сечением 2.5 или 4 мм² (для 5-амперных цепей). Цветовая маркировка: фазы — коричневый, черный, серый; серый (или синий) — для «звезды» ТТ; желто-зеленый — заземление.
Силовой кабель (ввод и нагрузка) — бронированный или небронированный кабель большого сечения (от 16 мм² и выше). Пропускается через окна трансформаторов тока.
Коммутационные элементы — клеммы винтовые, DIN-рейка, кабельные стяжки, маркировочные бирки (цифры L1, L2, L3, L11, L12, L21, L22 и т.д.).

Требования к монтажу: безопасность и нормативы

Подключение трансформаторов тока выполняется по схеме «звезда». Концы вторичных обмоток (выводы И2 или S2) всех трех ТТ соединяются в общую точку — нулевую шину. Счетчик получает линейные напряжения (фаза-фаза), а токи на каждую фазу приходят от своих ТТ. Важнейшее правило — заземление вторичной обмотки одного из ТТ (или общей точки «звезды»). Заземление вторичных обмоток обязательно — это защищает персонал и оборудование от опасного напряжения при пробое изоляции между первичной (высоковольтной) и вторичной цепью. Как правило, заземляется общий провод «звезды» (выводы И2). Категорически запрещено заземлять более одного вывода — это создаст замкнутый контур для уравнительных токов.

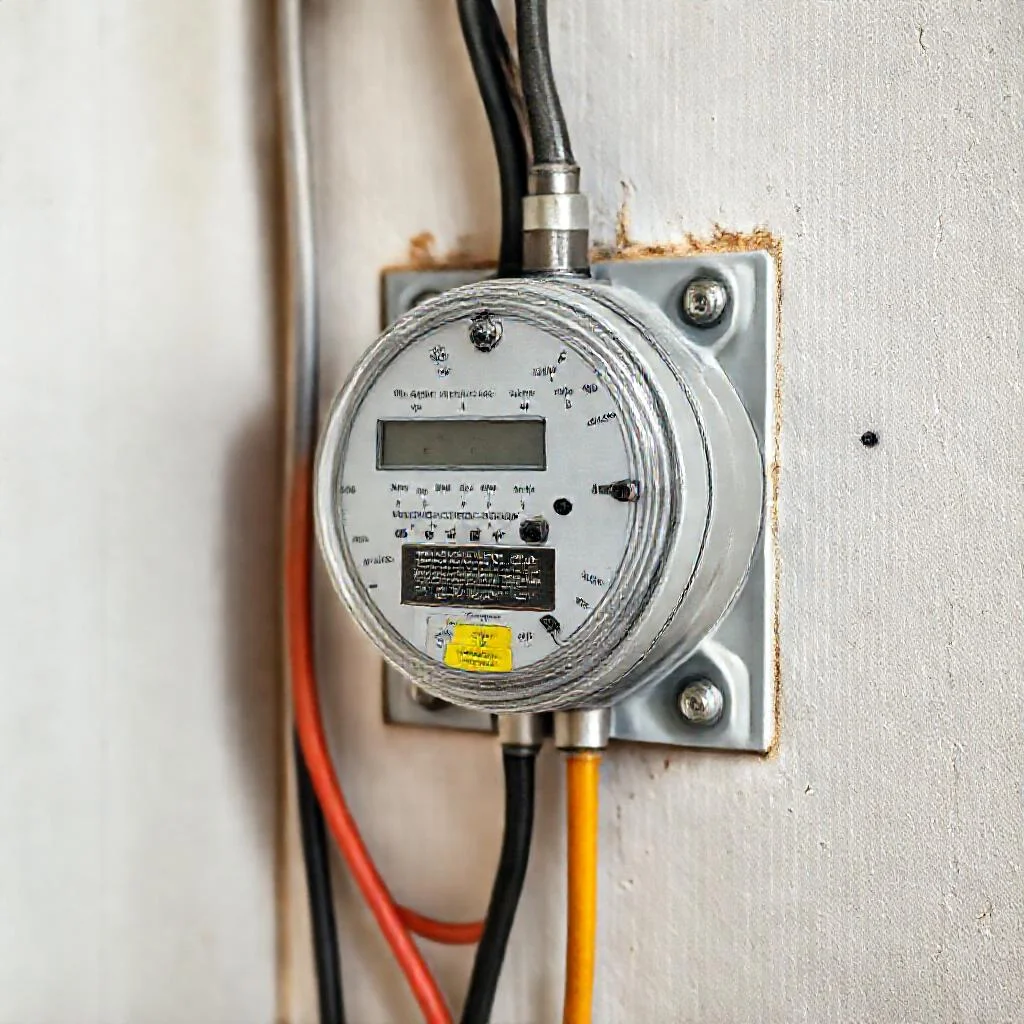

Иллюстрация к статье: Как подключить трехфазный электросчетчик трансформаторного включения

Инструменты для сборки щита учета

Работа делится на силовую часть (ввод кабеля) и слаботочную (вторичные цепи). Для каждой нужен свой набор инструментов. Используется инструмент с изолированными рукоятками для работы под напряжением (хотя все манипуляции проводятся при обесточенной линии).

Пресс-клещи (кримпер) для наконечников на силовой кабель — обжимные клещи соответствующего размера.
Набор отверток (шлицевые, крестовые) с диэлектрическим покрытием. Для винтов клемм ТТ нужна отвертка с узким жалом.
Индикатор напряжения (двухполюсный указатель напряжения до 1000 В).
Стриппер (инструмент для снятия изоляции) или монтажный нож с пяткой (чтобы не повредить жилы).
Шестигранные ключи (для винтов на шинах N и PE).
Паяльник (опционально) — для лужения многожильных проводов перед зажимом в винтовые клеммы счетчика (часто запрещено по инструкции, лучше использовать НШВИ или гильзы).
Мультиметр (тестер) для проверки целостности цепей, отсутствия короткого замыкания и правильности подключения фаз.
Маркировочный аппарат или набор маркеров по пластику.

Алгоритм действий: от подготовки до проверки

Сборка узла учета ведется строго в порядке пошаговой инструкции. Нарушение последовательности может привести к ложному включению защиты или неправильной работе счетчика. Все монтажные работы проводятся при полностью снятом напряжении на вводном кабеле. Вывешивается плакат «Не включать! Работают люди».

Монтаж трансформаторов тока на силовые линии. Кабель вводной защиты разводится по фазам. На каждую фазу (L1, L2, L3) одевается соответствующий трансформатор тока. Важно соблюсти направление: первичная обмотка (провод) должна проходить от источника питания к нагрузке через окно ТТ. На корпусе трансформатора есть обозначение Л1 (со стороны питания) и Л2 (со стороны нагрузки). Пропуск кабеля в обратную сторону изменит вектор тока на 180 градусов, и счетчик будет работать в минус (начнет «отматывать» показания).
Крепление компонентов на DIN-рейку. На монтажную пластину в щите устанавливается счетчик (через адаптер или на винты), испытательная коробка (непосредственно рядом со счетчиком), трехполюсный автомат для цепей напряжения, а также нулевая шина (N) и шина заземления (PE). Трансформаторы тока, как правило, крепятся снизу щита или на специальной монтажной пластине (не на DIN-рейку, а на винты).
Подключение цепей напряжения к счетчику. От выводов автомата цепей напряжения (после вводного автомата) прокладываются провода к счетчику. Обычно это фазы A, B, C, которые подключаются к клеммам 1, 4, 7 счетчика (если не применяется испытательная коробка). Фазное напряжение берется до трансформаторов тока — то есть до нагрузки. Нулевой провод (N) подключается к клемме 10 или 11 счетчика (в зависимости от модели).
Монтаж испытательной клеммной коробки. Этот блок устанавливается между вторичными цепями ТТ и счетчиком. Коробка имеет перемычки, которые позволяют закоротить вторичные обмотки ТТ (режим «КЗ») и блокировать подачу напряжения на счетчик. Подключение выполняется строго по схеме, приложенной к коробке. Выводы от ТТ (И1) идут на клеммы коробки со стороны источника, а от коробки на счетчик — со стороны нагрузки.
Сборка цепи тока: Выводы вторичных обмоток трансформаторов тока обозначаются как И1 (начало) и И2 (конец). Вывод И1 каждого ТТ подключается к испытательной коробке (или напрямую к счетчику на клеммы 2 для фазы A, на клемму 5 для фазы B, на клемму 8 для фазы C). Выводы И2 всех трех ТТ соединяются вместе (общая точка звезды). Эта общая точка обязательно заземляется — подключается к шине PE. Затем от этой же точки провод идет на клемму 3, 6, 9 счетчика (нулевой токовый вывод).
Проверка схемы перед подачей напряжения. Мультиметром (в режиме прозвонки) проверяется отсутствие короткого замыкания между фазами вторичных цепей и корпусом. Сопротивление каждой фазы тока относительно заземления должно быть бесконечным (разрыв). Убедиться, что заземлен только один вывод (общая точка И2), а не каждый ТТ отдельно. Проверяется целостность цепей напряжения — они должны иметь низкое сопротивление (обмотки счетчика).
Подключение силовой нагрузки и финишный этап. После того как вторичные цепи смонтированы и проверены, подключается нагрузка (кабель на отходящие автоматы). Все силовые линии пропускаются через соответствующие окна ТТ (каждая фаза через свой). Кабель нагрузки подключается к нижним клеммам вводного автомата. Затем подается напряжение на вводной автомат (от сетевой организации). После подачи напряжения проверяется чередование фаз (порядок чередования должен быть правильным, иначе счетчик может давать погрешность). Нажимается кнопка «Тест» на счетчике (для электронных моделей). Устанавливаются пломбы на клеммную крышку счетчика и на испытательную коробку.

Типичные ошибки и их последствия

Ошибка №1 — нарушение полярности подключения ТТ. Если перепутать И1 и И2 на одной фазе, вторичный ток изменит направление. Счетчик начнет выдавать отрицательную мощность на этой фазе. Суммарная мощность может быть занижена или завышена в зависимости от нагрузки. В современных многофункциональных счетчиках это обнаруживается как «небаланс токов». Ошибка №2 — отсутствие заземления вторичной цепи. При пробое изоляции высокое напряжение (до 10 кВ) попадет в цепь учета — выйдут из строя счетчик и соединенные с ним устройства. Оператор может получить удар током при прикосновении к корпусу. Ошибка №3 — использование проводов разного сечения в цепи тока. Разное сопротивление жил создает погрешность измерений. Все провода для токовых цепей должны быть одинакового сечения и материала (медь).

Таблица: Смета расходных материалов для узла учета трансформаторного включения

В таблице ниже приведен сводный перечень ключевых компонентов и материалов, необходимых для сборки щита учета с трехфазным счетчиком трансформаторного включения. Все данные, включая сечения проводов, номиналы, коэффициенты и маркировку, строго соответствуют указанным в технической части статьи.

Наименование элемента	Тип/Характеристика (из текста)	Количество (расчет)	Примечание (монтаж/соединение)
Трехфазный счетчик активной энергии	Класс точности 0.5S или 1.0; трансформаторного включения; маркировка «5-7.5 А» или «1-2 А»	1 шт.	Обязательно прибор с маркировкой вторичного тока.
Трансформаторы тока (ТТ)	Коэффициент трансформации (напр., 400/5); вторичная обмотка 5 А или 1 А	3 шт. (на каждую фазу: L1, L2, L3)	Устанавливаются на каждую фазу. Важно соблюдать полярность (Л1, Л2).
Испытательная клеммная коробка (колодка)	Обязательный элемент для безопасной замены	1 шт.	Устанавливается между вторичными цепями ТТ и счетчиком.
Автоматический выключатель для цепей напряжения	Трехполюсный или однополюсный; на 6-10 А	1 шт.	Устанавливается на линии фаз до счетчика после вводного автомата.
Кабель для вторичных цепей	Медный многожильный; сечение 2.5 или 4 мм² (для 5-амперных цепей)	По месту (минимум 6 жил для токовых цепей + 3 фазы напряжения + N)	Цветовая маркировка: фазы — коричн./черн./сер.; «звезда» ТТ — серый/синий; PE — желто-зеленый.
Силовой кабель (ввод и нагрузка)	Бронированный или небронированный; сечение от 16 мм² и выше	По проекту	Пропускается через окна трансформаторов тока (первичная обмотка).
Нулевая шина (N)	Стандартная шина на DIN-рейку	1 шт.	Для подключения нулевых проводников.
Шина заземления (PE)	Стандартная шина на DIN-рейку	1 шт.	Для заземления вторичных цепей ТТ (общая точка «звезды»).
Наконечники / гильзы (НШВИ)	Для медных проводов (для винтовых клемм)	По количеству соединений	Рекомендуется вместо лужения (пайка часто запрещена).
Маркировочные бирки	Буквенно-цифровые коды (L1, L2, L3; Ia, Ib, Ic; Ua, Ub, Uc)	Каждый кабель	Обязательны для приемки узла учета инспектором.

Частые вопросы по теме (FAQ)

1. Какие ключевые компоненты необходимы для сборки узла учета с трансформаторами тока?

Для сборки потребуется: трехфазный счетчик трансформаторного включения (класса точности 0.5S или 1.0 с маркировкой «5–7.5 А»), три трансформатора тока (например, с коэффициентом 400/5), испытательная клеммная коробка, автоматический выключатель для цепей напряжения (на 6–10 А), медный кабель для вторичных цепей сечением 2.5 или 4 мм², а также силовой кабель (от 16 мм²) для пропуска через окна ТТ и коммутационные элементы (DIN-рейка, клеммы, маркировочные бирки). Все компоненты должны быть поверены и иметь действующие пломбы госповерителя.

2. Какое обязательное требование предъявляется к заземлению вторичных обмоток трансформаторов тока?

Заземление вторичных обмоток обязательно для защиты персонала и оборудования от опасного напряжения при пробое изоляции. В схеме «звезда» заземляется общая точка соединения выводов И2 (S2) всех трех ТТ — она подключается к шине PE. Категорически запрещено заземлять более одного вывода, так как это создаст замкнутый контур для уравнительных токов. Эта общая точка также подключается к клеммам 3, 6, 9 счетчика (нулевой токовый вывод).

3. К чему приводит нарушение полярности подключения трансформатора тока (перепутаны И1 и И2)?

Если перепутать выводы И1 (начало) и И2 (конец) на одной из фаз, вторичный ток изменит направление на 180 градусов. В результате счетчик начнет выдавать отрицательную мощность на этой фазе, и суммарная мощность (показания прибора) будет занижена или завышена в зависимости от нагрузки. В современных многофункциональных счетчиках это обнаруживается как «небаланс токов».

4. Каким инструментом обязательно проверяется схема перед подачей напряжения и что именно проверяется?

Мультиметром (тестером) в режиме прозвонки проверяется отсутствие короткого замыкания между фазами вторичных цепей и корпусом. Сопротивление каждой фазы тока относительно заземления должно быть бесконечным (разрыв). Дополнительно убеждаются, что заземлен только один вывод (общая точка И2), а не каждый ТТ отдельно, и проверяется целостность цепей напряжения (они должны иметь низкое сопротивление обмоток счетчика).

5. Что является обязательным требованием для приемки узла учета инспектором энергосбыта?

Обязательным требованием является маркировка каждого кабеля биркой с буквенно-цифровым кодом фазы (L1, L2, L3) и типом цепи (например, «Ia», «Ib», «Ic» для тока и «Ua», «Ub», «Uc» для напряжения). Без маркировки инспектор энергосбыта не примет узел учета. Также после завершения монтажа составляется акт проверки схемы с указанием коэффициентов трансформации и показаний счетчика до включения.
