Как правильно откалибровать лазерный 3D нивелир после падения

Как правильно откалибровать лазерный 3D нивелир после падения

Падение лазерного нивелира — это серьезное испытание для его точности. Даже закаленный в бетонной пыли корпус редко спасает внутренний механизм от смещения. После удара нарушается геометрия излучателей, и линии перестают быть горизонтальными или вертикальными. Работать таким инструментом — заведомо портить стены, пол и потолок. Ниже описан пошаговый алгоритм проверки и возвращения точности. Процедура требует усидчивости, но доступна для выполнения своими руками.


Инструменты и материалы для калибровки

  • Лазерный 3D нивелир после падения
  • Шестигранные ключи (обычно 2.5 мм, 3 мм или 4 мм — идут в комплекте)
  • Крестовая отвертка (для доступа к регулировочным винтам, если они закрыты заглушками)
  • Рулетка длиной не менее 5 метров
  • Маркер или карандаш для отметок на стенах
  • Два листа бумаги формата А4 или картона (для фиксации меток)
  • Строительный уровень (пузырьковый, длиной 1 метр) для предварительной проверки
  • Штатив или устойчивая тумба (если в комплекте нет штатива, подойдет стопка книг)

Подготовка к проверке и общие правила безопасности

Калибровку выполняют в помещении без сквозняков и вибраций. Пол должен быть ровным. Если работа ведется на улице, выбирают безветренное время. Лазер включают и дают ему прогреться 2–3 минуты. За это время маятниковый компенсатор успокаивается после включения. Категорически нельзя трогать прибор во время измерения. Прикосновение к корпусу или столику штатива сразу искажает показания.


Пошаговая инструкция по калибровке горизонтальной плоскости

  1. Установка и первая метка. Ставят нивелир на штатив в центре комнаты. Включают режим самонивелирования и проецируют горизонтальную линию на одну из стен. На высоте линии делают отметку А1.
  2. Поворот на 180 градусов. Поворачивают прибор ровно на 180°. Если у модели есть функция блокировки компаса, ее отключают. Проецируют линию на ту же стену. Делают отметку А2. Если точки А1 и А2 совпали — уровень точный. Если расстояние между ними больше 1 мм на каждый метр длины — нужна коррекция.
  3. Проверка размаха отклонения. Переносят прибор к одной из стен на расстояние 0,5 метра. Снова проецируют горизонтальную линию и делают отметку В1. Затем нивелир переносят к противоположной стене на то же расстояние и делают отметку В2. Разница между В1 и В2 не должна превышать 1,5 мм для бытовых моделей и 0,5 мм для профессиональных.
  4. Ищем регулировочные винты. Если отклонение превышает норму, снимают защитную крышку корпуса (обычно она держится на двух винтах). Внутри видны два винта с пружинками. Один отвечает за наклон маятника компенсатора по оси X, второй — по оси Y. Вращая их шестигранником, меняют угол наклона.
  5. Коррекция маятникового компенсатора. Вращают винты очень плавно, на четверть оборота за раз. После каждого поворота выключают и снова включают прибор, чтобы компенсатор зафиксировался в новом положении. Повторяют процедуру с метками А1-А2 до сведения разницы к нулю.
  6. Фиксация результата. Когда разница между метками исчезла, затягивают стопорные винты (если они предусмотрены конструкцией) и закрывают корпус крышкой.

Калибровка вертикальных плоскостей и 3D лучей

После настройки горизонта проверяют вертикаль. На высоте 2–3 метра от пола вешают отвес или устанавливают длинный пузырьковый уровень. Направляют вертикальный луч на него. Если линия отклоняется более чем на 2 мм — регулируют малые винты на боковых сторонах корпуса. Именно они отвечают за перпендикулярность лучей. У 3D нивелиров дополнительно проверяют совпадение всех трех плоскостей (X, Y, Z). Для этого проецируют линии на потолок: пересечение лучей должно быть точным, без смещения в стороны.

Иллюстрация к статье: Как правильно откалибровать лазерный 3D нивелир после падения

Точная проверка перекрестья (для 3D моделей)

Для 3D нивелиров важен не только наклон, но и правильный угол между лучами (90 градусов). Проверка: строят на полу крест из лазерных линий. Вдоль одной линии отмеряют 1 метр, вдоль другой — 1 метр. Измеряют расстояние между этими точками. В идеале оно должно равняться 1414 мм (по теореме Пифагора). Допускается отклонение 2 мм. Если больше — регулируют угловые винты призмы. Они находятся под кожухом головки лазера. Вращают их до достижения точного прямого угла.


Особенности компенсатора и внутренней механики

Настройка маятникового компенсатора — ключевой момент. Этот механизм отвечает за самонивелирование лазера. При падении его подвес сбивается, и пружины перестают возвращать маятник строго вертикально. Внутри корпуса всегда есть два регулировочных винта для коррекции. Не нужно пытаться подгибать пластиковые детали или подкладывать кусочки бумаги. Это приведет к поломке. Только механическое вращение винтов возвращает компенсатор в исходное положение.


Финальная проверка на реальном объекте

После домашней настройки выходят на объект. Ставят нивелир на пол и проецируют линию на стену. Замеряют высоту линии в начале и в конце стены (длина стены не менее 3 метров). Разница по высоте не должна превышать 2 мм. Затем проверяют ровность линии под потолком — здесь погрешность может быть немного выше из-за конструктивных особенностей призмы, но не более 3 мм. Если все в порядке — инструмент готов к чистовой отделке. Если расхождения остались — процедуру повторяют заново, уделяя особое внимание равномерности затяжки винтов.


Советы по предотвращению повторных сбоев

  • Хранят нивелир только в жестком кейсе с поролоном. Удар о стену гаража или падение с лесов — самая частая причина поломки.
  • Перед переноской всегда блокируют маятник транспортным замком. Даже короткая тряска в багажнике машины без блокировки сбивает настройку.
  • Не затягивают регулировочные винты до упора — можно сорвать резьбу или лопнуть пластик посадочного места.
  • Раз в месяц выполняют контрольную проверку без падений: просто вешают уровень на стену и сравнивают с лазером.

Заключение: критерий готовности к работе

Нивелир откалиброван, когда при повороте на 180 градусов обе метки совпадают, а перекрестье на потолке образует идеальный угол. Не стоит верить первому замеру — делают три цикла проверок с небольшими перерывами. Если после трех попыток результат неизменен — инструмент вернули в строй. При любых сомнениях в собственных силах лучше обратиться в сервисный центр. Но знание процесса калибровки помогает быстро диагностировать проблему и сэкономить время на объекте.

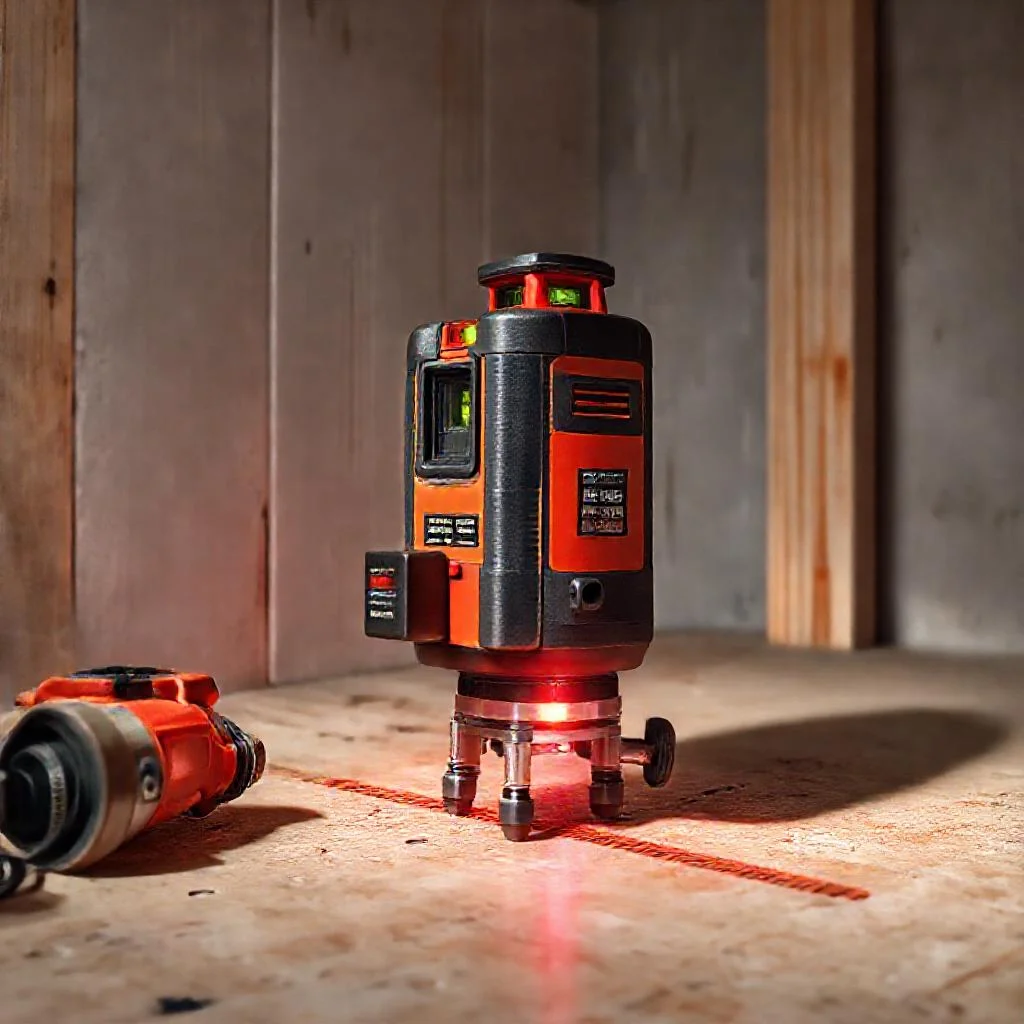

Детальное фото: Как правильно откалибровать лазерный 3D нивелир после падения

Таблица: Сравнение допустимых отклонений и параметров калибровки лазерного 3D нивелира

В таблице ниже приведены строгие значения отклонений и критерии точности, описанные в статье. Указанные цифры используются для проверки горизонтальной плоскости, вертикальных линий и угла перекрестья после падения инструмента. Все данные соответствуют рекомендациям из текста.

Параметр проверки Метод проверки (по тексту) Допустимое отклонение (по тексту) Примечание
Горизонтальная плоскость (поворот на 180°) Метки А1 и А2 на одной стене после поворота прибора на 180° Не более 1 мм на каждый метр длины Если разница больше — требуется коррекция винтами
Горизонтальная плоскость (размах отклонения) Перенос прибора на 0,5 м к стене (метка В1), затем к противоположной стене (метка В2) Для бытовых моделей: не более 1,5 мм
Для профессиональных моделей: не более 0,5 мм
Вертикальные линии Проверка отвесом или пузырьковым уровнем на высоте 2–3 м Не более 2 мм Регулировка малыми винтами на боковых сторонах корпуса
Угол перекрестья (3D модели) Измерение расстояния между точками, отложенными на 1 м по каждой линии креста Идеал: 1414 мм (по теореме Пифагора)
Допуск: 2 мм
Регулировка угловых винтов призмы
Финальная проверка на реальном объекте Замер высоты линии в начале и конце стены длиной не менее 3 м Не более 2 мм
Финальная проверка под потолком Замер ровности линии под потолком Не более 3 мм Погрешность может быть выше из-за конструктивных особенностей призмы
Инструменты для регулировки Шестигранные ключи (из комплекта), крестовая отвертка Размеры ключей: 2.5 мм, 3 мм или 4 мм

Частые вопросы по теме (FAQ)

Какие инструменты нужны для калибровки лазерного 3D нивелира после падения?

Для калибровки потребуются: штатив или устойчивая тумба, шестигранные ключи (обычно 2.5 мм, 3 мм или 4 мм — идут в комплекте), крестовая отвертка, рулетка длиной не менее 5 метров, маркер или карандаш, два листа бумаги формата А4 или картона, а также строительный уровень (пузырьковый, длиной 1 метр).

Как проверить горизонтальную плоскость нивелира после падения?

Установите нивелир на штатив в центре комнаты, включите режим самонивелирования и сделайте отметку А1 на стене по горизонтальной линии. Поверните прибор ровно на 180° и сделайте отметку А2. Если расстояние между А1 и А2 больше 1 мм на каждый метр длины — требуется коррекция регулировочными винтами. Максимально допустимая разница между метками В1 и В2 при переносе прибора к стенам — 1.5 мм для бытовых моделей и 0.5 мм для профессиональных.

Как отрегулировать маятниковый компенсатор, если он сбился при ударе?

Снимите защитную крышку корпуса (обычно на двух винтах). Внутри вы найдете два винта с пружинками: один отвечает за ось X, второй — за ось Y. Вращайте их шестигранником очень плавно, на четверть оборота за раз. После каждого поворота выключайте и снова включайте прибор, чтобы компенсатор зафиксировался. Повторяйте процедуру с метками А1-А2 до сведения разницы к нулю. Категорически нельзя подгибать пластиковые детали или подкладывать бумагу — это приведет к поломке.

Как проверить правильность угла 90° между лучами у 3D моделей?

Постройте на полу крест из лазерных линий. Вдоль одной линии отмерьте 1 метр, вдоль другой — 1 метр. Измерьте расстояние между этими точками: в идеале оно должно равняться 1414 мм (по теореме Пифагора). Допускается отклонение 2 мм. Если отклонение больше, регулируйте угловые винты призмы, находящиеся под кожухом головки лазера, до достижения точного прямого угла.

Какие финальные проверки нужно сделать после калибровки на объекте?

Поставьте нивелир на пол и спроецируйте линию на стену длиной не менее 3 метров. Разница по высоте между началом и концом стены не должна превышать 2 мм. Затем проверьте линию под потолком — погрешность не более 3 мм. Если расхождения остались, повторите процедуру, уделяя внимание равномерности затяжки винтов. Инструмент готов к чистовой отделке, если при повороте на 180° обе метки совпадают, а перекрестье на потолке образует точный угол.
