Как правильно подключить биметаллический радиатор Rifar Monolit диагонально: пошаговая инструкция

Диагональное подключение — самый эффективный способ раскрыть мощность радиатора Rifar Monolit, особенно если секций больше 10. При такой схеме горячий теплоноситель проходит весь прибор по диагонали: сверху вниз, от одного края к другому. Это исключает образование застойных зон и гарантирует максимальную теплоотдачу, заложенную производителем. Ошибки при монтаже приводят к недогреву, шуму и преждевременному выходу оборудования из строя. Ниже представлен строгий алгоритм, собранный из требований СНиП 3.05.01-85 и инструкций завода Rifar.

Необходимые материалы и инструменты

Перед началом работ проверяют комплектацию и готовят арсенал. Использование нештатных деталей или некачественного уплотнителя — самая частая причина протечек.

• Радиатор Rifar Monolit (проверяют на отсутствие сколов, заусенцев на ниппелях).
• Комплект для подключения: 4 футорки (1″ и 3/4″), 2 шаровых крана с американкой (полнопроходных, 1/2″ или 3/4″ в зависимости от стояка).
• Кран Маевского (автоматический или ручной) для спуска воздуха.
• Заглушка глухая (если в комплекте не идет).
• Термостатический клапан (опционально, но рекомендуется для регулировки температуры).
• Льняное уплотнение (сантехническая фторопластовая лента — только как вспомогательный слой).
• Герметик-фиксатор резьбы (универсальный, анаэробный, например Loctite 577).
• Дюбели и кронштейны для настенного монтажа (из комплекта радиатора или усиленные для бетона/кирпича).
• Малярный скотч, уровень (гидравлический или лазерный), рулетка, карандаш.
• Перфоратор с буром (диаметр под дюбель), молоток, отвертка или шуруповерт.
• Разводные ключи (рожковые №1 и №2), динамометрический ключ (желательно).
• Ветошь, емкость для воды.

Подготовка радиатора к подключению

Заводские заглушки снимают только на время монтажа — внутрь не должна попасть грязь. Нельзя откручивать все заглушки одновременно: пыль и строительный мусор на резьбе гарантируют протечку в будущем.

1. Визуальный осмотр корпуса. Проверяют монолитность коллекторов, отсутствие трещин на внешнем кожухе. Если обнаружено повреждение — радиатор подлежит замене.
2. Сверяют сторону подачи. В однотрубной системе подача всегда на верхний коллектор. Диагональное подключение предполагает подачу в верхний патрубок с одной стороны, обратку — в нижний патрубок с противоположной стороны. На корпус наносят метки малярным скотчем: П (подача) и О (обратка).
3. Установка заглушек и крана Маевского. Воздухоотводчик вкручивают в верхний коллектор с той стороны, где не будет подачи. Если радиатор идет с заглушками — одну из них заменяют краном Маевского. Резьбу уплотняют льном с герметиком или фум-лентой (не менее 12 слоев в натяг).
4. Монтаж нижней заглушки. Глухая пробка идет на нижний коллектор с той же стороны, что и кран Маевского сверху. Это стандартная схема: воздух выходит сверху, вода не застаивается снизу.
5. Сборка футорок. Переходники (футорки) вкручивают в радиатор: с правой и левой стороны, сверху и снизу. Важно не перепутать левую/правую резьбу (на биметалле обе резьбы могут быть правыми, уточняют по маркировке). Уплотнение — лен с пастой или анаэробный герметик.

Разметка и монтаж кронштейнов

Уровень пола редко бывает идеальным, поэтому радиатор выставляют строго по горизонтали. Даже наклон в 2 мм создаст воздушный пузырь в верхнем коллекторе. Rifar Monolit требует пространства: 5 см от пола, 10 см от подоконника и 3 см от стены для свободной конвекции.

1. Определение центра. Радиатор ставят на пол и находят середину по длине. Переносят эту точку на стену с учетом высоты установки (обычно 12-15 см от чистого пола до нижнего края).
2. Разметка по уровню. Используют лазерный уровень или длинный пузырьковый (от 1 м). Проводят горизонтальную линию через центр. От нее откладывают расстояние до кронштейнов: на каждом радиаторе — от 3 до 5 креплений (в зависимости от числа секций).
3. Сверление отверстий. Бур подбирают под диаметр дюбеля (обычно 8-10 мм). Глубина — на 10 мм больше длины дюбеля. Отверстия очищают от пыли (лучше пылесосом).
4. Фиксация кронштейнов. Дюбель забивают молотком, затем вкручивают или вбивают крюк. Кронштейны должны выступать от стены на расстояние, обеспечивающее зазор между радиатором и стеной (25-30 мм для диагональной схемы).
5. Проверка несущей способности. На каждые 6-8 секций радиатора весом 20-25 кг требуется не менее 3 точек крепления. Для гипсокартонных стен используют специальные бабочки или зонтики — обычные дюбели вырвет.

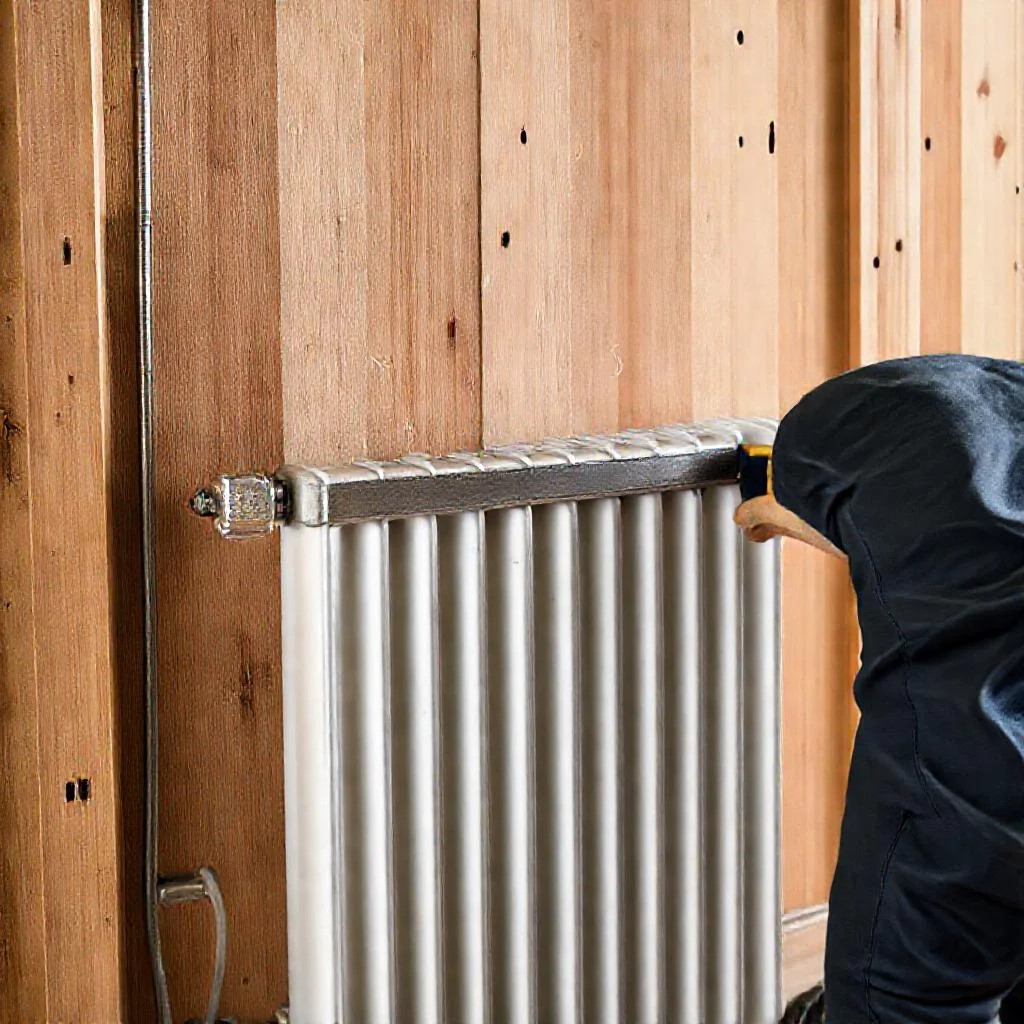

Монтаж радиатора на кронштейны

Когда крепления готовы, прибор навешивают. Делают это вдвоем: вес одной секции около 1,5-2 кг, а блок из 12 секций весит 25-30 кг — нагрузка на спину критична.

1. Установка на крюки. Радиатор берут за нижний и верхний коллекторы, приподнимают и зацепляют пазами задней стенки за крюки. Корпус должен сидеть плотно, без люфта.
2. Проверка горизонтали. Уровень кладут на верхний коллектор. Если есть отклонение — радиатор снимают, подгибают кронштейны или меняют их положение. Наклон допускается не более 0,5 мм на метр длины.
3. Контроль расстояний. Рулеткой замеряют зазор от пола до нижнего ребра. Если меньше 5 см — ухудшится конвекция, пол останется холодным. Если больше 15 см — теплый воздух не дойдет до ног.

Диагональное подключение: сборка узлов врезки

Самая ответственная часть. Теплоноситель подается строго в верхний патрубок с одной стороны, а отводится из нижнего патрубка с противоположной стороны. Это обеспечивает принудительное движение воды через все секции. Нарушение этого правила — подача в низ и выход из верха или подача и обратка с одной стороны — превращает радиатор в стоячее ведро, где верх остается холодным.

1. Монтаж шаровых кранов с американкой. Американки (накидные гайки) накручивают на футорки радиаторов вручную, затем подтягивают ключом без фанатизма (чтя хрупкость сварного шва у коллектора). Шаровый кран со стороны подачи устанавливают на верхний патрубок, со стороны обратки — на нижний.
2. Укладка уплотнителя. На каждую резьбу крана наматывают лен, промазанный герметиком. Лен кладут по ходу резьбы — кончиком к ее началу, чтобы при накручивании он расправился, а не вылез.
3. Сборка термоголовки (если есть). Термостатический клапан монтируют на подаче, строго следуя стрелке: поток должен входить в шток. Головка ставится в горизонтальное положение, иначе ее сдует теплым воздухом от радиатора.
4. Соединение с подводками. Если подводка металлопластиковая или полипропиленовая — на кранах обжимают или паяют фитинги. Внимание: полипропилен при нагреве расширяется сильнее металла, поэтому компенсаторы (петли) обязательны.
5. Фиксация обратки. Нижний патрубок, куда подается обратка, соединяют через второй кран. Убеждаются, что оба крана полностью открыты перед опрессовкой.

Опрессовка и проверка герметичности

Нельзя включать отопление без проверки давлением. Rifar Monolit рассчитан на давление 20 атм, но в системе может быть не более 4-8 атм. Однако течь иногда возникает на стыках при 2 атм.

1. Заполнение водой. Краны на радиаторе открывают, но подачу воды из стояка подают медленно, чтобы выпустить воздух (через кран Маевского).
2. Спуск воздуха. Отворачивают винт крана Маевского на 1-2 оборота. Ждут, пока перестанет шипеть, затем закрывают. Если радиатор большой — воздух может выходить с шумом; повторяют процедуру 2-3 раза.
3. Контрольный запуск. Давление поднимают до рабочего (0,6-1,5 МПа). Визуально осматривают все соединения, особенно американки. Подкладывают сухую ветошь — если мокнет, подтягивают ключом (1/8 оборота).
4. Термическая проверка. После прогрева радиатора (через 30-40 минут работы) проверяют равномерность нагрева. Верхний коллектор должен быть горячим по всей длине, нижний — таким же горячим или чуть холоднее (перепад до 5°C). Если одна секция холодная — причина в воздушной пробке или засоре.

Устранение типичных дефектов

Даже при идеальном монтаже возможны сюрпризы. Чаще всего проблемы связаны с химическим составом теплоносителя или его качеством.

• Шум при работе. Свист или щелчки — признак большой скорости воды. На диагональной схеме это бывает, если кран подачи закрыт не полностью или исходит от насоса. Решение: прикрыть кран на подаче наполовину — поток замедлится, шум пропадет.
• Холодный низ. Если после спуска воздуха нижняя часть остается холодной, а верх горячий — это завоздушивание. Повторяют спуск через Маевского. Если не помогает — значит, в секции забит проход (мусор из труб). Снимают радиатор и промывают.
• Течь на резьбе футорки. Лопнула прокладка? Вкручивают с новым уплотнителем, но сначала обезжиривают резьбу ацетоном. Причина — некачественный лен или перетяжка.
• Конденсат на подающем трубопроводе. Бывает в системе с принудительной циркуляцией, если носитель горячий, а труба идет по холодной стене. Решение — теплоизоляция или перенос трубы дальше от стены.

Советы по эксплуатации

Биметаллические радиаторы служат до 25 лет, но только при соблюдении режимов. Rifar Monolit не терпит резких перепадов давления — частые гидроудары разрушают стальные сердечники. Рекомендуется установка редуктора давления перед системой.

• Раз в год (до начала отопительного сезона) стравливают воздух через кран Маевского.
• Шаровые краны перекрывают только летом или при замене — постоянные манипуляции изнашивают седла.
• В системе с антифризом (не рекомендуется для биметалла) проверяют совместимость материалов уплотнителей.
• Поверхность радиатора окрашена порошковой краской — её нельзя шлифовать или мыть абразивами. Пыль сметают мягкой щеткой.

Правильный диагональный монтаж — это инвестиция в 25-30 лет безаварийной работы. Если каждый шаг выполнен аккуратно, горячие ребра Rifar Monolit отдадут тепло без лишних шумов и потерь. При малейшем сомнении в навыках стоит пригласить мастера, но если доверяют собственным рукам — эта инструкция станет надежным путеводителем.

Таблица: Смета и контрольные параметры при диагональном подключении радиатора Rifar Monolit

В таблице приведены ключевые материалы и их характеристики, необходимые для монтажа, а также обязательные технические нормы и допуски, строго соответствующие инструкции. Данные помогут проконтролировать качество сборки и избежать ошибок при установке.

Компонент / Параметр	Тип / Характеристика	Кол-во / Норма	Примечание / Условие
Радиатор	Биметаллический Rifar Monolit	1 шт. (по проекту)	Проверить на сколы и заусенцы на ниппелях. Сверяют монолитность коллекторов.
Футорки (переходники)	1″ и 3/4″	4 шт.	Вкручиваются с уплотнением (лен + герметик или анаэробный герметик).
Шаровые краны с американкой	Полнопроходные, 1/2″ или 3/4″ (в зависимости от стояка)	2 шт.	Кран на подаче — на верхний патрубок; на обратке — на нижний.
Кран Маевского	Автоматический или ручной	1 шт.	Вкручивается в верхний коллектор, с противоположной стороны от подачи.
Заглушка глухая	—	1 шт. (если не в комплекте)	Устанавливается на нижний коллектор с той же стороны, что и кран Маевского.
Термостатический клапан	Опционально	1 шт.	Монтируется на подаче; головка должна быть в горизонтальном положении.
Уплотнение резьбы	Льняное уплотнение + герметик-фиксатор (анаэробный, например Loctite 577)	По необходимости	Фум-лента — только как вспомогательный слой. Лен наматывают по ходу резьбы.
Дюбели и кронштейны	Из комплекта радиатора или усиленные (для бетона/кирпича)	От 3 до 5 шт. (в зависимости от числа секций)	На каждые 6-8 секций (вес 20-25 кг) требуется не менее 3 точек крепления.
Зазор от пола	—	Не менее 5 см	Меньше — ухудшится конвекция. Больше 15 см — теплый воздух не дойдет до ног.
Зазор от подоконника	—	Не менее 10 см	Для свободной конвекции.
Зазор от стены	—	25-30 мм	Для диагональной схемы. Обеспечивает свободную конвекцию.
Допустимый наклон радиатора	—	Не более 0,5 мм на метр длины	Наклон в 2 мм создаст воздушный пузырь в верхнем коллекторе.
Рабочее давление (опрессовка)	—	0,6-1,5 МПа (6-15 атм)	Rifar Monolit рассчитан на 20 атм.
Перепад температур (верх/низ)	—	До 5°C	Верхний коллектор должен быть таким же горячим или чуть холоднее.
Расстояние от пола до нижнего края (установка)	—	12-15 см	От чистого пола до нижнего края радиатора.

Частые вопросы по теме (FAQ)

Какие расстояния от пола, стены и подоконника нужно выдержать при монтаже радиатора Rifar Monolit?

Согласно инструкции, для свободной конвекции и эффективной теплоотдачи необходимо соблюдать следующие зазоры: 5 см от пола, 10 см от подоконника и 3 см от стены. Кронштейны выставляются так, чтобы обеспечить зазор 25-30 мм от стены для диагональной схемы подключения.

Как именно выполняется диагональное подключение? В какой патрубок подавать теплоноситель?

При диагональной схеме теплоноситель подается строго в верхний патрубок с одной стороны радиатора, а отводится из нижнего патрубка с противоположной стороны. Это обеспечивает принудительное движение воды через все секции и максимальную теплоотдачу. Подача в низ и выход из верха, а также подключение с одной стороны (подача и обратка рядом) — грубая ошибка, превращающая радиатор в «стоячее ведро».

Какое рабочее давление выдерживает биметаллический радиатор Rifar Monolit?

Радиатор рассчитан на максимальное давление 20 атм. В центральной системе отопления рабочее давление обычно составляет не более 4-8 атм. Опрессовку после монтажа проводят с подъемом давления до рабочего (0,6-1,5 МПа), чтобы выявить протечки на стыках.

Что делать, если после установки и спуска воздуха нижняя часть радиатора остается холодной, а верх — горячий?

Это признак завоздушивания. Необходимо повторно спустить воздух через кран Маевского, отворачивая винт на 1-2 оборота до прекращения шипения. Если это не помогло, значит, в секции мог забиться проход мусором из труб. В этом случае потребуется снять радиатор и промыть его.

Сколько точек крепления необходимо для радиатора, чтобы он надежно держался на стене?

На каждые 6-8 секций радиатора, вес которых составляет 20-25 кг, требуется не менее 3 точек крепления. Для гипсокартонных стен необходимо использовать специальные дюбели («бабочки» или зонтики), так как обычные крепления не выдержат нагрузку.
