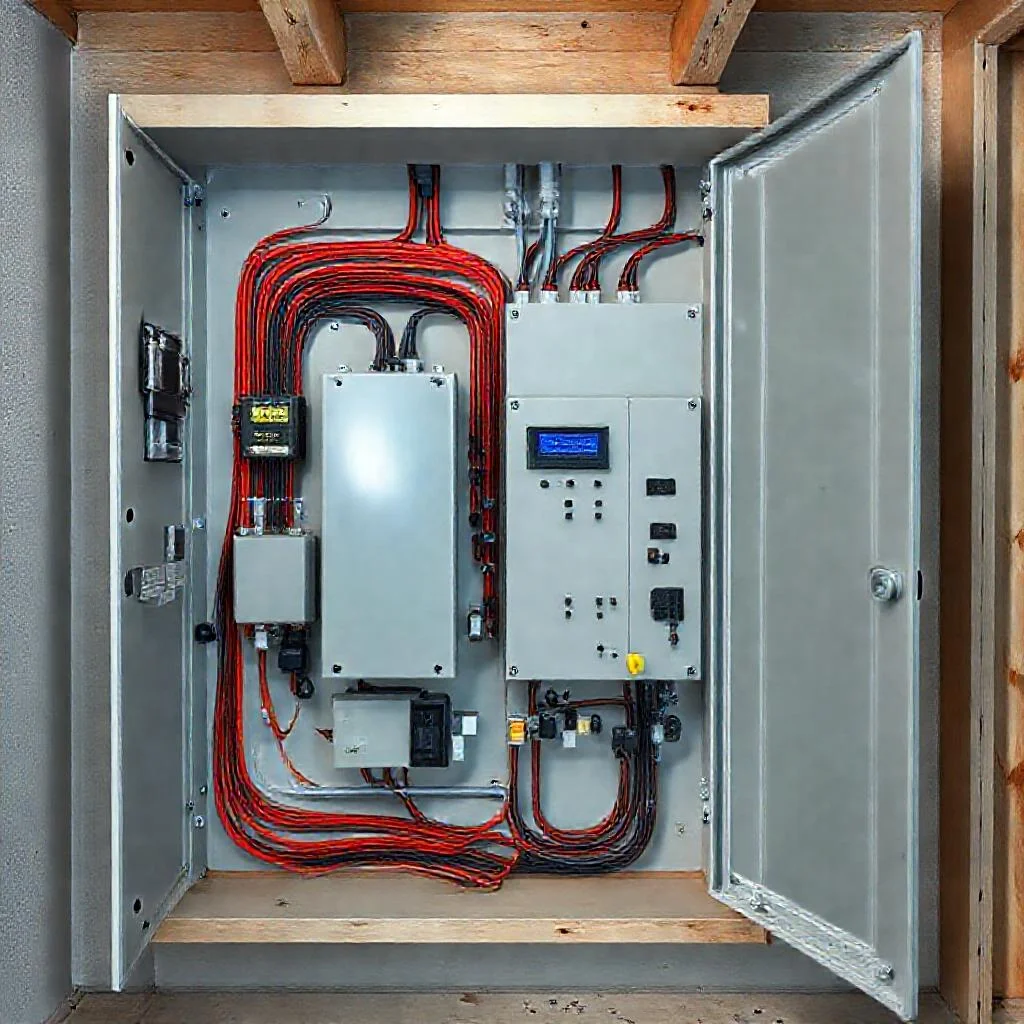

Как собрать щит для частного дома с системой АВР для генератора

Сборка распределительного щита для частного дома — это не просто соединение проводов, а создание мозга всей электрической системы. Когда в эту систему добавляется автоматический ввод резерва (АВР) от генератора, сложность возрастает, но и надежность дома выходит на принципиально новый уровень. Речь идет о безопасности семьи и сохранности дорогостоящего оборудования. Ниже приведена подробная пошаговая инструкция, которая позволит собрать такой щит с нуля.

Понимание принципа работы АВР

Прежде чем браться за инструмент, важно понять логику работы. АВР — это устройство, которое автоматически переключает питание дома с центральной сети на генератор и обратно. Когда пропадает напряжение на вводе от столба, контроллер АВР дает команду на запуск генератора. Как только генератор выходит на рабочий режим, щит переключает нагрузку на него. Когда основная сеть восстанавливается, происходит обратный процесс: нагрузка переводится обратно на линию от подстанции, а генератор глушится.

Ключевой элемент безопасности — это реверсивный рубильник с механической блокировкой. Он исключает ситуацию, когда электричество от генератора пойдет обратно в уличную сеть, поразив электромонтера или спалив оборудование. Это железное правило (ПУЭ 7.1.59), нарушать которое запрещено законом.

Материалы и комплектующие

Качество сборки напрямую зависит от выбора компонентов. Экономия на щите оборачивается пожаром. Ниже приведен исчерпывающий перечень того, что понадобится для сборки.

• Корпус щита (шкаф). Для частного дома выбирается пластиковый или металлический корпус со степенью защиты IP65 (для улицы) или IP44 (для помещений). Внутренний объем рассчитывается с запасом 30% под количество модулей.
• Вводной автоматический выключатель (QF1). Двухполюсный или трехполюсный автомат на номинал, соответствующий выделенной мощности дома (обычно 25-63 А).
• Реверсивный рубильник. Это механическое устройство с тремя положениями: Сеть — Выкл — Генератор. Выбирается на ток не ниже номинала вводного автомата.
• Контроллер автоматики ввода резерва (АВР). Электронный блок, который отслеживает наличие напряжения на входе. Есть модели с функцией самозапуска генератора (через цепь стартера) и без нее (требуется ручной запуск).
• Контактор (пускатель). Коммутационный аппарат, который физически переключает линии. Для АВР используются контакторы с блокировкой (механической или электрической), чтобы исключить одновременное включение двух источников.
• Автоматические выключатели нагрузки (QF2…QFn). Групповые автоматы на освещение, розетки, кондиционер, электроплиту, насос. Количество групп определяется проектом.
• УЗО (Устройство защитного отключения) или дифавтоматы. Обязательно ставится противопожарное УЗО (100-300 мА) на вводе и селективные УЗО (30 мА) на влажные зоны (ванна, кухня, улица).
• Шина заземления (PE) и рабочая нулевая шина (N). Отдельные изолированные шины для каждого проводника. Нельзя смешивать ноль и землю внутри щита.
• Провод и кабель. Для монтажа внутри щита используется одножильный медный провод ПВ1 (пуговка) сечением не менее 6 мм² для ввода и 2.5-4 мм² для отходящих линий.
• Генератор. Бензиновый, дизельный или газовый. Важно знать его мощность и наличие выхода на 220/380 В.
• Кабель подключения генератора. Медный гибкий кабель (КГ, ПВС) сечением, соответствующим мощности генератора (обычно 4-6 мм²). Длина — с запасом до места установки.
• DIN-рейки. Стальные профили для крепления автоматов и УЗО.
• Гребенчатые шины. Для аккуратного соединения автоматов в группы (фаза, ноль).
• Маркировочные колпачки и бирки. Обязательно подписать каждый автомат: «Розетки кухни», «Свет спальня», «Генератор ввод».

Инструменты

• Шуруповерт с битами PH2 и PZ2 (для затяжки винтов на автоматах).
• Набор отверток с изолированными ручками (шлицевые и крестовые).
• Кримпер (обжимные клещи) для наконечников НШВИ (гильзы).
• Стриппер или нож для снятия изоляции.
• Тестер напряжения (индикаторная отвертка или мультиметр).
• Уровень (обычный строительный, 40-60 см) для выравнивания корпуса.
• Перфоратор с буром (для крепления щита к стене).
• Канцелярский нож с запасными лезвиями.
• Пассатижи (плоскогубцы) и кусачки.

Пошаговая инструкция по сборке

Работа начинается с обесточивания вводного кабеля от столба. Электрик должен убедиться, что на линии нет напряжения. Все действия выполняются в строгой последовательности.

1. Монтаж корпуса и прокладка кабелей. Шкаф крепится на стену строго по уровню. Высота установки — от 1.5 до 1.7 м от пола (для удобства обслуживания). В корпус заводятся все внешние кабели: ввод от столба (СИП или ВВГ), кабель от генератора, отходящие групповые линии. Кабели фиксируются на входе сальниками или кабельными вводами. Оставляется запас длины 15-20 см для удобства подключения.
2. Установка DIN-реек и шин. Внутри шкафа на штатные места или на винты крепятся DIN-рейки. Стандартное расположение: сверху — вводной автомат и контактор, посередине — групповые автоматы и УЗО, снизу — шины PE и N. Шины крепятся на изоляторы (к корпусу они не касаются).
3. Монтаж вводного автомата (QF1) и рубильника. В левой верхней части ставится вводной автомат. Правее (или рядом) монтируется реверсивный рубильник с механической блокировкой. Рубильник должен иметь три четких положения. Важно: рубильник ставится до того, как питание уйдет на контактор, чтобы полностью разорвать цепь при ручном отключении.
4. Монтаж контактора АВР. Контактор выбирается с управляющей катушкой на 220 В. Он получает сигнал от контроллера АВР. Контактор устанавливается на DIN-рейку. К его силовым контактам подключаются: на вход — фаза и ноль от вводного автомата (после рубильника), на выход — фаза и ноль на групповые линии. Вторая пара контактов контактора — от генератора.
5. Подключение контроллера АВР. Это самый ответственный этап. Контроллер (плата) устанавливается в отдельном отсеке или на DIN-рейку. К нему подводятся:
   * Кабель питания самого контроллера (от ввода).
   * Датчик напряжения (провода, которые цепляются к фазе и нулю на вводе от сети).
   * Кабель управления генератором (сигнал на запуск/остановку). Обычно это два провода, которые замыкаются на клеммы стартера генератора.
   * Кабель питания катушки контактора.
6. Схема подключения по алгоритму Сеть-Генератор. Порядок такой:
   * От вводного автомата провод идет на рубильник (положение «Сеть»).
   * С рубильника (выход) — на вход контактора (силовые контакты).
   * Другой вход контактора (параллельно) — от автоматического выключателя, который защищает кабель от генератора.
   * Выход контактора — на шину фаз, разведенную на групповые автоматы.
   * Нулевой проводник делается аналогично: через шину, с разрывом на контакторе.
7. Сборка групповой нагрузки. На отдельные DIN-рейки устанавливаются УЗО и групповые автоматы. Сборка ведется через гребенчатые шины. Пример: УЗО на 40А/30мА — на него вешается автомат на 16А (розетки), автомат на 10А (свет) и так далее. Важно: УЗО рассчитывается на больший ток, чем защищающий его автомат (УЗО на 40А, автомат на 25А).
8. Разводка нуля и земли. Все синие (нулевые) проводники групповых линий собираются на шине N. Все желто-зеленые (заземление) — на шине PE. Шина PE соединяется с заземляющим контуром дома. Между N и PE в щите перемычка не ставится (кроме систем TN-C-S, где разделение делается на вводе).
9. Зачистка и обжим проводов. Концы проводов зачищаются строго на длину контактной площадки автомата (10-12 мм). На каждый многожильный провод обязательно надевается наконечник НШВИ и обжимается кримпером. Оголенный медный провод под винтом автомата со временем окисляется и греется. Это главная ошибка новичков.
10. Маркировка и проверка. Каждый провод и автомат подписывается маркером или надевается бирка. После сборки всех цепей, до включения генератора, прозванивается схема тестером. Проверяется отсутствие короткого замыкания между фазами и корпусом щита. Подается напряжение от сети — проверяется работа УЗО (кнопка «Тест»).
11. Настройка контроллера АВР. На панели контроллера выставляются параметры:
    * Порог срабатывания по напряжению (например, отключение при падении до 180В).
    * Время задержки на запуск генератора (3-10 секунд, чтобы исключить ложные срабатывания при моргании света).
    * Время задержки на остановку генератора (1-3 минуты для остывания двигателя).
12. Пробный пуск генератора. Отключается вводной автомат. Контроллер АВР через 5-10 секунд подает сигнал на стартер генератора. Генератор запускается, прогревается (обычно 20-30 секунд), после чего контактор переключается на него. Проверяется работа холодильника, насоса, света. Затем включается вводной автомат (имитация восстановления сети) — контактор переключается обратно на сеть, а через 1-2 минуты генератор глушится.

Типичные ошибки и как их избежать

Первая и самая опасная — использование дешевых автоматов и контакторов без механической блокировки. Если контактор «залипнет», два источника питания подключатся одновременно, что приведет к пожару. Реверсивный рубильник с блокировкой обязателен — он дублирует защиту.

Вторая ошибка — неправильное сечение провода. Кабель от генератора до щита должен держать полный ток всех нагрузок. Если генератор выдает 7 кВт (32 А), то сечение кабеля должно быть не менее 6 мм² по меди. Тонкий провод греется и может загореться.

Третья ошибка — игнорирование заземления генератора. Корпус генератора обязательно соединяется медным проводом сечением 6-10 мм² с контуром заземления дома. Без этого при пробое изоляции на корпус вы получите удар током, а УЗО может не сработать.

Четвертая ошибка — неправильная сборка нулей. Часто путают рабочий ноль (N) и защитный (PE). В щите они должны быть разделены. Если их соединить вместе, УЗО будет ложно срабатывать или не сработает при утечке.

Проверка работоспособности и ввод в эксплуатацию

Перед тем как закрыть крышку щита, проводится финальная проверка:

• Затягиваются все винтовые соединения (с усилием, указанным на корпусе автомата).
• Проверяется заземление: сопротивление контура заземления не должно превышать 4 Ом (замеряется мегомметром).
• Включается вводной автомат — идет проверка напряжения на каждой фазе.
• Отключается вводной автомат — запускается генератор в ручном режиме, проверяется переключение.
• Включается автоматический режим АВР.

После успешного тестирования крышка щита закрывается и пломбируется. На корпусе делается надпись: «Вводной автомат», «Генератор», «Группы». Никогда не храните в щите посторонние предметы или монтажные схемы на бумаге — это опасно.

Собранный таким образом щит прослужит десятилетия без сбоев. Это та инвестиция, которая окупается каждой секундой бесперебойной работы насоса отопления холодной зимой или работой холодильника в летнюю грозу. Главное — не торопиться, соблюдать цветовую маркировку проводов (фаза — серая/коричневая/черная, ноль — синяя, земля — желто-зеленая) и всегда иметь под рукой актуальную схему подключения.

Таблица: Смета комплектующих и спецификация материалов для сборки щита АВР

В таблице ниже приведен сводный перечень ключевых комплектующих, необходимых для самостоятельной сборки распределительного щита с системой автоматического ввода резерва (АВР) для генератора. Данные строго соответствуют описанию из статьи: указаны номиналы токов, степени защиты, сечения проводников и критические требования к компонентам, обеспечивающим безопасность.

Категория	Наименование компонента	Технические характеристики (из статьи)	Ключевое требование / Примечание
Корпус и монтаж	Корпус щита (шкаф)	Пластик или металл, IP65 (улица) или IP44 (помещение)	Внутренний объем рассчитывается с запасом 30% под количество модулей
	DIN-рейки	Стальные профили	Для крепления автоматов и УЗО
Ввод и коммутация	Вводной автоматический выключатель (QF1)	Двухполюсный или трехполюсный, номинал 25-63 А	Соответствует выделенной мощности дома
	Реверсивный рубильник с механической блокировкой	Три положения: Сеть — Выкл — Генератор. Ток не ниже номинала вводного автомата	Обязателен. Исключает подачу напряжения от генератора в уличную сеть (ПУЭ 7.1.59)
Система АВР	Контроллер автоматики ввода резерва (АВР)	Электронный блок с функцией самозапуска (через цепь стартера) или без нее	Отслеживает напряжение на вводе; командует запуском/остановкой генератора
	Контактор (пускатель)	С управляющей катушкой на 220 В	Обязательно с блокировкой (механической или электрической). Исключает одновременное включение двух источников
Защита линий	Автоматические выключатели нагрузки (QF2…QFn)	Групповые автоматы (освещение, розетки, кондиционер, электроплита, насос)	Количество групп определяется проектом
	УЗО / Дифавтоматы	Противопожарное УЗО на вводе (100-300 мА); селективные УЗО (30 мА) на влажные зоны	Пример сборки: УЗО на 40А/30мА + автомат на 16А (розетки)
Шины и проводка	Шина заземления (PE) и рабочая нулевая шина (N)	Отдельные изолированные шины	Смешивать ноль и землю внутри щита запрещено
	Провод для монтажа внутри щита	Одножильный медный провод ПВ1 (пуговка)	Сечение: не менее 6 мм² для ввода, 2.5-4 мм² для отходящих линий
Подключение генератора	Кабель подключения генератора	Медный гибкий кабель (КГ, ПВС)	Сечение 4-6 мм² (зависит от мощности генератора). Длина — с запасом
	Заземление генератора	Медный провод сечением 6-10 мм²	Соединяется с контуром заземления дома. Без этого при пробое изоляции — удар током
Пример ошибки по сечению	Кабель «генератор-щит» для нагрузки 7 кВт (32 А)	Минимальное сечение по меди: 6 мм²	Тонкий провод греется и может загореться
Финал	Сопротивление контура заземления	Не должно превышать 4 Ом	Замеряется мегомметром

Частые вопросы по теме (FAQ)

Какое сечение кабеля нужно использовать для подключения генератора к щиту АВР?

Кабель от генератора до щита должен держать полный ток всех нагрузок. Если генератор выдает 7 кВт (32 А), то сечение кабеля должно быть не менее 6 мм² по меди. Тонкий провод греется и может загореться.

Обязательно ли ставить реверсивный рубильник, если есть автоматика АВР?

Да, реверсивный рубильник с механической блокировкой обязателен. Он дублирует защиту и исключает ситуацию, когда электричество от генератора пойдет обратно в уличную сеть, поразив электромонтера или спалив оборудование. Это железное правило (ПУЭ 7.1.59), нарушать которое запрещено законом.

Как правильно соединить нулевые проводники в щите с АВР?

Все синие (нулевые) проводники групповых линий собираются на шине N. Все желто-зеленые (заземление) — на шине PE. Между N и PE в щите перемычка не ставится (кроме систем TN-C-S, где разделение делается на вводе). Если их соединить вместе, УЗО будет ложно срабатывать или не сработает при утечке.

Каким должно быть заземление генератора при подключении через АВР?

Корпус генератора обязательно соединяется медным проводом сечением 6-10 мм² с контуром заземления дома. Без этого при пробое изоляции на корпус вы получите удар током, а УЗО может не сработать.

Какие параметры нужно настроить на контроллере АВР после сборки щита?

На панели контроллера выставляются параметры: порог срабатывания по напряжению (например, отключение при падении до 180В), время задержки на запуск генератора (3-10 секунд, чтобы исключить ложные срабатывания при моргании света), время задержки на остановку генератора (1-3 минуты для остывания двигателя).
