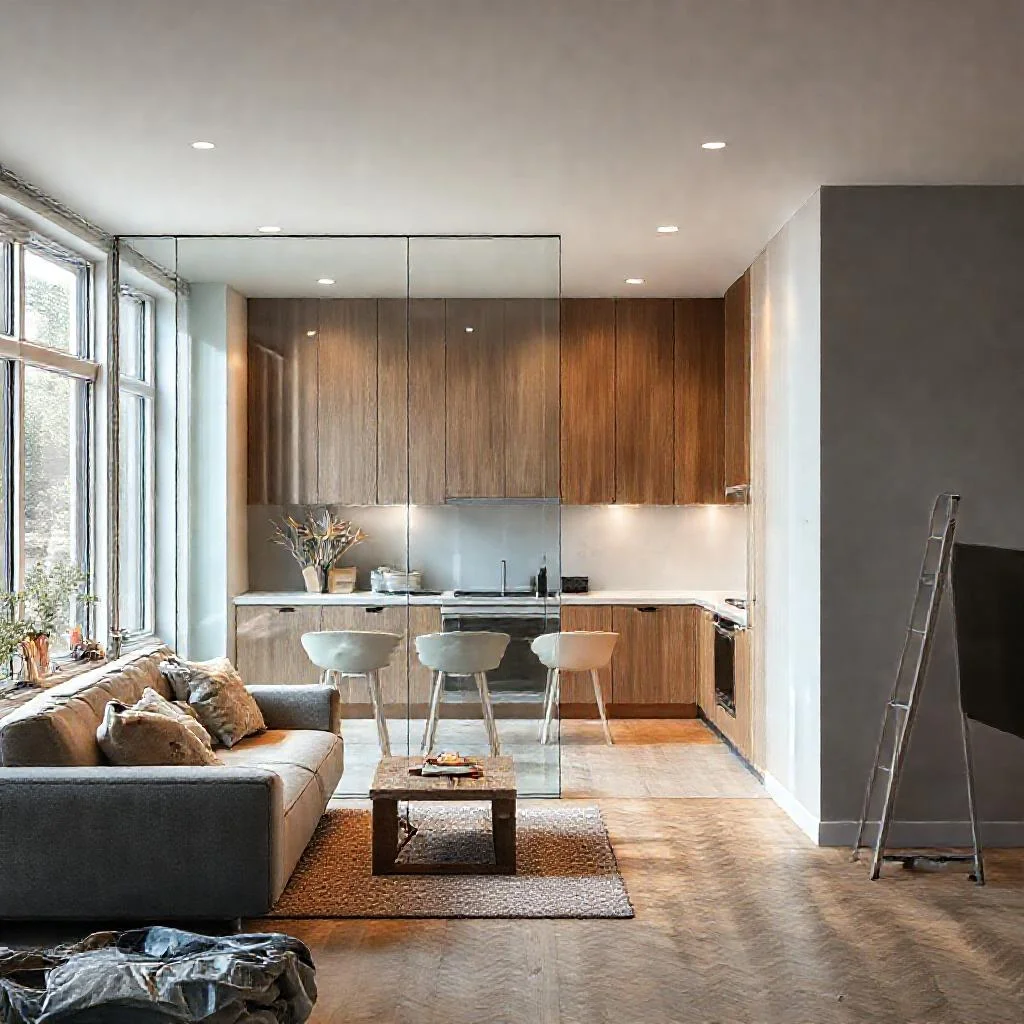

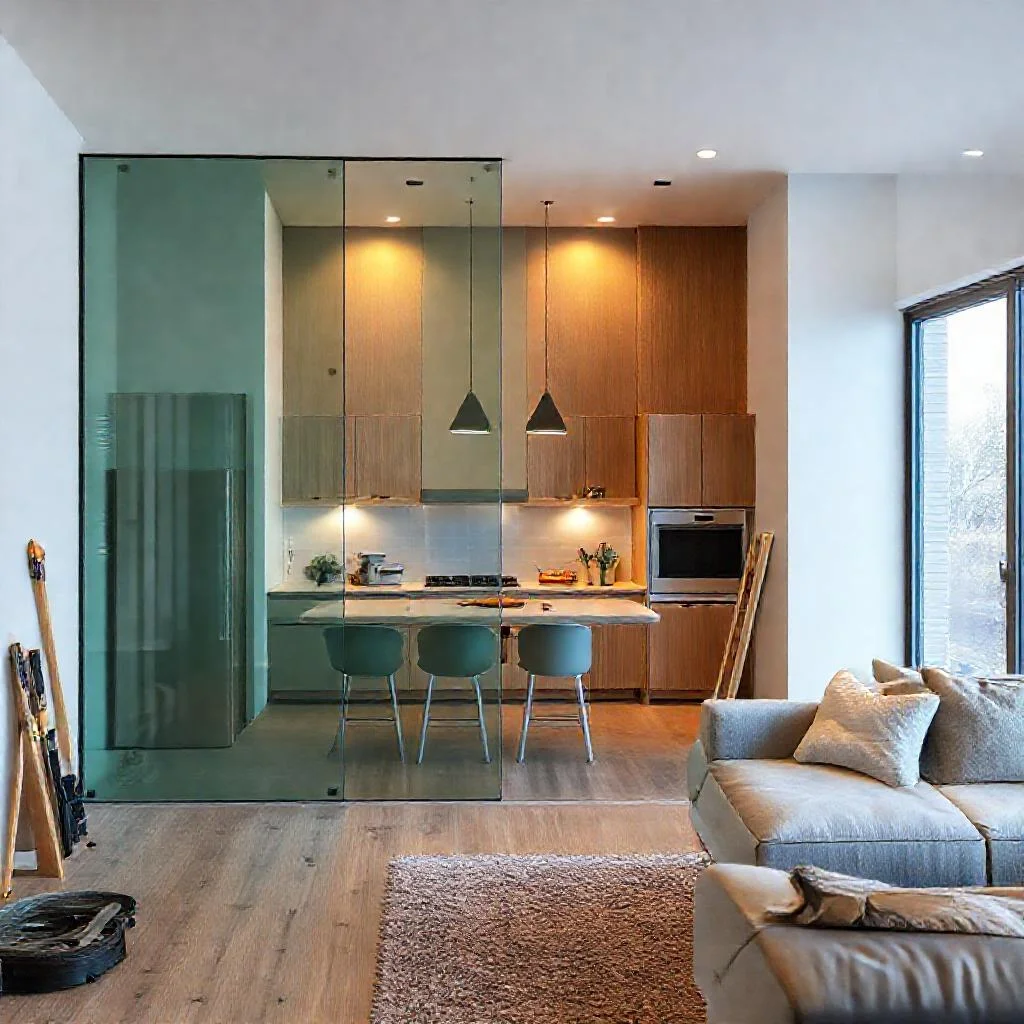

Как зонировать кухню-гостиную перегородкой из смарт-стекла PDLC
Смарт-стекло (PDLC — Polymer Dispersed Liquid Crystal) — это технологичное решение, которое позволяет управлять прозрачностью перегородки одним нажатием кнопки. В матовом состоянии такая стена даёт приватность, а в прозрачном — объединяет пространство. Установка требует аккуратности и чёткого следования инструкции, но результат окупает усилия.
Шаг 1. Проектирование и замеры
Перед закупкой материалов нужно точно определить размеры перегородки. Стандартная ширина полотна смарт-стекла редко превышает 1200 мм из-за технологии производства. Если проём шире, придётся делать створки или стыковать панели. Высота потолков диктует высоту конструкции: замеряйте расстояние от пола до потолка в трёх точках по ширине проёма. Если перепад больше 5 мм, потребуется регулируемый каркас.
Важно учесть, что смарт-стекло — это сэндвич: два слоя закалённого стекла (4-6 мм) с жидкокристаллической плёнкой между ними. Вес одного квадратного метра такой конструкции — 25-30 кг. Каркас и крепёж должны выдерживать эту нагрузку. Тип управления (пульт, настенный выключатель или голосовой помощник) выбирается на этапе заказа, так как это влияет на разводку проводов.
Определите место для блока питания. Он должен быть доступен для обслуживания, но скрыт от глаз. Обычно блок прячут в верхнем коробе перегородки или в ближайшемшкафу. Длина штатного кабеля от стекла к блоку питания — 2-3 метра. Если нужно дальше, заранее согласуйте это с производителем.
Шаг 2. Инструменты и материалы
- Рулетка (5 метров), лазерный нивелир, угольник, карандаш.
- Уровень (пузырьковый, 2 метра) — проверка горизонтали и вертикали обязательна.
- Перфоратор или ударная дрель с буром для бетона (диаметр под дюбель).
- Шуруповёрт и набор бит.
- Аккумуляторный степлер (если работаете с деревянным каркасом).
- Монтажная пена для заполнения зазоров (профессиональная, пистолетная).
- Силиконовый герметик — нейтральный, кислотный может повредить плёнку.
- Алюминиевый профиль для раздвижных или стационарных систем.
- Саморезы по металлу и дюбель-гвозди «быстрый монтаж» (6х40 мм или 6х60 мм).
- Крепеж для стекла: прижимные планки, резиновые прокладки, коннекторы.
- Кабель ПВС 2х0,75 — для подключения смарт-плёнки к блоку питания (напряжение 65 В).
- Клеммы Wago (двух- или трёхконтактные).
- Изолента ПВХ и термоусадка (для изоляции соединений).
- Мультиметр — для проверки контактов перед подачей тока.
Шаг 3. Монтаж каркаса или направляющих
- Разметка. С помощью лазерного нивелира отбейте на полу и потолке линию будущей перегородки. Она должна быть строго вертикальна и совпадать с уровнем стен. Отметьте места крепления профиля.
- Фиксация направляющих. Если перегородка раздвижная, закрепите верхнюю алюминиевую направляющую к потолку через каждые 40-50 см. Для стационарной установки монтируется цельный каркас из металлического профиля (как под гипсокартон) или специальный алюминиевый рамный профиль. В каждой точке крепления используйте по два дюбель-гвоздя — это исключит проворот.
- Проверка горизонта. Положите уровень на нижнюю часть профиля. Если есть перекосы, выровняйте их регулировочными винтами или подложками. Допуск — не более 1 мм на 1 метр длины.
- Усиление. Для несущей рамы используйте профиль толщиной не менее 1,5 мм. Если перегородка высокая (более 2,5 м), добавьте промежуточные вертикальные стойки через каждые 800-900 мм. Каркас должен быть жёстко связан с полом, потолком и стенами.
- Защита. Все металлические части обработайте антикоррозийным составом, если помещение влажное (кухня у плиты). В обычных условиях достаточно грунтовки.
Шаг 4. Подготовка смарт-стекла к установке
- Распаковка. Достаньте стекло из упаковки за 24 часа до монтажа, чтобы оно акклиматизировалось при комнатной температуре (18–25 °C). Проверьте целостность: сколы, царапины, трещины недопустимы. Убедитесь, что провода питания выведены из слоя плёнки (обычно тонкий кабель в силиконовой изоляции).
- Подключение тестовое. До фиксации стекла в раме подключите его к блоку питания (65 В). При подаче тока плёнка должна стать прозрачной — это проверка работоспособности. Если стекло мутное или есть тёмные пятна, значит повреждены электроды — такой элемент возвращают.
- Подготовка контактов. Зачистите выводы проводов от изоляции на 10-15 мм. Припаяйте или обожмите их гильзами. Используйте термоусадку, чтобы изолировать место спайки. Никогда не соединяйте провода скруткой — это создаст нагрев и короткое замыкание.
Смарт-плёнка питается пониженным напряжением 65 В. Кабель ПВС 2х0,75 подходит для прокладки линии от выключателя к блоку питания. Сечение жил 0,75 кв.мм достаточно при мощности до 60 Вт на квадратный метр стекла. Не путайте низковольтную цепь с бытовой сетью 220 В — это разные контуры.
Шаг 5. Установка стекла в профиль
- Укладка. Если система раздвижная, положите стекло на ролики или подвесы. В стационарной конструкции установите его в пазы профиля, используя резиновые прокладки для амортизации. Стекло не должно касаться металла напрямую — только через эластичный уплотнитель.
- Фиксация. Закрепите прижимные планки. Шаг между винтами — не более 30 см. Затягивайте крепёж с одинаковым усилием: перекос стекла приведёт к трещине. Регулируйте положение с помощью пластиковых клиньев.
- Дополнительная герметизация. По периметру стекла нанесите слой нейтрального силикона. Это предотвратит попадание пара и жира на жидкокристаллическую плёнку. Излишки герметика сразу уберите влажной губкой — после высыхания его сложно отмыть.
- Выдержка. Оставьте перегородку в покое на 6-8 часов, чтобы герметик схватился. Не включайте стекло до полного отверждения.
Шаг 6. Электрическое подключение
- Монтаж блока питания. Установите блок в заранее подготовленный короб. Он должен быть сухим и проветриваемым. Подключите к нему кабель 220 В через автомат на 6 А. Если блок питания внешний (как на светодиодную ленту), закрепите его на негорючем основании.
- Прокладка низковольтной линии. От блока питания к стеклу протяните кабель ПВС 2х0,75. Избегайте перегибов и скручивания — это создаёт наводки. Длина линии не должна превышать 10 метров, иначе напряжение упадёт.
- Подключение выключателя. Установите в стену выключатель (одноклавишный или дистанционный). Для пульта потребуется приёмник, который прячут в нише. Соедините контакты согласно схеме: L (фаза) — вход, N (ноль) — общий, выход — к блоку питания.
- Проверка. Включите автомат. Подайте питание на выключатель. Убедитесь, что стекло переключается между прозрачным и матовым состоянием без задержки. Прослушайте блок питания: гудение или треск указывают на неисправность.
- Фиксация проводов. Уложите кабель в кабель-канал или гофру. Оставьте петлю провода у стекла длиной 10-15 см — это позволит заменить блок без демонтажа полотна.
Шаг 7. Финальная отделка и проверка
- Маскировка стыков. Если перегородка глухая, закройте монтажный зазор между профилем и стеной декоративной накладкой (алюминий или пластик). Швы между панелями смарт-стекла заполните герметиком в цвет рамы.
- Уборка. Очистите стекло от пыли и отпечатков специальным средством без абразива. Не используйте спирт или ацетон — они повредят полимерную плёнку. Только мягкая микрофибра и вода с мылом.
- Финальный тест. Проверьте все режимы работы: включено (прозрачно), выключено (матово). Температура на поверхности стекла не должна превышать +25 °С при работе. Если перегородка греется сильнее, отключите питание — это признак короткого замыкания.
- Инструктаж. Объясните домочадцам, что смарт-стекло нельзя бить, царапать абразивами и подключать к сети 220 В напрямую без блока. Напряжение питания плёнки — 65 В постоянного тока, оно безопасно для человека, но нарушение изоляции вызовет отказ системы.
Возможные ошибки и их решение
Неровная установка. Если стекло «ходит» в раме, значит недостаточно затянуты прижимные планки или неверно выставлен уровень. Демонтируйте одну сторону, подложите дополнительные клинья и повторите фиксацию. Усадка каркаса после монтажа — естественное явление, поэтому регулировка нужна через месяц.
Потемнение по краям. Если матовая зона стала неравномерной, проверьте контакт кабеля с электродом. Плохая пайка или окисление — частая причина. Зачистите контакты наждачной бумагой (нулёвкой) и обожмите заново.
Стекло не переключается. Начинайте диагностику с мультиметра. Проверьте напряжение на выходе блока питания: должно быть 65 В ±5 В. Если есть, значит проблема в плёнке — заводской брак. Если нет — замените блок.
Скрип и хруст. Это следствие трения стекла о незагерметизированные края профиля. Снимите прижимные планки, обработайте стыки тонким слоем силиконовой смазки и установите всё обратно.
Советы для долговечной работы
Не ставьте перегородку вплотную к газовой плите или варочной поверхности с открытым огнём. Температура свыше 60 °C разрушает жидкокристаллический слой. Расстояние до источника тепла должно быть не менее 30 см. Если кухня совмещена с гостиной, установите датчик задымлённости — смарт-стекло не блокирует дым, но создаёт иллюзию изоляции.
Раз в год проверяйте герметизацию стыков. Со временем силикон теряет эластичность, особенно в зоне повышенной влажности. Обновляйте слой по мере износа. При мытьё стекла не используйте струю воды под давлением — влага попадёт в разъёмы.
Если перегородка раздвижная, смазывайте ролики силиконовой смазкой каждые полгода. Металлические направляющие чистят от грязи и жира раствором изопропилового спирта (30% спирта на 70% воды). Спирт быстро испаряется и не повреждает плёнку.
Итог
Зонирование кухни-гостиной смарт-стеклом — задача средней сложности, которая под силу домашнему мастеру при наличии базовых навыков электрика и плотника. Главное — не экономить на профиле и блоке питания. Качественный блок (с защитой от перегрева и короткого замыкания) стоит 2000-3000 рублей, но окупается спокойствием. Стекло служит 10-15 лет без потери яркости переключения, если монтаж правильный.
Таблица: Смета материалов и параметров для монтажа перегородки из смарт-стекла PDLC
В таблице ниже приведены ключевые материалы, инструменты и технические характеристики, упомянутые в статье. Данные строго соответствуют тексту: указаны фактические размеры стекла, параметры напряжения, сечения кабеля, а также цены на критически важные элементы, такие как блок питания.
| Категория | Наименование / Параметр | Характеристики / Значение (из текста) | Примечание (из текста) |
|---|---|---|---|
| Смарт-стекло (PDLC) | Стандартная ширина полотна | ≤ 1200 мм | Из-за технологии производства. Для широких проемов — створки или стыковка. |
| Конструкция сэндвича | 2 слоя закаленного стекла (4-6 мм) + жидкокристаллическая плёнка | — | |
| Вес 1 м² конструкции | 25-30 кг | Каркас и крепеж должны выдерживать эту нагрузку. | |
| Рабочее напряжение питания плёнки | 65 В (постоянного тока) | Пониженное, безопасное для человека. Не путать с сетью 220 В. | |
| Блок питания | Функция | Питание смарт-плёнки | — |
| Стоимость качественного блока | 2000-3000 рублей | С защитой от перегрева и короткого замыкания. | |
| Электрика | Кабель для подключения к блоку питания | ПВС 2х0,75 | Сечение 0,75 кв.мм достаточно при мощности до 60 Вт/м² стекла. |
| Длина штатного кабеля от стекла к блоку | 2-3 метра | Если нужно дальше — согласовать с производителем. | |
| Инструменты (ключевые) | Уровень | Пузырьковый, 2 метра | Обязателен для проверки горизонтали и вертикали. |
| Мультиметр | — | Для проверки контактов и напряжения (65 В ±5 В) перед подачей тока. | |
| Монтаж и допуски | Длина кабеля от блока к стеклу (макс.) | ≤ 10 метров | Иначе напряжение упадет. |
| Крепление профиля к потолку (шаг) | Каждые 40-50 см | Для раздвижной перегородки. | |
| Шаг винтов на прижимных планках | Не более 30 см | — | |
| Допуск при установке | Перепад высоты проема > 5 мм | Требует регулируемого каркаса. Допуск уровня: не более 1 мм на 1 метр длины. | |
| Расходные материалы | Герметик | Нейтральный силиконовый | Кислотный может повредить плёнку. |
| Дюбель-гвозди «быстрый монтаж» | 6х40 мм или 6х60 мм | — |
Частые вопросы по теме (FAQ)
Какой вес имеет 1 кв. метр смарт-стекла?
Вес одного квадратного метра смарт-стекла составляет 25-30 кг. Это необходимо учитывать при проектировании каркаса и выборе крепежа.
Какое напряжение требуется для питания перегородки?
Смарт-плёнка питается пониженным напряжением 65 В постоянного тока. Для прокладки линии от выключателя к блоку питания используется кабель ПВС 2х0,75. Важно не путать эту низковольтную цепь с бытовой сетью 220 В, так как это разные контуры. Блок питания подключается к сети 220 В через автомат на 6 А.
Сколько стоит качественный блок питания для такой перегородки?
Качественный блок питания с защитой от перегрева и короткого замыкания стоит 2000-3000 рублей. Не рекомендуется экономить на этом элементе, так как он окупается безопасностью и надежностью работы всей системы.
Как правильно подключить провода к смарт-стеклу?
Зачистите выводы проводов от изоляции на 10-15 мм, затем припаяйте или обожмите их гильзами. Для изоляции места спайки используйте термоусадку. Ни в коем случае не соединяйте провода скруткой — это приведет к нагреву и короткому замыканию. Перед фиксацией стекла в раме обязательно проведите тестовое подключение к блоку питания: при подаче тока плёнка должна стать прозрачной.
Какое минимальное расстояние должно быть до газовой плиты или варочной поверхности?
Расстояние от смарт-стекла до источника тепла (газовой плиты или варочной поверхности с открытым огнём) должно быть не менее 30 см. Температура свыше 60 °C разрушает жидкокристаллический слой.
