Нагрев перемычек из провода ПВ-3 в кросс-модуле: полный разбор дефектов
Ситуация, когда перемычка из провода ПВ-3 в кросс-модуле начинает греться, пугает любого электрика. Это не просто неприятность. Это прямой сигнал о том, что соединение работает в аварийном режиме. Нагрев ведет к разрушению изоляции, окислению контактов и в конечном итоге — к пожару. Чтобы понять, как этого избежать, нужно разобрать причины дефектов от простых к сложным.
Почему греется ПВ-3: физика процесса
Провод ПВ-3 — это многопроволочная жила. Она состоит из множества тонких медных проволочек, скрученных вместе. Именно это делает провод гибким и удобным для монтажа в щитах. Но эта же конструкция становится причиной проблем при неправильном подключении. Нагрев возникает из-за увеличения переходного сопротивления в месте контакта. Чем выше сопротивление, тем больше тепла выделяется при прохождении тока. Простая формула закона Джоуля-Ленца работает безотказно.
Кросс-модуль рассчитан на подключение жестких однопроволочных жил (ПВ-1, ПВ-2) или наконечников. Когда в зажим попадает голая многопроволочная жила ПВ-3, под винтом начинается разрушение. Даже если мастер хорошо затянул винт, со временем контакт ослабевает. Это происходит по нескольким причинам.
Причина 1: Отслоение проволочек и потеря площади контакта
Главный враг ПВ-3 — это незакрепленные кончики. При затяжке винта часть проволочек просто выталкивается из-под зажима. Оставшиеся под винтом проволочки работают с перегрузкой. Представьте ситуацию: вместо полноценных 7 проволочек под контактом осталось только 4. Ток, который должна была проводить вся жила, течет только через эти четыре. Плотность тока возрастает почти вдвое. Медь начинает греться.
Со временем оставшиеся проволочки начинают обламываться у основания зажима. Вибрация, тепловое расширение, микро-подвижки — все это работает как ножницы. Каждая обломанная проволочка — это потеря контакта. Нагрев усиливается, запуская цепную реакцию. Результат — оплавленная изоляция и обугленный кросс-модуль.
Причина 2: Трещины в металле жилы от перетяжки
Многопроволочный провод ПВ-3 не рассчитан на усилие затяжки, которое применяют для одножильного провода. Монтажники часто используют мощные шуруповерты с трещоткой или длинные отвертки. Винт вдавливает мягкий пучок проволочек в стенку зажима. Тонкие медные жилки испытывают колоссальное давление.
Результат — микротрещины и надрывы на отдельных проволочках. Внешне жила выглядит целой, но внутренняя структура нарушена. В месте деформации сопротивление повышается. При циклических нагрузках (нагрев — охлаждение) эти трещины растут. Рано или поздно жила переламывается внутри клеммы. Контакт становится точечным или вовсе пропадает. Искрение и нагрев гарантированы.
Причина 3: Нарушение технологии оконцевания
Согласно правилам устройства электроустановок (ПУЭ), многопроволочные жилы перед подключением под винт должны быть оконцованы. Самый распространенный и правильный способ — опрессовка наконечником НШВИ (наконечник штыревой втулочный изолированный). Эта операция обязательна. Она превращает пушистый пучок проволок в монолитную конструкцию. НШВИ защищает жилу от повреждения винтом и обеспечивает плотное прилегание ко всем стенкам зажима.
Ошибки при оконцевании бывают разными. Использование наконечника неподходящего сечения — слишком большого или слишком маленького. Плохая опрессовка, когда наконечник болтается на жиле. Или полное отсутствие наконечника, когда провод пихают в клемму как есть. Все это приводит к нагреву. Зажатый голый ПВ-3 — это бомба замедленного действия.
Причина 4: Ошибки «шабашников» и низкая культура монтажа
Неквалифицированные мастера часто экономят время и материалы. Вместо того чтобы снять изоляцию нормальным стриппером, они срезают ее ножом. При этом повреждается медь. На жиле остаются заусенцы и царапины. Это места будущей коррозии и микротрещин.
Другая частая ошибка — зачистка излишне длинного участка провода. Когда оголенный участок провода выглядывает из зажима, это прямой путь к короткому замыканию на соседнюю клемму. Но главное — лишние проволочки не попадают под зажим, а торчат в стороны. Полезное сечение снижается.
Третья типичная ошибка — скручивание проволочек ПВ-3 пальцами или плоскогубцами перед засовыванием в клемму. Скрученный жгут выглядит плотным, но внутри между жилками остаются воздушные зазоры. При затяжке винта такой жгут пружинит. Через некоторое время контакт ослабевает еще больше, чем у просто вставленного пучка.
Частые ошибки при монтаже и отделке
Ниже перечислены конкретные нарушения, которые встречаются в работе электромонтажников. Каждая из этих ошибок способна вызвать нагрев перемычки.
- Неподготовленная жила без НШВИ. Самая грубая ошибка. ПВ-3 любого сечения (1.5, 2.5, 4 мм²) требует опрессовки наконечником. Игнорирование этого правила гарантирует разрушение контакта в будущем. Опрессовка НШВИ — это единственный способ сделать соединение надежным.
- Использование НШВИ неправильного размера. Если наконечник слишком велик, он не обожмет жилу. Если слишком мал — жила не влезет. Нужно точно подбирать наконечник под сечение кабеля. На цвет изоляции наконечника (серый, синий, желтый) ориентироваться можно, но точнее — по маркировке на втулке.
- Плохая затяжка винта. Слабое усилие приводит к плохому контакту. Слишком сильное — к срыву резьбы или раздавливанию жилы. Оптимальное усилие для клемм кросс-модулей — 0.4-0.5 Н·м. Если нет динамометрической отвертки, затягивают от руки, чувствуя упругость металла.
- Зачистка изоляции без стриппера. Нож оставляет на жиле кольцевые задиры. Это снижает усталостную прочность провода. При нагреве и остывании именно в этих местах появляются трещины. Стриппер делает ровный срез без повреждения меди.
- Эксплуатация в условиях вибрации. Если кросс-модуль установлен на подвижной панели или рядом с мощным реле, контакты должны проверяться чаще. Вибрация раскручивает винты и разрушает незакрепленные жилы.
- Пайка ПВ-3 для зажима. Некоторые мастера лудят кончик провода, чтобы сделать его твердым. Это плохая практика. Олово под давлением винта со временем деформируется (течет). Контакт разбалтывается. Кроме того, пайка создает жесткий переход, где провод может переломиться.
- Укладка перемычки с натягом. Если провод слишком короткий и его натягивают до клеммы, на жилу действует постоянное усилие. Это приводит к деформации в месте зажима и ослаблению контакта. Всегда нужно оставлять небольшой запас длины провода.
Почему нельзя игнорировать нагрев
Температура плавления изоляции ПВХ (ПВ-3) составляет около 150°C. При нагреве выше 80°C изоляция начинает размягчаться и терять изоляционные свойства. Это прямой путь к межфазному замыканию. Мало того, что перемычка перегорает — страдает весь кросс-модуль. Пластик корпуса плавится, контакты соседних клемм оголяются или закорачиваются.

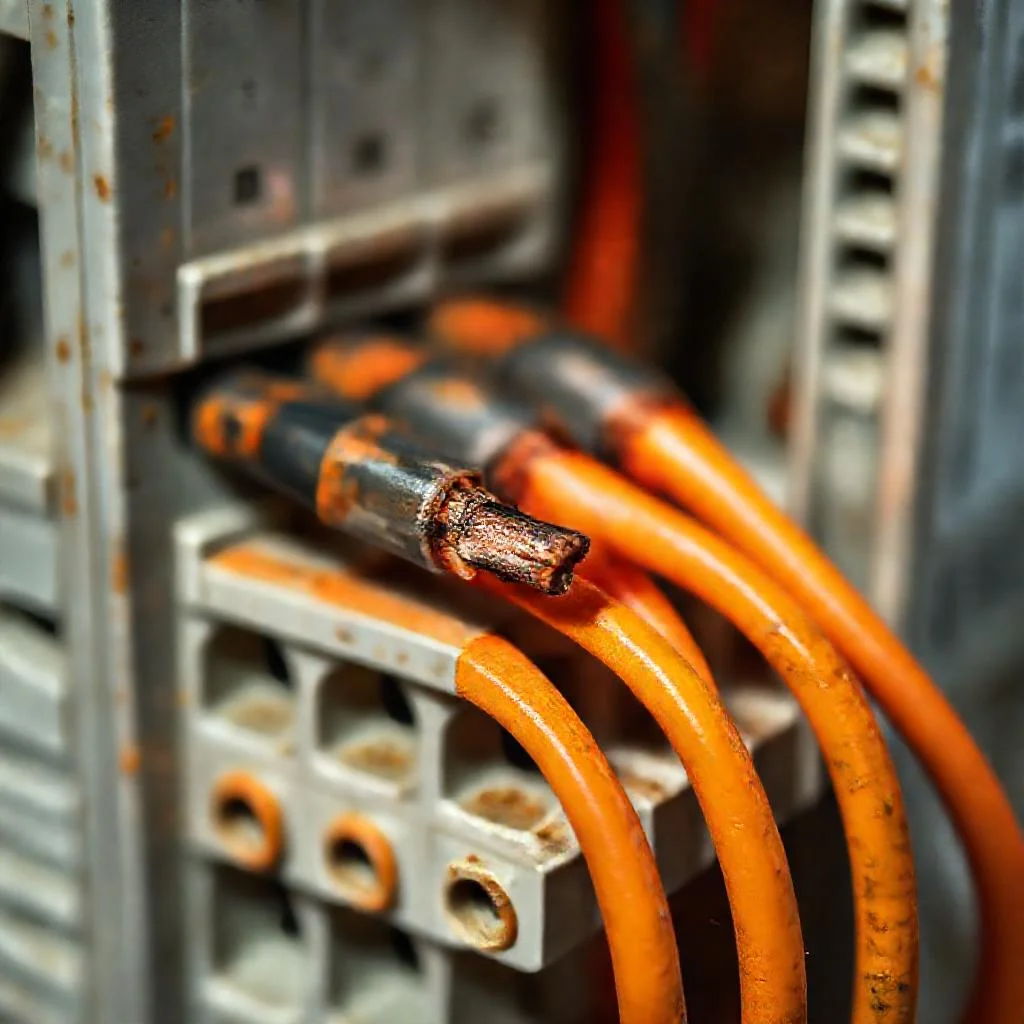

Визуальный признак проблемы — потемневший кончик провода или оплавленная изоляция НШВИ. Если мастер заметил такое при плановом осмотре, жилу нужно перезаделать. Отрезать поврежденный участок, заново снять изоляцию стриппером, надеть новый наконечник и правильно опрессовать.
Как правильно сделать перемычку из ПВ-3
Порядок действий для создания надежного соединения прост. Соблюдение технологии занимает всего на минуту дольше, чем работа «на глаз», но экономит часы на поиск и устранение неисправности.
- Отмерить и отрезать провод. Длина перемычки должна быть с небольшим запасом (1-2 см). Провод должен лежать в модуле свободно, без натяжения.
- Снять изоляцию. Использовать стриппер или специальный нож. Длина оголенной части должна строго соответствовать длине втулки наконечника НШВИ плюс 1 мм. Переизбыток оголенной меди недопустим.
- Надеть наконечник НШВИ. Подобрать его под сечение жилы (например, НШВИ 1.5-8 для провода 1.5 мм²). Проволочки не должны торчать из втулки. Если сечение 2.5 мм², используется НШВИ 2.5-8.
- Опрессовать. Использовать пресс-клещи (кримпер) с соответствующей матрицей. Сделать одно-два обжатия. Проверить, что наконечник сидит плотно и не прокручивается.
- Зажать в клемму. Вставить наконечник в зажим до упора. Затянуть винт. Убедиться, что изоляция наконечника вошла в корпус клеммы, а оголенная часть не видна.
Заключение
Нагрев перемычек из ПВ-3 — это не фатальный глюк оборудования, а прямое следствие нарушения технологии монтажа. Отслоение и трещины проволочек, отсутствие обязательной опрессовки наконечниками НШВИ, перетяжка винтов и плохая зачистка — вот истинные причины. Грамотный электрик всегда помнит, что многопроволочный провод требует большего внимания, чем одножильный. Контакт, выполненный по правилам, не греется, не искрит и служит десятки лет. Экономия 10 секунд на опрессовку НШВИ оборачивается часами переделок и риском пожара. Технология проста, она не требует редких инструментов и лишних усилий. Ее соблюдение — признак профессиональной культуры.
Таблица: Причины нагрева, дефекты и требования к монтажу перемычек из провода ПВ-3 в кросс-модуле
В таблице ниже представлены систематизированные данные из статьи, описывающие физические причины нагрева, типовые ошибки монтажа, требования к материалам (ПВ-3, НШВИ) и критически важные параметры соединений. Все данные, включая сечения проводов, размеры наконечников, усилие затяжки и температурные режимы, строго соответствуют тексту статьи.
| Тип дефекта / Параметр | Описание / Причина | Критические значения / Материалы | Последствия / Требования |
|---|---|---|---|
| Отслоение проволочек | При затяжке винта часть проволочек выталкивается из-под зажима. Пример: из 7 проволочек под контактом осталось 4. | Провод ПВ-3 (многопроволочная жила) | Плотность тока возрастает почти вдвое. Медь начинает греться. Обламывание проволочек у основания зажима. |
| Трещины в металле жилы | Перетяжка винтом (мощные шуруповерты, длинные отвертки) вдавливает пучок проволочек. Возникают микротрещины и надрывы. | Усилие затяжки: 0.4-0.5 Н·м (оптимальное для клемм кросс-модулей) | Повышение сопротивления в месте деформации. При циклических нагрузках жила переламывается внутри клеммы. Искрение и нагрев. |
| Нарушение оконцевания (отсутствие НШВИ) | ПВ-3 любого сечения требует опрессовки наконечником НШВИ. Зажатый голый ПВ-3 — бомба замедленного действия. | НШВИ (наконечник штыревой втулочный изолированный) | Разрушение контакта в будущем. Превращает пушистый пучок в монолитную конструкцию. |
| Неправильный размер НШВИ | Использование наконечника неподходящего сечения (слишком большого или маленького). | НШВИ 1.5-8 для провода 1.5 мм²; НШВИ 2.5-8 для провода 2.5 мм² | Плохое обжатие жилы. Снижение надежности контакта. Точный подбор по маркировке на втулке. |
| Пайка ПВ-3 для зажима | Некачественная практика. Олово под давлением винта со временем деформируется («течет»). | Пайка оловом | Контакт разбалтывается. Создается жесткий переход, где провод может переломиться. |
| Нарушение изоляции | Нагрев ведет к разрушению изоляции. Температура плавления ПВХ-изоляции (ПВ-3) около 150°C. | Температура плавления изоляции: ~150°C. Критический нагрев: выше 80°C | Размягчение и потеря изоляционных свойств выше 80°C. Межфазное замыкание, оплавление корпуса кросс-модуля. |
| Механические повреждения при зачистке | Зачистка ножом вместо стриппера. Остаются кольцевые задиры и царапины. | Инструмент: стриппер или специальный нож | Снижение усталостной прочности провода. Появление трещин при нагреве и остывании. |
| Укладка перемычки с натягом | Провод слишком короткий, натянут до клеммы. Постоянное усилие на жилу. | Запас длины провода: 1-2 см | Деформация в месте зажима и ослабление контакта. Провод должен лежать в модуле свободно. |
Частые вопросы по теме (FAQ)
Почему греется перемычка из провода ПВ-3 в кросс-модуле, если винт хорошо затянут?
Нагрев возникает из-за увеличения переходного сопротивления. Провод ПВ-3 — многопроволочный. При затяжке винта часть проволочек выталкивается из-под зажима, и оставшиеся работают с перегрузкой по току. Со временем из-за микро-подвижек и теплового расширения оставшиеся проволочки обламываются у основания зажима, что еще больше увеличивает сопротивление и нагрев.
Обязательно ли использовать наконечники НШВИ для провода ПВ-3?
Да, согласно правилам, это обязательно. Опрессовка наконечником НШВИ превращает пучок проволок в монолитную конструкцию, защищает жилу от повреждения винтом и обеспечивает плотное прилегание ко всем стенкам зажима. Зажатый голый ПВ-3 без НШВИ — это гарантия разрушения контакта в будущем.
К каким последствиям приводит перетяжка винта при монтаже ПВ-3?
Многопроволочный провод ПВ-3 не рассчитан на усилие затяжки для одножильного провода. При сильной затяжке винт вдавливает пучок проволочек, создавая микротрещины и надрывы на отдельных жилках. Внешне жила выглядит целой, но внутренняя структура нарушена. При циклических нагрузках (нагрев-охлаждение) эти трещины растут, и жила переламывается внутри клеммы, что приводит к искрению и нагреву.
Какое оптимальное усилие затяжки винта для клемм кросс-модулей?
Оптимальное усилие для клемм кросс-модулей составляет 0.4-0.5 Н·м. Слабое усилие приводит к плохому контакту, а слишком сильное — к срыву резьбы или раздавливанию жилы. При отсутствии динамометрической отвертки затягивают от руки, чувствуя упругость металла.
Почему пайка кончика ПВ-3 для зажима считается плохой практикой?
Пайка ПВ-3 для зажима — это плохая практика. Олово под давлением винта со временем деформируется (течет), из-за чего контакт разбалтывается. Кроме того, пайка создает жесткий переход, в месте которого провод может переломиться.
