Обмерзание газового вентиля на внешнем блоке: что происходит на самом деле
Ледяная корка на медном патрубке внешнего блока — это не зимняя романтика, а четкий сигнал бедствия. Чаще всего владелец видит снежную «шубу» на тонкой трубке, которая идет от компрессора к испарителю. В исправной системе конденсат выпадает только на радиаторе внутреннего блока. Если иней появляется на улице, значит, нарушен хладоновый баланс. Мастера называют это «переохлаждением обратки». Простыми словами: жидкий фреон не успевает перейти в газ внутри помещения и улетает обратно в компрессор, замерзая на выходе.

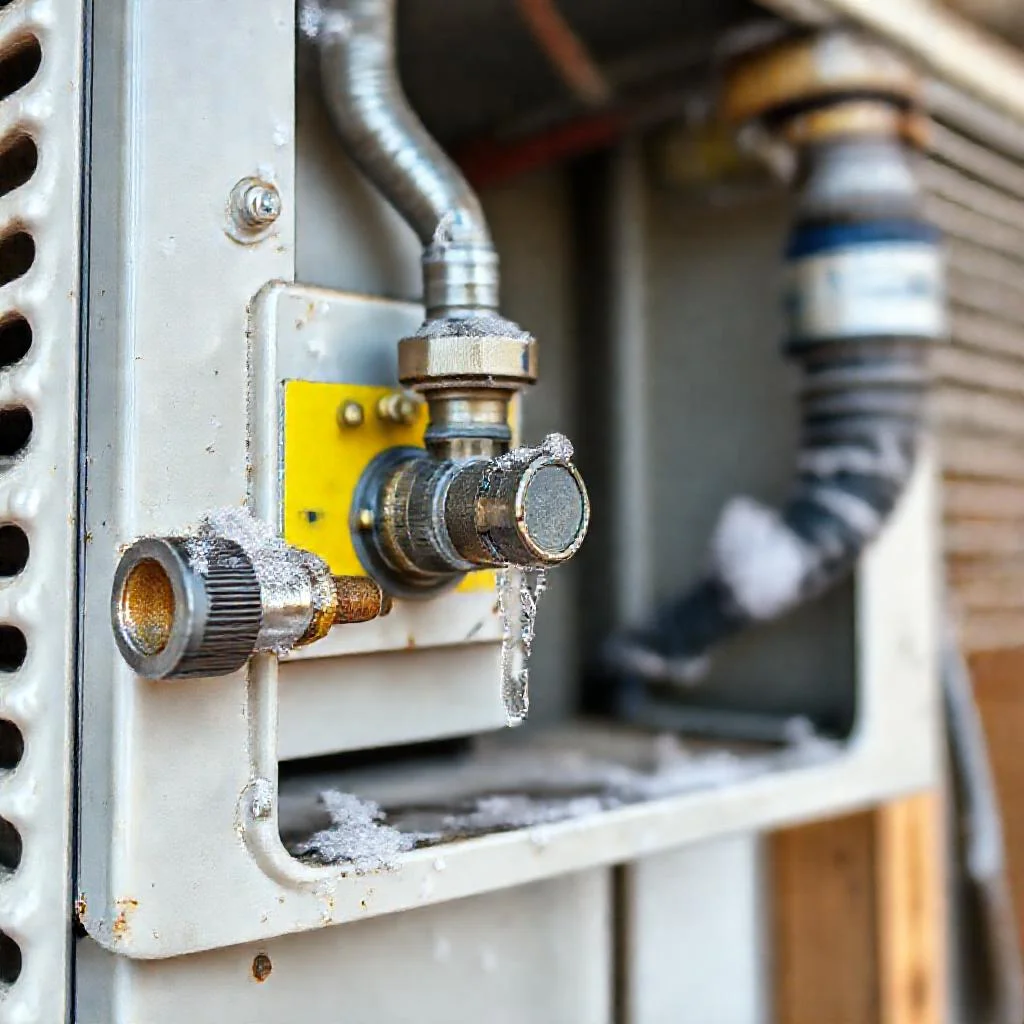

Визуально проблема выглядит как плотный слой льда на газовом вентиле (толстая трубка с теплоизоляцией) и на самом штуцере. Иногда лед расползается на соседние участки магистрали. Если не вмешаться, компрессор начнет работать с гидроударами. Это прямой путь к замене двигателя.
Почему лопается изоляция и появляются трещины
Резиновая или вспененная оболочка на газовой трубке лопается не от мороза. Причина — постоянные циклы замерзания и оттаивания. Вода попадает под изоляцию, при минусовой температуре расширяется и разрывает материал изнутри. Через год эксплуатации такая защита превращается в лохмотья.
Вторая причина — ультрафиолет. Дешевый пенополиэтилен без UV-стабилизации рассыпается на солнце за один сезон. Трещины появляются сначала на верхней стороне, затем расползаются по всей длине. Хрупкость изоляции усиливается, если монтажники использовали монтажную пену для закупорки стыков. Она дубеет на морозе и разрушает уплотнение.
Главная техническая причина: утечка хладагента
Самая распространенная причина обмерзания — потеря фреона R410A. В рабочем контуре давление держится в пределах 7-8 бар на линии всасывания. Когда газы уходят через микротрещины в вальцовках или непропаянные швы, давление падает до 3-4 бар. При таком низком давлении температура кипения фреона опускается ниже -10°C. Трубка охлаждается сильнее, чем может выдержать изоляция. Влага из воздуха конденсируется прямо на вентиле и мгновенно замерзает.
Опытный мастер при первом осмотре сразу проверяет давление. Если манометр показывает 5 бар и ниже, а лед стоит на толстой трубке — виновата разгерметизация. Заправка системы без устранения утечки даст эффект на пару дней, потом лед вернется.
Типовые точки утечки R410A
- Недостаточно затянутая гайка на газовом вентиле. Хрупкий сплав меди трескается при перетяжке.
- Плохая вальцовка — конусная часть сделана криво, фаска отсутствует.
- Микротрещины в месте пайки фильтра-осушителя.
- Повреждение медной трубы в штробе стены (часто при небрежном монтаже).
Нарушение технологии монтажа: как халтура убивает сплит
Половина проблем с обмерзанием — это ошибки установщиков. «Шабашники» экономят на материалах и времени. Вместо предписанных 15 минут вакуумирования они качают насосом 2-3 минуты. Влажный воздух остается внутри трубок. Влага смешивается с маслом компрессора, превращается в кислоту и разрушает уплотнения. Система теряет герметичность через месяц работы.
Еще один провал — неправильная длина трассы. Если расстояние между блоками превышает 7 метров без дополнительной заправки, давление в контуре падает. Хладагент не успевает подогреться до нужной температуры, и газовый вентиль начинает леденеть.
Брак при изоляции трассы
Изоляцию нельзя стягивать пластиковыми хомутами «намертво». Хомут пережимает вспененный полиэтилен, образуется мостик холода. Через зажатое место тепло проникает к трубке, на поверхности появляется конденсат. Зимой это место покрывается льдом, который разрушает изоляцию.
Правильный способ — спиральная обмотка изолентой или термоскотчем без сильного натяга. Если монтажники оставили открытыми торцы изоляции на патрубках — внутрь обязательно попадет вода. Осенью она замерзнет и разорвет оболочку к январю.
Частые ошибки при монтаже и отделке
Ниже перечислены типичные промахи, которые приводят к обмерзанию. Каждый пункт проверен на практике.
- Экономия на вакуумировании. Операция длится 20-30 минут. Халтурщики делают 5 минут, оставляя в системе 20% влажного воздуха. Влага замерзает в капиллярной трубке, блок перестает греть/холодить.
- Отсутствие азотной подушки при пайке. Если не пускать азот внутрь трубы при сварке, образуется окалина. Частички оксида меди забивают терморегулирующий вентиль, давление падает — результат тот же.
- Использование фум-ленты на резьбе. При работе с фреоном фумка не держит герметичность. Нужна только специальная тефлоновая нить или анаэробный герметик. Фум размягчается от масла, гайка начинает травить газ.
- Прокладка труб в одной изоляции. Дренажный шланг и медные трубки нельзя упаковывать в общий кожух. Конденсат с дренажа попадает на изоляцию «обратки», намокает, а зимой леденеет.
- Неправильный угол наклона дренажа. Если вода застаивается во внешнем блоке, в мороз она замерзает в поддоне. Лед передавливает газовую трубку или повреждает теплоизоляцию снизу.
- Укорачивание трубок без продувки. При резке меди образуется стружка. Если не удалить заусенцы и не продуть трассу азотом, частицы разрушат компрессор.
- Крепление внешнего блока без виброгасящих прокладок. Вибрация ослабляет соединения газового вентиля за полгода. Ослабленная гайка — гарантированная утечка.
- Отсутствие кабель-канала для электрики. Провод, болтающийся на снегу, портит уплотнитель на клеммной колодке. Влага попадает внутрь блока, замыкает датчики, и система зависает в режиме обмерзания.
- Игнорирование зимнего комплекта. Если сплит работает на обогрев зимой без подогрева дренажа и картера, конденсат замерзает в шланге. Вода уходит обратно в блок и заливает газовый вентиль.
- Стяжка изолентой без вентиляционного зазора. Плотная обмотка по всей длине трассы превращает изоляцию в парник. Под пленкой скапливается влага, которая зимой расширяется и рвет материал.
Ошибки «шабашников»: почему звонят «мальчикам» рискованно
Неквалифицированные монтажники работают по принципу «поставил и забыл». Они не используют манометрический коллектор при заправке — заливают на глаз. В результате фреона оказывается либо мало (обмерзание газового вентиля), либо много (перегрузка компрессора). Оба варианта ведут к поломке.
Типичный сценарий: мастер приезжает, видит лед на патрубке и сразу доливает R410A без проверки на утечки. Система работает 2 дня, затем лед появляется снова. Утечка не устранена. Владелец платит трижды, пока блок не выходит из строя окончательно.
Следующая халтура — использование конвейерных вальцовок вместо ручного инструмента. Дешевая китайская вальцовка дает неровный конус. Гайка не прилегает плотно, со временем появляется микрощель. Кроме того, шабашники часто перетягивают гайки медных дренажей, ломая резьбу.
Несоблюдение норм по фреону
Норматив для R410A требует заправки в жидкой фазе. Если баллон переворачивают вверх дном неправильно, в контур заходит газ с воздухом. Состав меняется, эффективность падает, давление на всасывании просаживается. В результате вместо исправного кондиционера получается ледогенератор на улице.
Также при монтаже запрещено смешивать масла. Компрессоры сплит-систем требуют полиэфирного масла (POE). Если добавлять минеральное масло «на всякий случай», химическая реакция с фреоном образует кислоту. Кислота съедает уплотнители вентиля, случается утечка.
Как отличить нормальную работу от аварийной
Исправный внешний блок в мороз может быть немного влажным, но лед на газовом вентиле не появляется. Если температура на улице ниже -15°C, небольшой иней на корпусе компрессора допускается. Но на толстой трубе с изоляцией лед — это всегда красный флаг.
Проверить себя просто: включить кондиционер на обогрев. Если через 10 минут работы газовая трубка теплее комнатной — порядок. Если она чуть теплая или холодная — давление упало. На охлаждение проверять сложнее, там нужно замерять температуру на выходе из внутреннего блока. Если из форточки дует еле теплый воздух, а на улице вентиль в снегу — диагноз ясен.
Алгоритм действий при обнаружении льда
Первое — выключить систему. Работа с замерзшим патрубком убивает компрессор. Второе — визуально осмотреть все наружные соединения. Если на гайке есть масляные подтеки, значит, утечка фреона. Третье — вызвать мастера с течеискателем. Заправка без ремонта не имеет смысла.
При замене изоляции нужно купить материал толщиной 9-13 мм для газовой трубы и 6-9 мм для жидкостной. Обязательно проклеить торцы алюминиевым скотчем. Утепление должно быть герметичным, иначе конденсат будет убивать слой каждый сезон.
Если вентиль обмерзает из-за засоренного фильтра внутреннего блока, чистка решает проблему за час. Но это скорее исключение, чем правило. Чаще виновата утечка R410A или ошибки монтажа.
Профилактика и выводы
Качественный монтаж с вакуумированием и опрессовкой азотом исключает 90% проблем с обмерзанием. Сплит-система должна стоять на виброопорах, трасса — на кронштейнах с зазором от стены. Изоляция стыкуется встык без нахлеста, но с перекрытием скотчем. Кабель управления нельзя скручивать с медными трубками в один жгут.
Приемка работы после установки включает тест на герметичность: мастер оставляет систему под давлением азота на сутки. Если давление не упало — можно заправлять фреон. Покупатель имеет право требовать акт замера падения давления.
Помните: лед на газовом вентиле не лечится доливом фреона. Без поиска утечки проблема вернется. Лучше один раз потратиться на диагностику с течеискателем, чем менять компрессор каждую зиму.
Таблица: Причины, признаки и критические параметры обмерзания газового вентиля сплит-системы
В таблице ниже приведены строго релевантные данные из статьи, систематизирующие ключевые показатели состояния системы, причины обмерзания и типовые ошибки монтажа. Все цифры, давления и перечни соответствуют тексту.
| Параметр / Условие | Нормальное значение / Признак | Аварийное значение / Признак | Причина (согласно статье) |
|---|---|---|---|
| Давление фреона R410A на линии всасывания | 7–8 бар | 3–4 бар (падение), 5 бар и ниже (критично) | Утечка хладагента через микротрещины в вальцовках, непропаянные швы, ослабленные гайки |
| Температура кипения фреона при низком давлении | Выше -10°C (в рабочем диапазоне) | Ниже -10°C | Падение давления из-за разгерметизации контура |
| Визуальное состояние газового вентиля (толстая трубка) | Чистый, без льда, допускается небольшая влажность в мороз | Плотный слой льда на вентиле, штуцере, изоляции; ледяная «шуба» | Переохлаждение обратки, жидкий фреон не испарился в помещении |
| Температура газовой трубки при работе на обогрев (через 10 мин) | Теплее комнатной температуры | Чуть теплая или холодная | Падение давления, неисправность |
| Качество изоляции газовой трубки | Цельная, без трещин, торцы герметично проклеены алюминиевым скотчем | Разрывы, «лохмотья», трещины на верхней стороне | Циклы замерзания/оттаивания, УФ-излучение (дешевый пенополиэтилен без стабилизации), пережатие пластиковыми хомутами |
| Требуемая толщина изоляции (при замене) | Газовая труба: 9–13 мм; Жидкостная труба: 6–9 мм | Меньше указанных значений | Недостаточная защита от конденсата и промерзания |
| Время вакуумирования системы | 15–30 минут (предписанное) | 2–3 минуты (халтура), 5 минут (недостаточно) | Остаток влажного воздуха в системе, образование кислоты, разрушение уплотнений |
| Длина трассы между блоками | До 7 метров (без доп. заправки) | Более 7 метров (без дополнительной заправки фреона) | Падение давления в контуре, недогрев хладагента |
| Герметизация резьбовых соединений | Специальная тефлоновая нить или анаэробный герметик | Фум-лента | Фум-лента размягчается от масла, гайка травит газ |
| Технология пайки медных труб | С азотной подушкой (продувка азотом) | Без азотной подушки | Образование окалины (оксида меди), засорение терморегулирующего вентиля |
Частые вопросы по теме (FAQ)
Почему обмерзает газовый вентиль на внешнем блоке сплит-системы?
Основная техническая причина — потеря хладагента R410A. В рабочем контуре давление держится в пределах 7-8 бар на линии всасывания. Когда давление падает до 3-4 бар из-за утечки (микротрещины в вальцовках, непропаянные швы), температура кипения фреона опускается ниже -10°C. Влага из воздуха конденсируется на вентиле и мгновенно замерзает, образуя ледяную корку.
Какие ошибки монтажа чаще всего приводят к обмерзанию?
Самая распространенная халтура — экономия на вакуумировании. Вместо предписанных 15-20 минут «шабашники» качают насосом 2-5 минут, оставляя влажный воздух в системе. Также приводят к проблеме: отсутствие азотной подушки при пайке (образуется окалина), использование фум-ленты на резьбе вместо тефлоновой нити, пережим теплоизоляции пластиковыми хомутами и превышение длины трассы более 7 метров без дополнительной заправки.
Почему лопается изоляция на газовой трубке?
Изоляция разрушается из-за циклов замерзания/оттаивания. Вода попадает под оболочку, при минусовой температуре расширяется и разрывает материал изнутри. Вторая причина — ультрафиолет: дешевый пенополиэтилен без UV-стабилизации рассыпается за один сезон. Трещины усиливаются, если монтажники использовали монтажную пену для стыков — она дубеет на морозе и разрушает уплотнение.
Как отличить нормальную работу внешнего блока от аварийной?
Исправный блок в мороз может быть влажным, но лед на газовом вентиле (толстая трубка с теплоизоляцией) не появляется. Для проверки включите сплит на обогрев: если через 10 минут газовая трубка теплее комнатной — порядок. Если она чуть теплая или холодная — давление упало. При температуре ниже -15°C допускается легкий иней на корпусе компрессора, но не на газовом патрубке.
Что делать, если на газовом вентиле уже появился лед?
Первое — немедленно выключить систему, работа с замерзшим патрубком убивает компрессор. Визуально осмотрите соединения: масляные подтеки на гайке указывают на утечку фреона. Затем вызовите мастера с течеискателем — заправка без ремонта даст эффект на пару дней. Для замены изоляции нужен материал толщиной 9-13 мм для газовой трубы и 6-9 мм для жидкостной с обязательной проклейкой торцов алюминиевым скотчем.
