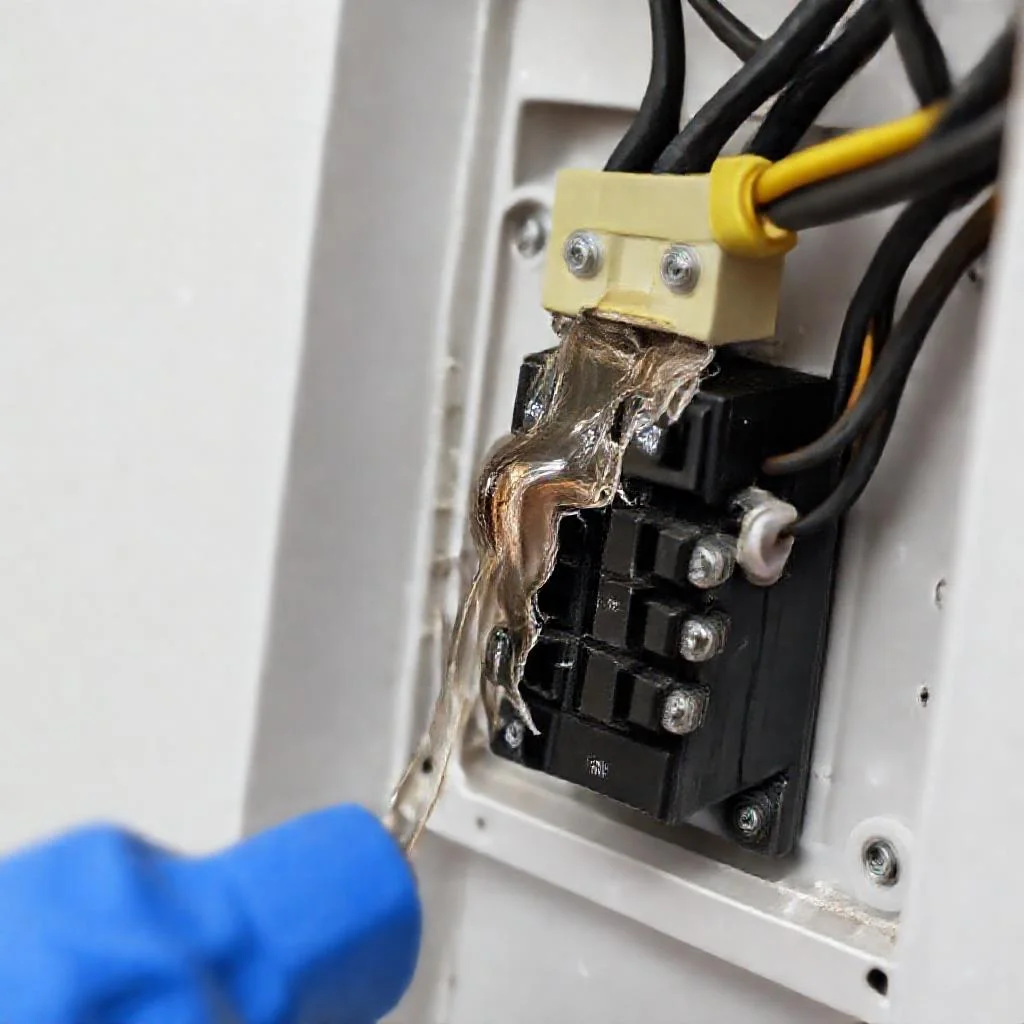

Оплавление нулевой шины в пластиковом электрощите: анатомия аварии
Когда вскрывают дверцу распределительного щита, а там — черная копоть, оплавленные провода и пластик, который потек как воск, настроение портится у всех. Самое страшное — это оплавление нулевой шины (N-шины). Обыватель думает: «Ноль сгорел? Откуда там горение?»
На самом деле ноль не сгорает сам по себе. Он плавится из-за выделения огромного тепла. Это тепло — результат высокого переходного сопротивления в месте контакта. Простыми словами: контакт стал плохим, провод начал искрить, греть соседние жилы, а пластик вокруг потерял жесткость и оплавился.
Разбираться, почему это произошло, нужно не с теории электричества, а с жесткой реальности стройки. Чаще всего виноваты не «плохие автоматы», а человеческие руки.
Почему нулевая шина плавится: главные физические причины
Закон Джоуля-Ленца не обманешь. Когда через ослабленный контакт идет ток, выделяется тепло. Чем хуже контакт — тем выше нагрев. Если ток нагрузки 25 Ампер, а винт затянут «от руки», место соединения превращается в миниатюрную электроплитку.
В нормальном состоянии температура шины не превышает 60-70°C. Но при плохом контакте она растет до 200-300°C. Дальше сценарий типичен: пластиковая изоляция проводов оплавляется, оплетка теряет свои свойства, происходит короткое замыкание или пробой на корпус. Второй этап — плавление корпуса самого щита. Дешевый пластик начинает гореть и поддерживать горение.
Критическое правило: под один винт нулевой шины нельзя подключать более двух проводников сечением 2.5 мм². Увеличение числа жил под одним зажимом — гарантия перегрева в будущем.
Причины отслоений контактов и трещин в пластике
Трещины на изоляторах или на корпусе шины появляются не только от ударов. Чаще всего они являются следствием термического старения материала. Пластик при нагреве расширяется. Если он не рассчитан на высокую температуру (обычный ABS-пластик), то после нескольких циклов нагрев-остывание в нем появляются микротрещины.
- Термическое старение: дешевый пластик при 100°C становится хрупким. Даже небольшое механическое усилие при затяжке винта приводит к расколу.
- Усадка проводников: алюминиевые жилы, если их неправильно обжали, «текут» под давлением винта. Через полгода контакт ослабевает, и начинается искрение, которое разрушает корпус.
- Химический конфликт: некоторые пасты для смазки контактов разрушают пластик. Используют «шабашники» литол или солидол — это ошибка. Они разъедают полимер.
Если пластик вокруг винта побелел или пошел сеткой мелких трещин — это признак того, что шину перегревали неоднократно. Менять такой щиток нужно полностью, так как восстановление изоляционных свойств невозможно.
Нарушение технологии монтажа: слабое место «шабашников»
Бригады, работающие «за наличку» без проекта, часто нарушают элементарные правила. Электрика — это точная наука, а не искусство «закрутить посильнее». Вот типичные провалы:
- Медно-алюминиевый контакт напрямую. Это классика. Алюминий и медь образуют гальваническую пару. Со временем место соединения окисляется, появляется большое переходное сопротивление. Норма требует использования специальных латунных или стальных шайб-переходников.
- Запрессовка многожильного провода без наконечника. Многожильный кабель (гибкий ПВС или КГ) нельзя зажимать голым под винт. Проволочки расползаются, часть из них не контактирует, площадь контакта падает. Результат — быстрый нагрев. Нужны НШВИ-наконечники (гильзы).
- Использование ножа вместо стриппера. При зачистке изоляции ножом перерезают жилы. Особенно страдает алюминий — на нем появляются надрезы. В месте надреза провод нагревается сильнее.
- Неправильная затяжка. Многие уверены: чем сильнее закрутил, тем лучше. Это миф. Излишняя сила срывает резьбу или раздавливает жилу. Для медного провода сечением 2.5 мм² усилие затяжки должно быть не более 2-3 Нм (примерно 20-30 см на рукоятке отвертки).
Блок: Частые ошибки при монтаже и отделке
Этот блок — концентрат самых вредных решений, которые превращают новый щиток в головную боль.
- Прокладка нулевых проводов «внатяг». Когда провод слишком короткий, его тянут до шины с усилием. Со временем натяжение ослабляет контакт, винт начинает вибрировать от электромагнитных полей.
- Скручивание нескольких нулевых жил в «косичку». Особо «творческие» электрики скручивают 3-4 провода вместе и запихивают под один винт. Как уже упоминалось, больше двух жил 2.5 мм² — это нарушение. Скрутка нагревается неравномерно.
- Игнорирование DIN-рейки. Некоторые дешевые щитки имеют тонкую рейку. При установке шины, если не защелкнуть ее до щелчка, она болтается. Это вызывает усталость металла и ослабление крепления.
- Установка щитка в мокрой стене. Штукатурка сохнет несколько недель. Если щиток вмурован в свежую штукатурку, влага конденсируется на металле. Коррозия нулевой шины — прямой путь к потере контакта.
- «Воздушные петли». Нежелание делать аккуратную укладку проводов. Хаотичное нагромождение жил мешает теплоотводу. Локальный перегрев одной зоны щитка не рассеивается, так как вокруг воздушная «шуба» из проводов.
- Отсутствие распорок-фиксаторов. Провода должны быть закреплены хомутами. Если они болтаются, вес висящего жгута тянет зажим на шине в сторону, ослабляя его.
Как выглядит аварийная ситуация на практике
Представьте: в квартире включили мощный обогреватель, стиральную машину и посудомойку. Суммарный ток на нулевой шине — под 40 А.
- Если под одним винтом зажато три алюминиевых провода сечением 2.5 мм² каждый, а зачистка сделана ножом — сопротивление в этом узле высокое.
- За десять минут контакт нагревается до 150°C. Пластик вокруг начинает размягчаться.
- Под давлением винта размягченный пластик «выдавливается» наружу. Винт теряет фиксацию, контакт исчезает полностью.
- Возникает электрическая дуга. Она мгновенно расплавляет изоляцию, замыкает фазу на ноль или на корпус. Происходит короткое замыкание.
Автомат защиты (ВА) сработает, но только от тока КЗ. К этому моменту щиток уже поврежден. Менять придется и шину, и часть проводки, а иногда и сам корпус щита.
Вывод для прораба и хозяина дома
Оплавление нулевой шины — это всегда следствие халатности на этапе сборки. Нет таких «заводских дефектов», которые делают это массово. Виновники — плохая зачистка, неправильная обжимка многожильного провода и игнорирование требований по количеству жил под зажимом.
Чтобы избежать проблем, нужно контролировать три вещи: качество затяжки (динамометрической отверткой, если есть сомнения), наличие наконечников НШВИ на гибких проводах и запрет на подключение алюминия к меди напрямую без клеммника. Грамотная сборка щита окупается десятилетиями безаварийной работы.
Таблица: Причины, последствия и требования при оплавлении нулевой шины
В таблице ниже систематизированы ключевые данные из статьи: физические параметры нагрева, критические нарушения технологии монтажа, требования к соединяемым проводникам и типичные сценарии развития аварии. Все цифры, материалы и нормативы строго соответствуют приведенному тексту.
| Параметр / Ситуация | Норма / Требование | Нарушение / Последствие | Критические цифры / Материалы |
|---|---|---|---|
| Температура шины в норме | Не превышает 60-70°C | — | 60-70°C |
| Температура при плохом контакте | — | Перегрев, плавление изоляции и корпуса | 200-300°C |
| Ток нагрузки в примере аварии | — | Суммарный ток на нулевой шине при включении мощных приборов | Под 40 А |
| Количество проводников под один винт N-шины | Не более двух проводников сечением 2.5 мм² | Увеличение числа жил — гарантия перегрева | Максимум: 2 жилы по 2.5 мм² |
| Усилие затяжки для медного провода 2.5 мм² | Не более 2-3 Нм (20-30 см на рукоятке отвертки) | Излишняя сила срывает резьбу или раздавливает жилу | 2-3 Нм |
| Соединение меди и алюминия | Запрещено напрямую. Требуются латунные или стальные шайбы-переходники | Образуется гальваническая пара, окисление, рост переходного сопротивления | Алюминий + Медь = авария |
| Запрессовка многожильного провода | Обязательно использовать НШВИ-наконечники (гильзы) | Проволочки расползаются, площадь контакта падает, быстрый нагрев | НШВИ — обязательно |
| Термостойкость дешевого пластика (ABS) | — | При 100°C становится хрупким, появляются микротрещины от циклов нагрев-остывание | 100°C —临界 значение хрупкости |
| Алюминиевые жилы под винтом | Требуется правильная обжимка | Алюминий «течет» под давлением, контакт ослабевает через полгода, возникает искрение | Алюминий: риск усадки |
| Зачистка изоляции | Использовать стриппер | Использование ножа перерезает жилы (особенно алюминий), в месте надреза провод греется сильнее | Нож — грубая ошибка |
| Типичный сценарий аварии (40А, 3 алюминиевых жилы 2.5 мм² под одним винтом, зачистка ножом) | — | Нагрев до 150°C за 10 минут, размягчение пластика, выдавливание винта, дуга, короткое замыкание | 150°C за 10 мин → КЗ |
| Монтаж щитка во влажную стену | Запрещено (штукатурка сохнет неделями) | Коррозия нулевой шины, потеря контакта | Влага → коррозия |
| Прокладка нулевых проводов | Без натяжения, с запасом длины | Провод «внатяг» со временем ослабляет контакт, винт вибрирует от электромагнитных полей | Натяжение — разрушение контакта |
| Крепление и укладка проводов в щите | Использовать хомуты и распорки-фиксаторы, избегать «воздушных петель» | Вес висящего жгута тянет зажим, хаотичная укладка мешает теплоотводу, локальный перегрев | Фиксация обязательна |
Частые вопросы по теме (FAQ)
Почему плавится нулевая шина в пластиковом электрощите, если ноль — это «холодный» провод?
Нулевая шина сама по себе не «горит». Оплавление происходит из-за выделения огромного тепла при высоком переходном сопротивлении в месте контакта. Если винт затянут слабо или неправильно, контакт начинает искрить и греться. В нормальном состоянии температура шины не превышает 60-70°C, но при плохом контакте она растет до 200-300°C. Пластик корпуса теряет жесткость и плавится. Это следствие плохого соединения, а не «горения нуля».
Сколько проводов можно подключать под один винт нулевой шины, чтобы избежать нагрева?
По правилам, под один винт нулевой шины можно подключать не более двух проводников сечением 2.5 мм². Увеличение числа жил под одним зажимом — гарантия перегрева в будущем. Если нужно подключить больше проводов, необходимо использовать отдельные клеммники или шины с большим количеством выходов.
Почему на пластике вокруг винтов нулевой шины появляются трещины и белый налет?
Трещины и побеление пластика — результат термического старения материала. Дешевый ABS-пластик при нагреве до 100°C становится хрупким. После нескольких циклов нагрев-остывание (например, при включении мощных приборов) в нем появляются микротрещины. Если пластик вокруг винта побелел или пошел сеткой мелких трещин — это признак того, что шину перегревали неоднократно. Восстановление таких изоляционных свойств невозможно, щиток нужно менять полностью.
Какие ошибки монтажа чаще всего приводят к оплавлению нулевой шины?
Самые частые ошибки, которые превращают новый щиток в проблему:
- Прямой контакт меди и алюминия: это гальваническая пара, место соединения окисляется, появляется большое переходное сопротивление. Норма требует использования латунных или стальных шайб-переходников.
- Запрессовка многожильного провода без наконечника (НШВИ): гибкий кабель (ПВС, КГ) нельзя зажимать голым под винт. Проволочки расползаются, площадь контакта падает, происходит быстрый нагрев.
- Зачистка изоляции ножом вместо стриппера: при этом перерезаются жилы, особенно страдает алюминий. В месте надреза провод нагревается сильнее.
- Неправильная затяжка: излишняя сила срывает резьбу или раздавливает жилу. Для медного провода 2.5 мм² усилие должно быть не более 2-3 Нм.
Что произойдет, если при сборке щита закрутить три алюминиевых провода под один винт, и они будут зачищены ножом?
Если под одним винтом зажато три алюминиевых провода сечением 2.5 мм² с поврежденной при зачистке жилой, то сопротивление в этом узле будет высоким. При включении мощных потребителей (суммарный ток 40 А) контакт за 10 минут нагреется до 150°C. Пластик вокруг винта размягчится и «выдавится» наружу, винт потеряет фиксацию. Контакт исчезнет полностью, возникнет электрическая дуга. Произойдет короткое замыкание (фаза на ноль или корпус). Автомат сработает, но щиток будет поврежден — придется менять и шину, и часть проводки, а иногда и корпус щита.
