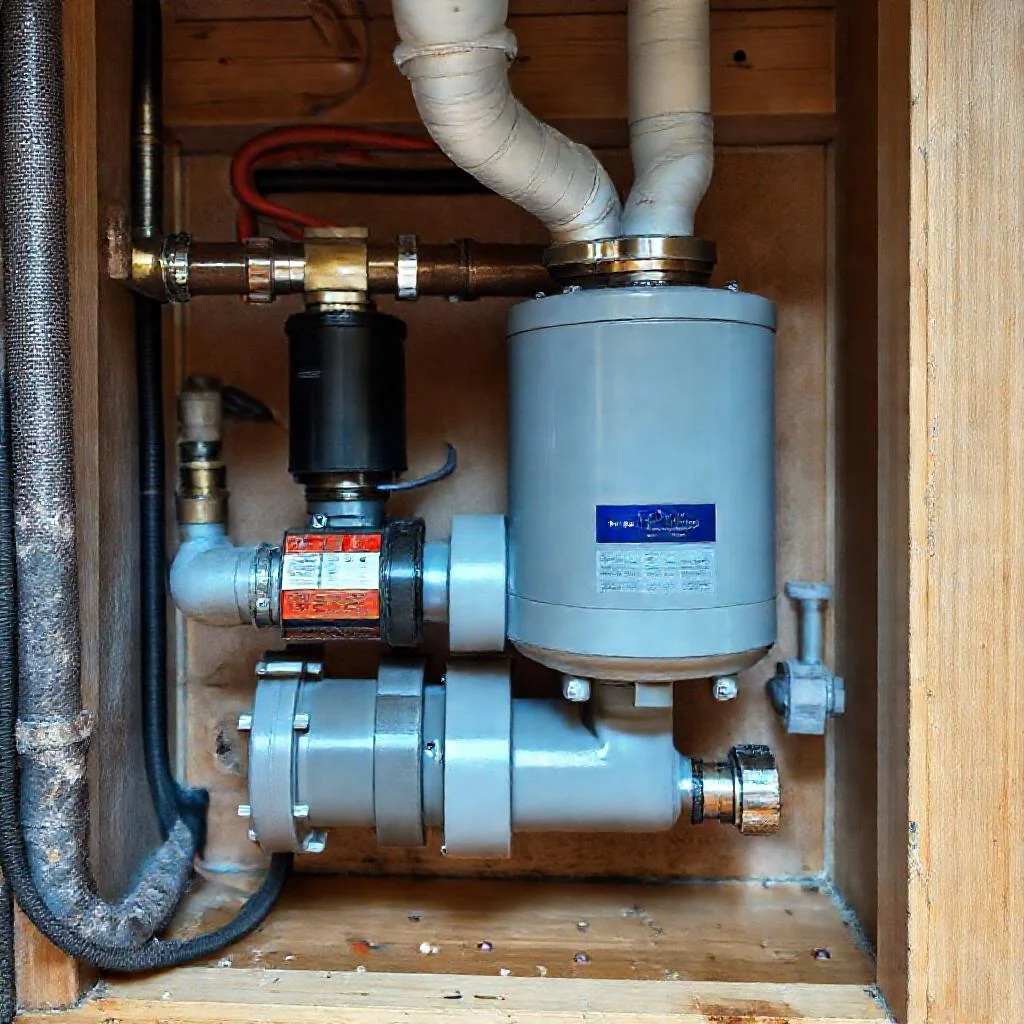

Отказ циркуляционного насоса Grundfos в коллекторной группе теплого пола: разбор причин и фатальных ошибок монтажа
Ситуация, когда новый или проработавший всего один сезон насос Grundfos в узле теплого пола выходит из строя, знакома многим монтажникам и владельцам домов. Чаще всего проблема не в заводском браке датского производителя, а в варварских условиях эксплуатации, созданных руками «мастеров». Разберем, почему ломается дорогое оборудование, как отличить халтуру от грамотного монтажа и что конкретно приводит к трещинам, отслоениям и остановке циркуляции.
Анатомия поломки: что происходит внутри насоса
Циркуляционный насос Grundfos — это синхронный двигатель с мокрым ротором. Вода в системе не просто перекачивается лопастями, она омывает статор и ротор, смазывая подшипники скольжения из керамики или графита. Любое отклонение от норм чистоты и температуры теплоносителя убивает механику за несколько дней.
Основные причины отказа делятся на три группы: гидравлический удар и кавитация, грязь и перегрев. Когда монтажники нарушают правила обвязки, насос работает в режиме газлифта, хватает воздух, валы пересыхают и заклинивают. Трещины корпуса — это почти всегда следствие замерзания воды или колоссального давления при неправильно настроенном перепускном клапане.
Главный убийца — отсутствие фильтра грубой очистки
Самая распространенная и фатальная ошибка — экономия на фильтре-грязевике с ячейкой 100 мкм перед насосно-смесительным узлом. Причина проста: трубы теплого пола, особенно при монтаже «шабашниками», никогда не бывают идеально чистыми. Внутри остается песок, окалина от сварки, обрезки труб, строительная пыль и куски уплотнительной ленты.
Если фильтр отсутствует, вся эта взвесь попадает на рабочее колесо (крыльчатку) насоса. Абразивные частицы стирают графитовые подшипники, наматываются на вал и блокируют вращение. Через месяц работы защитный слой подшипников разрушается, ротор теряет центровку, вал разбивает резиновые демпферы и корпус дает трещину. Даже дорогой насос не может перекачивать абразив без последствий.
Правило:
- Перед подающим патрубком коллектора обязательно ставится косой фильтр с сеткой 100-200 мкм.
- Фильтр монтируется строго горизонтально или пробкой вниз, чтобы грязь не перекрывала поток.
- Без фильтра Grundfos теряет гарантию, а система превращается в грязевую мельницу.
Кавитация и воздушные пробки: как «шабашники» убивают гидравлику
Кавитация — образование пузырьков пара при резком падении давления. Она возникает, когда монтажники сужают диаметр трубы на подаче перед насосом (например, ставят кран меньшего размера или заужают проход шаровым краном). Пузырьки схлопываются на лопастях с огромной силой, выбивая куски металла. Насос начинает вибрировать, гудеть и через пару недель выходит из строя. Трещины внутри корпуса при кавитации имеют характерную «съеденную» коррозионную поверхность.
Вторая типичная ошибка — отсутствие воздухоотводчика на коллекторе. Новички считают, что воздух выйдет через краны Маевского на радиаторах, забывая, что петли теплого пола имеют верхнюю точку на самом коллекторе. Воздушная пробка блокирует проток, насос работает «всухую», подшипники перегреваются и разрушаются. Керамические валы лопаются от термошока — горячий воздух внутри и холодная вода снаружи.
Нарушение технологии балансировки и перепада давления
Циркуляционный насос подбирается по расходу и напору. Если монтажники ставят насос максимальной мощности «на всякий случай» и одновременно полностью перекрывают балансировочные вентили на петлях, создается запредельное давление. Оно давит на корпус насоса и пластиковые детали коллектора. Появляются микротрещины в районе соединения корпуса с фланцами, которые со временем превращаются в свищи.
Характерная проблема для коллекторных групп от неизвестных производителей — пластик корпуса насоса или ответной части выполнен из ударопрочного полистирола, который не переносит длительного контакта с гликолем (антифризом). Если в систему залит этиленгликоль высокой концентрации, он становится агрессивен к прокладкам EPDM и пластику. Резина дубеет, теряет герметичность, и вода попадает на электронику.
Блок «Частые ошибки при монтаже и отделке»
Собраны реальные случаи из практики, которые приводят к дорогостоящему ремонту:
- Сварка полипропилена вплотную к насосу. При пайке полипропилена важно выдерживать время остывания. Если мастер подносит горячую муфту к электронному блоку Grundfos, происходит перегрев конденсаторов. Насос запускается после опрессовки, но через 2-3 месяца плата управления выгорает.
- Опрессовка давлением выше 4-5 атм. Теплый пол, особенно из PEX-труб, расчитан на рабочее давление 1,5-2 атм. Когда «прорабы» опрессовывают систему на 8-10 атмосфер «для верности», они растягивают пластик коллектора и резиновые прокладки насоса. После сброса давления микрощели остаются, прокладки не возвращаются в исходное состояние.
- Установка насоса лопастями вверх или вниз. Grundfos монтируется строго горизонтально валом. Любое отклонение приводит к тому, что верхний подшипник остается без смазки водой, так как канал смазки (капилляр) находится снизу. Слышен характерный стук и гул уже в первую неделю.
- Отсутствие сливного крана на обратке. Невозможность слить теплоноситель для промывки фильтра или замены насоса оборачивается тем, что владелец просто эксплуатирует оборудование до разрушения.
- Заливка стяжки при открытых контурах. Строительная смесь, попавшая внутрь трубы через незащищенные концы, превращается в бетонный монолит. Этот абразив при запуске стирает крыльчатку насоса за один день.
- Подключение к распределительному щиту без автомата и УЗО. Скачки напряжения в электросети (особенно при включении сварочного аппарата) выводят электронику насоса. Пропадают обороты, пропадает обратная связь, система срабатывает по сухому ходу.
Отслоения и трещины: химия материалов
Иногда владельцы видят не только текущий насос, но и треснутый латунный или силуминовый корпус смесительного узла. Причина — конфликт металлов и некачественный сплав. Дешевые коллекторные группы часто имеют корпуса из вторичного силумина, который пористый и хрупкий. Добавление некачественного антифриза с присадками, агрессивными к цветным металлам, ускоряет коррозию. Латунь трескается от водородной хрупкости — этот процесс запускает блуждающий ток при отсутствии заземления на насосе.
Правильный монтаж подразумевает использование диэлектрических прокладок или муфт, разрывающих гальваническую пару «медь-сталь-латунь». Если «шабашники» этого не делают, корпус насоса начинает разрушаться изнутри, образуются отслоения металла, которые забивают обратный клапан.
Профилактика и признаки скорой смерти насоса
Чтобы не попасть на замену насоса Grundfos в разгар отопительного сезона, нужно вовремя заметить симптомы:
- Гул нарастающей тональности, свист или скрежет. Это говорит о том, что подшипники изношены.
- На корпусе появляются капли воды или солевые отложения (белый налет). Прокладки начинают пропускать.
- Насос не снимает скорость вручную или не реагирует на изменение температуры. Плата управления зависает.
- Автоматический воздухоотводчик постоянно подтекает — это значит, что в системе много газов, насос качает с перебоями.
Итог прост: прежде чем менять сам насос, каждому владельцу стоит проверить наличие грязевого фильтра. В 90% случаев его промывка и прочистка решает проблему потери производительности. Качественное оборудование Grundfos выхаживает 10-15 лет при условии чистой воды, правильного монтажа и отсутствия перегревов. Любая халтура на этапе сборки коллекторной группы сокращает этот срок до одного сезона.
Таблица: Причины и последствия отказа циркуляционного насоса Grundfos в коллекторной группе теплого пола
В таблице ниже систематизированы основные ошибки монтажа и эксплуатации, приводящие к поломке насоса Grundfos, а также их механизм воздействия и итоговые последствия. Данные строго соответствуют описанным в статье случаям.
| Причина / Ошибка | Механизм воздействия | Последствие для насоса/системы |
|---|---|---|
| Отсутствие фильтра грубой очистки (ячейка 100 мкм) | Песок, окалина, обрезки труб, строительная пыль и куски уплотнительной ленты попадают на рабочее колесо. Абразив стирает графитовые подшипники и наматывается на вал. | Разрушение подшипников, потеря центровки ротора, трещина корпуса. Насос превращается в «грязевую мельницу». |
| Кавитация (сужение диаметра трубы на подаче перед насосом) | Резкое падение давления образует пузырьки пара, которые схлопываются на лопастях с огромной силой. | Характерная «съеденная» коррозионная поверхность внутри корпуса, усиление вибрации и гула, выход из строя через пару недель. |
| Отсутствие воздухоотводчика на коллекторе | Воздушная пробка в верхней точке коллектора блокирует проток. Насос работает «всухую». | Перегрев и разрушение подшипников. Керамические валы лопаются от термошока (горячий воздух внутри, холодная вода снаружи). |
| Установка насоса максимальной мощности с полностью перекрытыми балансировочными вентилями | Создается запредельное давление, которое давит на корпус насоса и пластиковые детали коллектора. | Появление микротрещин в районе соединения корпуса с фланцами, которые превращаются в свищи. |
| Заливка в систему этиленгликоля (антифриза) высокой концентрации | Гликоль агрессивен к прокладкам EPDM и пластику корпуса (ударопрочный полистирол). | Резина дубеет и теряет герметичность, вода попадает на электронику. |
| Сварка полипропилена вплотную к электронному блоку Grundfos | Нарушение времени остывания. Горячая муфта приводит к перегреву конденсаторов на плате управления. | Плата управления выгорает через 2-3 месяца после запуска. |
| Опрессовка системы давлением 8-10 атм (при рабочем 1,5-2 атм) | Растяжение пластика коллектора и резиновых прокладок насоса. | После сброса давления микрощели и прокладки не возвращаются в исходное состояние, теряется герметичность. |
| Установка насоса с отклонением от строго горизонтального положения валом | Капилляр смазки находится снизу, верхний подшипник остается без смазки водой. | Характерный стук и гул уже в первую неделю работы. |
| Попадание строительной смеси (стяжки) внутрь трубы через незащищенные концы | Стяжка превращается в бетонный монолит, образуя твердый абразив. | Стирание крыльчатки насоса за один день. |
| Подключение к распределительному щиту без автомата и УЗО | Скачки напряжения в электросети (например, от сварочного аппарата) выводят электронику. | Пропадают обороты, пропадает обратная связь, система срабатывает по сухому ходу. |
| Отсутствие диэлектрических прокладок или муфт (гальваническая пара) | Блуждающий ток при отсутствии заземления запускает процесс водородной хрупкости латуни. | Корпус насоса разрушается изнутри, образуются отслоения металла, забивающие обратный клапан. |
Частые вопросы по теме (FAQ)
Почему сломался новый циркуляционный насос Grundfos в теплом полу, если он датский и дорогой?
Чаще всего проблема не в заводском браке, а в эксплуатационных условиях. Главный «убийца» — отсутствие фильтра грубой очистки с ячейкой 100-200 мкм перед насосно-смесительным узлом. В трубах остается песок, окалина от сварки и строительная пыль. Абразив стирает графитовые подшипники ротора, наматывается на вал и блокирует вращение. Через месяц защитный слой подшипников разрушается, вал теряет центровку и разбивает корпус. Без фильтра Grundfos теряет гарантию.
Из-за чего появляются трещины на корпусе насоса или коллекторной группы?
Основных причин три. Первая — замерзание воды в системе. Вторая — колоссальное давление при неправильно настроенном перепускном клапане или полностью перекрытых балансировочных вентилях на петлях, когда ставят насос максимальной мощности «на всякий случай». Третья — конфликт металлов: дешевые коллекторные группы из вторичного силумина или латуни трескаются от водородной хрупкости, которую запускает блуждающий ток при отсутствии заземления на насосе.
Почему насос гудит, вибрирует и быстро выходит из строя?
Это типичные признаки кавитации и воздушных пробок. Кавитация возникает, когда монтажники сужают диаметр трубы на подаче перед насосом (например, ставят кран меньшего размера). Пузырьки пара схлопываются на лопастях, выбивая куски металла. Вторая ошибка — отсутствие воздухоотводчика на коллекторе. Петли теплого пола имеют верхнюю точку на самом коллекторе. Воздушная пробка блокирует проток, насос работает «всухую», подшипники перегреваются, а керамические валы лопаются от термошока.
Какие фатальные ошибки монтажа допускают при установке насоса Grundfos?
1. Нарушение положения. Grundfos монтируется строго горизонтально валом. Любое отклонение приводит к тому, что верхний подшипник остается без смазки водой, слышен стук и гул уже в первую неделю.
2. Перегрев электроники. Если при пайке полипропилена мастер подносит горячую муфту к электронному блоку, конденсаторы перегреваются, и плата управления выгорает через 2-3 месяца.
3. Опрессовка давлением выше 4-5 атм. Теплый пол рассчитан на 1,5-2 атм. Опрессовка на 8-10 атмосфер растягивает пластик коллектора и прокладки насоса, после сброса давления остаются микрощели.
4. Заливка стяжки при открытых контурах. Строительная смесь внутри трубы стирает крыльчатку насоса за один день.
Что делать, чтобы продлить срок службы насоса до 10-15 лет?
1. Установить фильтр: перед подающим патрубком коллектора обязательно ставится косой фильтр с сеткой 100-200 мкм строго горизонтально или пробкой вниз.
2. Обеспечить правильную обвязку: наличие воздухоотводчика, сливного крана на обратке, защита от блуждающих токов (диэлектрические прокладки или муфты).
3. Подключить через автомат и УЗО для защиты от скачков напряжения (особенно при включении сварочного аппарата).
4. Следить за симптомами: гул нарастающей тональности, капли воды или солевые отложения на корпусе, постоянное подтекание автоматического воздухоотводчика. В 90% случаев промывка фильтра решает проблему потери производительности.
