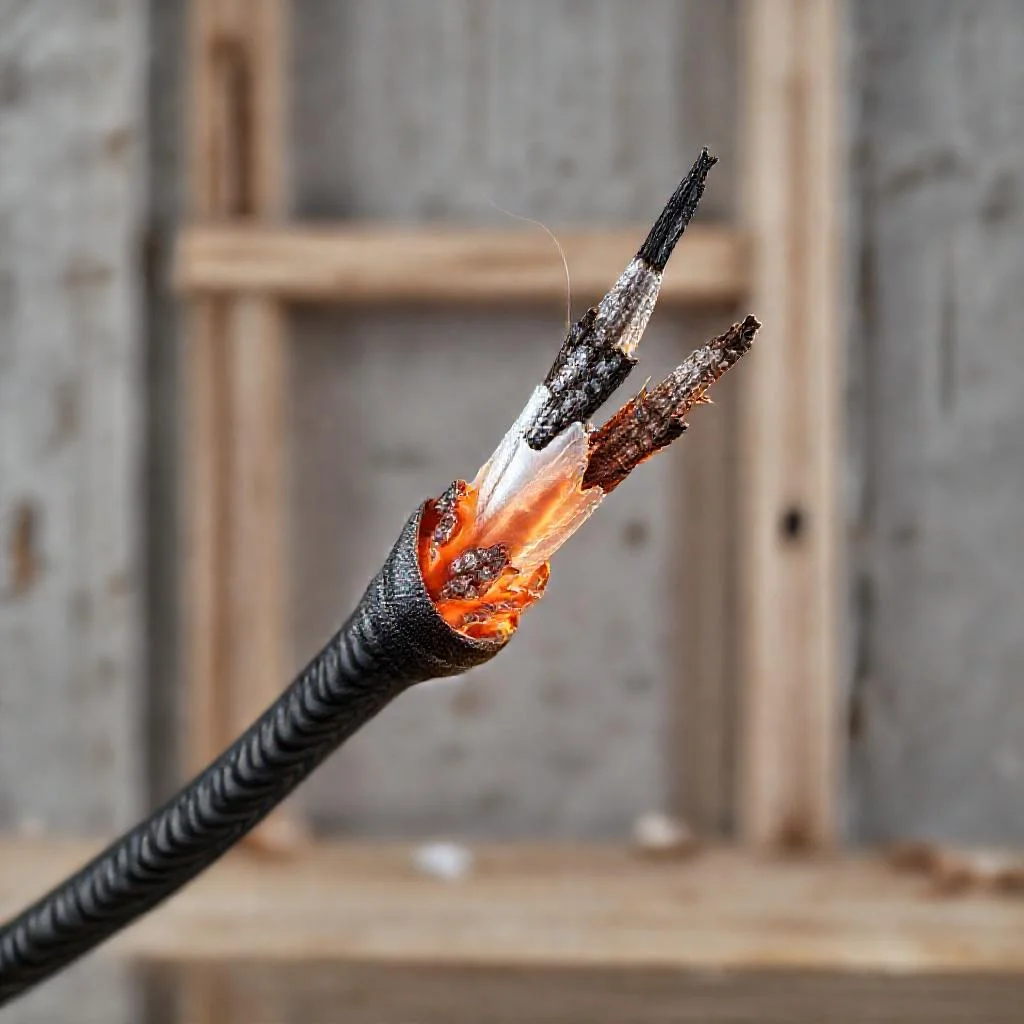

Почему плавится изоляция кабеля ВВГнг-LS 3×2.5 под нагрузкой
Кабель ВВГнг-LS 3×2.5 — один из самых распространенных для розеточных групп в квартире. Он рассчитан на длительную работу при температуре жилы до 70 градусов. Когда изоляция плавится, трескается или отслаивается, это всегда сигнал о грубом нарушении условий эксплуатации или монтажа. Разберем причины по порядку.
Главная причина — превышение допустимого тока
Сечение 2.5 мм² по меди допускает длительный ток около 25 ампер при прокладке в стене. Но это не значит, что автомат можно ставить на 25А. Правила ПУЭ прямо запрещают устанавливать автоматический выключатель на 25А для защиты кабеля сечением 2.5 мм². Предел для этого кабеля — автомат 20А. Если поставить 25А, жила может нагреться до 90-100 градусов, изоляция поплывет, а автомат не сработает. Это самая частая ошибка «шабашников», которая приводит к плавлению.
Проверка простая: если кабель горячий на ощупь, а розетки работают — автомат не защищает линию. Нужно менять автомат на 16А или 20А в зависимости от нагрузки. Для мощных приборов (электроплита, варочная панель) сечение должно быть 4 или 6 мм², а не 2.5.
Плохой контакт в соединениях
Вторая по частоте причина — плохо обжатые скрутки или слабые зажимы в автоматах и розетках. В месте плохого контакта возникает переходное сопротивление. Оно разогревает провод до температуры, при которой изоляция начинает плавиться локально. Оплавление видно именно около клеммы или скрутки. Если контакт не переделать, со временем произойдет отгорание провода.
Рекомендуется использовать клеммы Wago или опрессовку гильзами. Скрутки с изолентой — это прошлый век, они греются и окисляются. Для алюминиевых проводов скрутка с медью недопустима — это гарантированный нагрев и пожар.
Несоответствие сечения заявленному
Бывает, что на кабеле написано 2.5 мм², а фактически там 1.8-2.0 мм². Это брак производителя или подделка. Изоляция при таком сечении греется даже при номинальном токе 16А. Нужно замерять микрометром диаметр жилы и вычислять реальное сечение по формуле πR². Если сечение меньше заявленного на 20% и более — кабель необходимо заменить.
При покупке стоит выбирать кабель известных заводов и проверять маркировку. Экономия на кабеле оборачивается пожаром.
Ошибки при прокладке — «шабашные» приемы
Часто кабель зажимают в штробе без гофры, укладывают петлями или перегибают под острым углом. Изоляция в месте перегиба истончается, а при нагреве трескается. Еще одна ошибка — укладка кабеля рядом с горячими трубами отопления или под стяжкой без теплоизоляции. Температура внутри стены поднимается выше нормы, изоляция дубеет и трескается.
При монтаже всегда нужно соблюдать радиус изгиба: для ВВГ он не менее 10 диаметров кабеля. То есть для 3×2.5 диаметр около 10 мм, радиус изгиба — 100 мм. Острый угол недопустим.
Трещины и отслоения изоляции — причины материала
У кабеля ВВГнг-LS оболочка из ПВХ-пластиката пониженной горючести. Она не должна трескаться при нормальной эксплуатации. Трещины появляются, если кабель:
- Лежал на морозе — монтаж при температуре ниже -15°C запрещен без подогрева. Холодная оболочка становится хрупкой, трещины проявляются после включения нагрузки.
- Нагревался выше нормы — перегрев сушит пластикат, он теряет эластичность, появляются микротрещины. При следующем нагреве они раскрываются.
- Попал под ультрафиолет — ВВГнг-LS не предназначен для открытой прокладки на солнце. УФ разрушает полимер.
- Был пережат — если кабель стянут пластиковой стяжкой слишком туго, под ней образуется вмятина, которая при нагреве превращается в трещину.
Отслоение изоляции от жилы — признак того, что кабель перегревался многократно. При каждом цикле нагрев-остывание расширение-сжатие разного материала приводит к расслоению. Такой кабель подлежит замене: восстановить адгезию невозможно.
Нарушение технологии производства
Дешевый кабель часто отличается нарушением рецептуры ПВХ-пластиката. Производители экономят на пластификаторах, добавляют мел. В результате изоляция жесткая, неэластичная, при малейшем нагреве лопается. Отличить можно на ощупь — качественная изоляция эластичная, гнется без треска. Если при снятии оболочки она ломается, крошится — это брак. Такой кабель нужно вернуть продавцу.
Частые ошибки при монтаже и отделке
- Автомат 25А на кабель 2.5 мм² — грубейшее нарушение ПУЭ. При коротком замыкании или перегрузке провод сгорит, а автомат может не сработать.
- Скрутки без пайки или клемм — через полгода эксплуатации окисляются, греются, изоляция плавится.
- Укладка кабеля в штробу без гофры — при усадке стены или здании острые края штукатурки повреждают изоляцию. Особенно опасно в новостройках.
- Закрепление кабеля скобами насквозь — если скоба вбита прямо через изоляцию, образуется скрытое повреждение. Оно проявится как замыкание или оплавление.
- Использование кабеля для мощных приборов — стиральная машина, электрокотел, теплый пол требуют отдельной линии с сечением 4-6 мм² и автоматом 20-25А. Подключение через 2.5 мм² ведет к перегреву.
- Прокладка нескольких кабелей в одной гофре «пачкой» — ухудшается охлаждение, температура внутри гофры выше нормы на 10-15 градусов. Изоляция стареет быстрее.
- Экономия на кабеле — покупка безымянной продукции на рынке с рук. Реальное сечение может быть 1.5 мм² вместо 2.5 мм², а изоляция — из меловой крошки с ПВХ.
- Стягивание кабелей в пучок пластиковыми хомутами — нарушается отвод тепла. Точка под хомутом греется сильнее, изоляция в этом месте «прилипает» к хомуту и теряет форму.
- Монтаж при низкой температуре без выдержки — кабель разматывают на морозе и сразу укладывают. Оболочка трескается при изгибе, но это видно только после включения нагрузки.
- Попадание штукатурки внутрь кабеля — если разрезать оболочку при штроблении, раствор затекает под изоляцию, запускает коррозию жил и разрушение диэлектрика.
Что делать, если кабель уже плавится
Первым делом отключить нагрузку и проверить автомат. Если он на 25А — заменить на 20А или 16А. Проверить визуально все соединения в распределительных коробках и щитке. Если есть хотя бы одна скрутка — переделать на клеммы или опрессовку. Зачистить оплавленные участки и изолировать качественной термоусадкой. Если изоляция повреждена на длинном участке — заменить кабель целиком.
Пластиковая оболочка — это первая линия защиты. Когда она плавится или трескается, жилы остаются оголенными. Это прямой путь к короткому замыканию и пожару. Лучше потратить время на переделку, чем рисковать жизнью.
Таблица: Причины и последствия оплавления изоляции кабеля ВВГнг-LS 3х2.5
В таблице ниже систематизированы основные причины, приводящие к плавлению, трещинам и отслоению изоляции кабеля ВВГнг-LS 3х2.5, а также указаны критические параметры и последствия, подробно описанные в статье. Все данные строго соответствуют тексту.
| № п/п | Причина повреждения | Критические параметры / Условия | Последствия для изоляции | Решение / Норма |
|---|---|---|---|---|
| 1 | Превышение допустимого тока (установка автомата 25А) | Длительный ток для кабеля 2.5 мм²: ~25А (в стене). Автомат: 20А (предел по ПУЭ). При установке автомата 25А жила нагревается до 90-100°C. | Изоляция «плывет», плавится, теряет форму. Автомат 25А не срабатывает. | Замена автомата на 16А или 20А в зависимости от нагрузки. Для мощных приборов (электроплита, варочная панель) — сечение 4 или 6 мм². |
| 2 | Плохой контакт (скрутки, слабые зажимы) | Возникновение переходного сопротивления в месте соединения. | Локальное оплавление изоляции около клеммы или скрутки. Впоследствии — отгорание провода. | Использовать клеммы Wago или опрессовку гильзами. Скрутки с изолентой запрещены. Скрутка меди с алюминием недопустима. |
| 3 | Несоответствие сечения заявленному (подделка) | Фактическое сечение: 1.8-2.0 мм² вместо 2.5 мм². Просадка на 20% и более. | Нагрев и плавление изоляции даже при номинальном токе 16А. | Замер микрометром диаметра жилы, расчет сечения (πR²). Замена кабеля. |
| 4 | Ошибки прокладки: зажим без гофры, перегиб под острым углом | Радиус изгиба для ВВГ: не менее 10 диаметров кабеля. Для 3х2.5 (диаметр ~10 мм) радиус изгиба — 100 мм. | Изоляция истончается в месте перегиба, при нагреве трескается. | Соблюдать радиус изгиба, использовать гофру. |
| 5 | Прокладка рядом с горячими трубами отопления или под стяжкой без теплоизоляции | Температура внутри стены поднимается выше нормы. | Изоляция «дубеет» и трескается. | Соблюдать теплоизоляцию, отступ от труб. |
| 6 | Монтаж при низкой температуре (ниже -15°C) | Монтаж при температуре ниже -15°C запрещен без подогрева. Оболочка становится хрупкой. | Трещины проявляются после включения нагрузки. | Выдержка кабеля в тепле перед монтажом. |
| 7 | Многократный перегрев (циклы нагрев-остывание) | Постоянная работа на пределе или с перегрузками. | Отслоение изоляции от жилы из-за разного расширения материалов. Восстановить адгезию невозможно. | Замена кабеля целиком. |
| 8 | Нарушение технологии производства (экономия на пластификаторах, добавление мела) | ПВХ-пластикат жесткий, неэластичный. При снятии оболочки ломается, крошится. | При малейшем нагреве изоляция лопается. | Выбирать продукцию известных заводов. Бракованный кабель — возврат продавцу. |
| 9 | Повреждение скобами и хомутами | Скоба забита насквозь через изоляцию. Пластиковая стяжка затянута слишком туго. | Скрытое повреждение, замыкание, оплавление. Вмятина под хомутом при нагреве превращается в трещину. | Аккуратное крепление, без пережатия. |
| 10 | Укладка нескольких кабелей в одну гофру «пачкой» и стягивание в пучок хомутами | Ухудшение охлаждения. Температура внутри гофры на 10-15°C выше нормы. | Ускоренное старение изоляции. Точка под хомутом греется сильнее, изоляция теряет форму. | Обеспечить вентиляцию, не перетягивать пучки. |
Частые вопросы по теме (FAQ)
Почему плавится изоляция кабеля ВВГнг-LS 3х2.5, если автомат стоит на 25А?
Это грубейшее нарушение ПУЭ. Кабель сечением 2.5 мм² допускает длительный ток около 25А, но предельный автомат для его защиты — 20А. Установка автомата 25А приводит к тому, что при перегрузке жила нагревается до 90-100°C, изоляция плавится, а автомат не срабатывает. Необходимо заменить автомат на 16А или 20А в зависимости от нагрузки. Для мощных приборов (электроплита, варочная панель) нужно сечение 4 или 6 мм².
Изоляция плавится именно около клеммы розетки или в распределительной коробке. В чем причина?
Это классический признак плохого контакта (переходного сопротивления). В месте скрутки, слабого зажима или окисления возникает локальный перегрев. Скрутки с изолентой греются и окисляются, что приводит к оплавлению именно в этом месте. Рекомендуется использовать клеммы Wago или опрессовку гильзами. Соединение алюминия с медью недопустимо — это гарантирует нагрев и риск пожара.
Купил кабель с маркировкой 2.5 мм², но он греется даже при 16А. Может ли быть проблема в подделке?
Да, это частая ситуация с некачественной продукцией. Фактическое сечение жилы может быть 1.8-2.0 мм² вместо 2.5 мм². Такое сечение не держит номинальный ток. Необходимо замерить диаметр жилы микрометром и вычислить реальное сечение по формуле πR². Если оно меньше заявленного на 20% и более — кабель нужно заменить на продукцию известных заводов. Экономия на кабеле оборачивается пожаром.
После зимы на кабеле появились трещины, а при нагрузке изоляция начала отслаиваться от жилы. Что я сделал не так?
Вероятно, монтаж выполнялся при температуре ниже -15°C без подогрева — это запрещено. Холодная оболочка ПВХ-пластиката становится хрупкой, трещины проявляются после включения нагрузки. Также отслоение изоляции от жилы — признак многократных циклов перегрева, когда расширение и сжатие разных материалов приводит к расслоению. Такой кабель подлежит замене: восстановить адгезию невозможно.
Какие самые частые ошибки при прокладке ВВГнг-LS в квартире, которые ведут к плавлению изоляции?
Самые распространенные «шабашные» ошибки: укладка кабеля в штробу без гофры (острые края штукатурки повреждают изоляцию), зажим петлями с радиусом изгиба меньше 100 мм (для 3х2.5 диаметр около 10 мм, радиус — не менее 10 диаметров), прокладка рядом с горячими трубами отопления без теплоизоляции, стягивание нескольких кабелей в одной гофре «пачкой» (ухудшается охлаждение на 10-15°C) и использование пластиковых хомутов, стянутых слишком туго (под ними образуются вмятины, переходящие в трещины).
