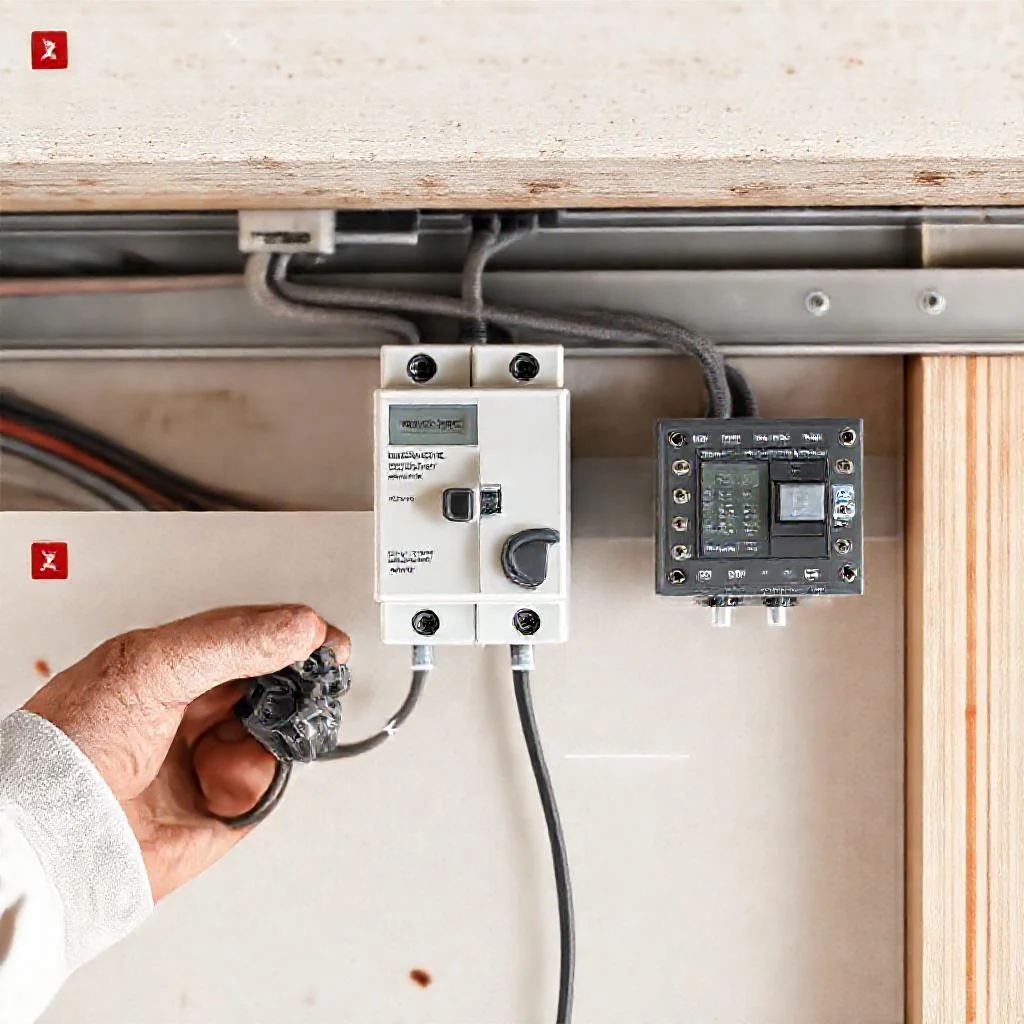

Пошаговая установка УЗО типа А и кросс-модуля на DIN-рейку

Пошаговая установка УЗО типа А и кросс-модуля на DIN-рейку

Электрика в квартире — это не место для экспериментов. УЗО (устройство защитного отключения) и кросс-модуль — базовые элементы современного щита. Первый спасает от удара током, второй — аккуратно распределяет нейтраль. Ниже — железобетонная инструкция, которая превращает теорию в правильный монтаж.

Материалы и инструменты

• УЗО типа А (дифференциальный автомат или отдельное УЗО, номинал подбирается по нагрузке — обычно 25А или 40А, ток утечки 30 мА для розеток).
• Кросс-модуль (гребенка или блок для нулевых шин, количество отводов — по числу групп).
• DIN-рейка (оцинкованная сталь, стандартная длина 35 мм).
• Автоматические выключатели (однополюсные или двухполюсные, если система с TN-C-S).
• Кабель силовой (ВВГнг-LS 3×2.5 мм² для розеток, 3×1.5 мм² для освещения).
• Наконечники НШВИ (для опрессовки многожильных проводов, сечение под кабель).
• Изолента ПВХ или термоусадка (диаметр 4-6 мм).
• Дин-фиксаторы или стопорные зажимы (по 2 штуки на модуль).
• Маркировочные бирки с цифрами (для идентификации линий).

Инструменты

• Шуруповерт или отвертка с крестовым битом (PH2) и шлицевым (SL6).
• Пресс-клещи или кримпер для обжима НШВИ.
• Стриппер или нож для снятия изоляции (регулируемый, чтобы не повредить жилу).
• Мультиметр или фазометр (индикатор напряжения).
• Уровень пузырьковый (30-40 см для выравнивания рядов).
• Ножницы по металлу или болгарка с отрезным кругом (если нужно укоротить DIN-рейку).

Алгоритм действий

1. Отключение вводного автомата. До начала работ обесточивается квартирный щит. Проверяется отсутствие напряжения на входных клеммах мультиметром. Безопасность — приоритет номер один.
2. Фиксация DIN-рейки в корпусе щита. Рейка крепится на штатные винты или саморезы. Выставляется по уровню: даже визуальный перекос в 2 мм усложнит стыковку модулей. Если рейка длиннее корпуса, она обрезается с запасом 10-15 мм от края.
3. Установка УЗО типа А на рейку. Устройство защелкивается до характерного щелчка. Проверяется посадка: модуль не должен шататься. Питающий фазный провод подключается только к верхним клеммам УЗО — эта аксиома исключает случайное запитывание защиты снизу, что нарушает логику работы устройства. Верхние клеммы маркируются как «L» и «N» (фаза и ноль).
4. Монтаж кросс-модуля. Кросс-модуль устанавливается справа или слева от УЗО (зависит от планировки щита). Он фиксируется на той же рейке при помощи защелок. Если модуль имеет съемную крышку, она снимается для удобства подключения проводов.
5. Прокладка фазного провода до УЗО. От вводного автомата (или счетчика) берется фазный кабель. Очищается от изоляции на 10-12 мм. Надевается наконечник НШВИ и обжимается пресс-клещами. Зачищенная жила вставляется в верхнюю клемму УЗО (с маркировкой «L»). Затягивается винт моментом 2-3 Нм — рукой с отверткой, без рывков.
6. Подключение нулевого провода к УЗО. Нулевая жила (синего цвета) подключается к верхней клемме «N» на УЗО. Аналогично обжимается наконечником. Важно не перепутать: нулевой провод не заводится на автоматы, только на УЗО и кросс-модуль.
7. Монтаж отходящих линий на автоматы. Автоматические выключатели (на каждый контур: розетки, свет, техника) устанавливаются на рейку. К ним подводится фаза с выхода УЗО (нижняя клемма «L»). Для этого можно использовать гребенчатую шину или перемычки из кабеля сечением 4-6 мм². Контакт зажимается в нижнюю клемму автомата.
8. Подключение нулевых проводов к кросс-модулю. С выхода УЗО (нижняя клемма «N») нулевая жила ведется на кросс-модуль. Она зачищается, обжимается и фиксируется в специальном отверстии модуля (затягивается винтом). Затем к остальным клеммам кросс-модуля подключаются нули отходящих линий — строго по группам: один ноль на один автомат.
9. Маркировка всех проводов. Каждая линия подписывается на бирке (например: «Кухня-розетки», «Спальня-свет»). Бирки крепятся к проводам в 10-15 см от клеммы. Это спасет от хаоса при будущем ремонте.
10. Финальная проверка и включение. Перед подачей напряжения прозваниваются цепи мультиметром на короткое замыкание. Фаза и ноль не должны касаться друг друга или корпуса щита. Затем включается вводной автомат. Нажимается кнопка «Тест» на УЗО — она должна вызвать отключение. Если тест прошел, система собрана верно.

Важные нюансы для практики

УЗО типа А реагирует на постоянные и переменные токи утечки. Это критично для современной техники (электроника с импульсными блоками питания). Устанавливать его без автомата можно, но лучше ставить связку «автомат + УЗО» или дифавтомат — экономит место и упрощает поиск неисправностей.

Кросс-модуль не должен быть перегружен. Максимальный ток на одну клемму — 16-25 А. Если линий больше 12, ставится второй модуль. Провода внутри модуля затягиваются без усилия: винт крутится до легкого сопротивления, иначе срежется резьба.

После монтажа обязательно проверяется отсутствие потенциала на корпусе щита. Иногда из-за неплотно затянутого ноля на кросс-модуле появляется наводка. Это лечится зачисткой контакта и дополнительной затяжкой винта.

Строго соблюдается правило коммутации: любой ремонт щита начинается с отключения вводного автомата. Даже если УЗО вырублено, на верхних клеммах может остаться потенциал при неправильной схеме.

Таблица: Расход материалов и характеристики для монтажа УЗО типа А и кросс-модуля

В таблице ниже приведены ключевые параметры, номиналы и расходные материалы, строго соответствующие инструкции по установке УЗО типа А и кросс-модуля на DIN-рейку. Данные включают номиналы устройств, сечения кабелей, моменты затяжки и ограничения по нагрузке, указанные в тексте статьи.

Элемент / Параметр	Тип / Характеристика	Номинал / Сечение / Размер	Примечание (из статьи)
УЗО типа А	Дифференциальный автомат или отдельное УЗО	Номинал: 25А или 40А; Ток утечки: 30 мА (для розеток)	Реагирует на постоянные и переменные токи утечки
Кросс-модуль	Гребенка или блок для нулевых шин	Количество отводов: по числу групп; Макс. ток на клемму: 16-25 А	Не перегружать, при более 12 линий — второй модуль
DIN-рейка	Оцинкованная сталь	Стандартная длина: 35 мм	Обрезается с запасом 10-15 мм от края
Кабель силовой (розетки)	ВВГнг-LS	3×2.5 мм²	—
Кабель силовой (освещение)	ВВГнг-LS	3×1.5 мм²	—
Наконечники НШВИ	Для опрессовки многожильных проводов	Сечение под кабель	Обязательны для зачищенных жил
Автоматические выключатели	Однополюсные или двухполюсные (для TN-C-S)	—	Устанавливаются на каждый контур
Изолента ПВХ / термоусадка	—	Диаметр 4-6 мм	—
Дин-фиксаторы / стопорные зажимы	—	По 2 штуки на модуль	—
Маркировочные бирки	С цифрами	—	Крепятся в 10-15 см от клеммы
Длина зачистки провода	—	10-12 мм	Для подключения к клеммам УЗО
Момент затяжки винтов УЗО	—	2-3 Нм	Рукой с отверткой, без рывков
Сечение перемычек (гребенчатая шина)	Кабель или шина	4-6 мм²	Для подключения фазы с выхода УЗО к автоматам
Уровень пузырьковый	—	30-40 см	Для выравнивания DIN-рейки (не допускать перекоса 2 мм)

Частые вопросы по теме (FAQ)

Какой ток утечки должно иметь УЗО типа А для розеточных групп?

Согласно инструкции, ток утечки УЗО типа А для розеточных групп должен составлять 30 мА. Номинал самого устройства подбирается под нагрузку — обычно это 25А или 40А.

Что будет, если подключить питающий фазный провод к нижним клеммам УЗО?

Это грубейшее нарушение. Питающий фазный провод подключается строго к верхним клеммам УЗО (маркировка «L»). Запитывание защиты снизу нарушает логику работы устройства и может привести к некорректному отключению или отказу срабатывания.

Как правильно затягивать винты на клеммах кросс-модуля?

Винты затягиваются без усилия — до легкого сопротивления. Если крутить дальше, можно срезать резьбу. Максимальный ток на одну клемму кросс-модуля — 16-25 А. Если линий больше 12, нужно ставить второй модуль.

Почему после сборки щита может появиться напряжение на корпусе?

Это происходит из-за неплотно затянутого нуля на кросс-модуле. Возникает наводка потенциала. Проблема решается зачисткой контакта и дополнительной затяжкой винта клеммы. После монтажа обязательно проверяется отсутствие потенциала на корпусе щита мультиметром.

Обязательно ли ставить автомат последовательно с УЗО или можно обойтись только УЗО?

УЗО типа А можно устанавливать без автомата, но на практике лучше использовать связку «автомат + УЗО» или дифавтомат. Это экономит место в щите и упрощает поиск неисправностей. Для подключения отходящих линий к автоматам используйте гребенчатую шину или перемычки из кабеля сечением 4-6 мм².
