Пошаговая вальцовка медных труб 1/4 и 3/8 дюйма эксцентриковой вальцовкой
Вальцовка (развальцовка) медных труб — это ключевая операция при монтаже сплит-систем, кондиционеров и холодильного оборудования. От качества выполнения этого этапа зависит герметичность соединения и срок службы всей системы. Эксцентриковая вальцовка считается профессиональным инструментом и даёт наиболее надёжный результат по сравнению с простыми конусными развальцовками. В отличие от конусного метода, который растягивает и истончает стенку трубы, эксцентрик формирует аккуратный бортик с равномерной толщиной стенки без микротрещин.
Данная инструкция описывает процесс для медных труб диаметром 1/4 дюйма (6,35 мм) и 3/8 дюйма (9,52 мм) — это два наиболее распространённых типоразмера для бытовых и полупромышленных кондиционеров. Используемый инструмент — ручная эксцентриковая вальцовка с набором сменных матриц.
Необходимые материалы и инструменты
- Ключевой инструмент: эксцентриковая (роликовая) вальцовка. Выбирается модель с конусом и воротком, где матрицы зажимаются в прижимной планке с отверстиями под нужные диаметры труб.
- Труборез: специализированный роликовый резак для медных труб. Обычный ножовочный лист или болгарка категорически запрещены — они оставляют заусенцы и стружку.
- Риммер (шабер, развёртка): инструмент для снятия внутренней и наружной фаски. В простейшем случае — специальный нож с загнутым концом или насадка на труборез.
- Набор гаечных ключей: рожковые ключи на 10, 12 или 14 мм (зависит от конструкции крышки вальцовки) для затяжки прижимной планки.
- Калибр (шаблон) для развальцовки: специальная стальная пластина или мерная линейка с пазами для проверки высоты бортика. У многих труборезов эта функция встроена.
- Ветошь без ворса: для очистки трубы перед вальцовкой.
- Масло машинное (веретенное) или специальная смазка для вальцовки: небольшое количество для снижения трения конуса и ролика о медь.
- Фреоновая гайка (накидная гайка): та самая гайка, которая будет прижимать трубу к штуцеру внешнего или внутреннего блока. Её необходимо надеть на трубу ДО начала вальцовки.
Пошаговый алгоритм вальцовки медных труб
Шаг 1. Подготовка трубы и нарезка
Труба должна быть идеально ровной, без вмятин и трещин. Если бухта меди была деформирована, участок отрезается с запасом в 10-15 см. Сам отрез должен быть строго прямым. Отрез выполняется строго под углом 90 градусов к оси трубы. Любой скос или овал на торце сделает вальцовку неравномерной. Используется только труборез: он делает один оборот без сильного нажима, затем ещё один, постепенно затягивая винт. Допускается не более 3-4 оборотов для тонкостенной трубы 1/4 дюйма.
Шаг 2. Снятие фаски (критически важный этап)
После резки на внутренней и внешней кромке торца образуется острый грат и заусенцы. Если их не удалить, при вальцовке они могут отделиться и попасть в контур. Этот микромусор способен убить компрессор кондиционера за несколько минут работы. Обязательно снимается внутренняя фаска риммером или ножом под углом 45 градусов. Глубина снятия — не более 0,5 мм (до исчезновения блестящей острой кромки). Наружная фаска аккуратно зачищается мелкой наждачной бумагой (нулёвкой) или тем же риммером, чтобы не повредить поверхность трубы. После снятия фаски труба продувается и протирается безворсовой ветошью.
Шаг 3. Надевание накидной гайки
Это действие выполняется единожды и строго до зажима трубы в матрицу. Гайка надевается резьбой в сторону будущего бортика. Если забыть надеть гайку на этом этапе, после вальцовки её будет невозможно надеть на конус — придётся отрезать развальцованный участок и делать всё заново. Гайка должна свободно ходить по трубе, но не болтаться.

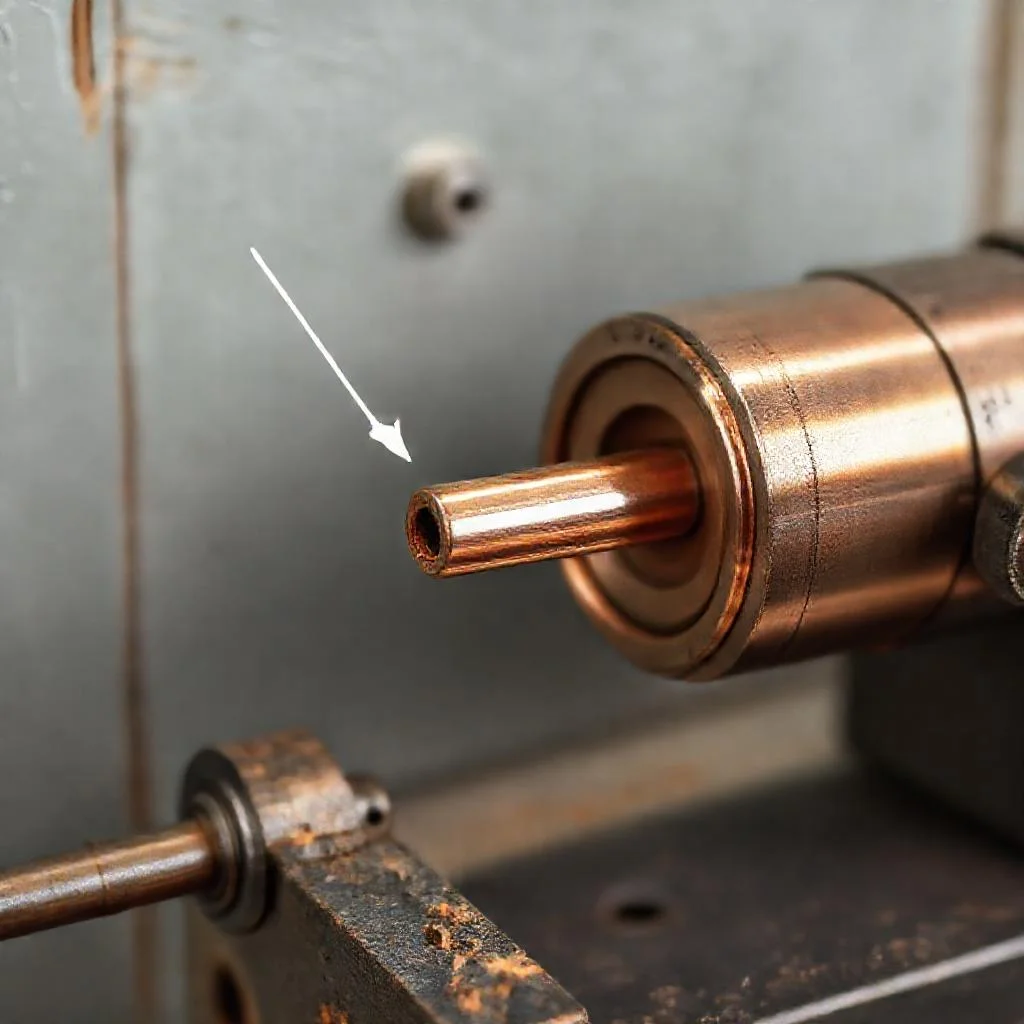

Шаг 4. Выбор матрицы и установка трубы в вальцовку
Эксцентриковая вальцовка имеет сменные матрицы в прижимной планке. Для трубы 1/4 дюйма выбирается отверстие с маркировкой 1/4 (или 6,35 мм). Для трубы 3/8 — отверстие 3/8 (9,52 мм). Откручивается прижимная планка (обычно на 2 болта), труба вставляется в соответствующее отверстие. Важнейшее условие: торец трубы должен выступать над поверхностью матрицы строго на величину одного диаметра трубы. То есть, для 1/4 дюйма — примерно на 6,35 мм. В профессиональных вальцовках на матрице есть ступенька или выступ, который служит упором. Если упора нет, используется калибр или штангенциркуль. Выступание более нормы даёт слишком широкий и тонкий бортик, готовый лопнуть. Выступание менее нормы — бортик будет коротким и гайка не сможет его обжать.
Шаг 5. Фиксация трубы в матрице
Планка зажимается равномерно двумя болтами. Затяжка выполняется двумя ключами — сначала один болт наполовину, затем второй, затем дотяжка каждого до упора. Труба должна быть зафиксирована жёстко, без возможности провернуться или выскочить. Люфт трубы в матрице недопустим. Если труба проворачивается — матрица не подходит по размеру или повреждена.
Шаг 6. Нанесение смазки
Небольшая капля машинного масла наносится на контактную поверхность конуса эксцентрика (ролика) и на внутреннюю часть трубы. Избыток масла удаляется ветошью. Использование масла снижает риск наволакивания меди и образования задиров.
Шаг 7. Формирование бортика — процесс вальцовки
Вороток с конусом вставляется в корпус вальцовки. Начинается вращение рукоятки по часовой стрелке. Движения плавные, без рывков. Эксцентриковый механизм работает циклично: на каждые пол-оборота воротка конус давит на одну сторону трубы, затем на другую. Не нужно давить всей массой тела вперёд — давление создаётся самой конструкцией за счёт наклона ролика. После 3-4 полных оборотов конус должен свободно дойти до упора. Нельзя вращать до щелчка или до состояния, когда вороток перестаёт проворачиваться. Если почувствовалось резкое возрастание усилия — процесс завершён. Пережим приведёт к утончению стенки.
Шаг 8. Извлечение трубы и контроль качества
Вороток выкручивается обратно (против часовой стрелки). Откручиваются болты прижимной планки. Развальцованная труба аккуратно вынимается. Бортик осматривается визуально. Он должен иметь форму ровного конуса без трещин, складок и видимого разнотолщинности. Внутренний диаметр бортика должен плавно переходить в диаметр трубы. Допускается небольшой блестящий поясок у основания — это зона контакта с роликом. Проверяется посадка гайки: она должна свободно накручиваться на бортик до упора, но не болтаться на нём. Если гайка накручивается с зазором или слишком туго — бортик дефектный.
Шаг 9. Финишная зачистка
Острые кромки на внешней стороне бортика (если есть) аккуратно убираются мелкой наждачкой. Внутренняя полость трубы продувается сжатым воздухом или протирается спиртовой салфеткой для удаления следов масла и возможных микрочастиц.
Типичные ошибки и как их избежать
Самая частая проблема — трещина на бортике. Возникает при слишком большом выступе трубы из матрицы, при попытке развальцевать трубу одним движением или при использовании тупого конуса. Ещё одна распространённая ошибка — перекос бортика. Это следствие перекоса трубы в матрице: если труба стояла не строго вертикально, или болты затянуты неравномерно. Неравномерная толщина стенки говорит об износе ролика или плохой смазке. Никогда не пытайтесь подгибать или доводить бортик молотком или плоскогубцами — это гарантированно создаст микротрещину, которая проявится при опрессовке.
Проверка герметичности соединения
Готовая развальцованная труба стыкуется со штуцером кондиционера. Гайка затягивается динамометрическим ключом с моментом от 20 до 30 Нм (зависит от диаметра и марки производителя). После сборки контура обязательно проводится опрессовка азотом или азотно-гелиевой смесью до давления 30-40 бар. Отсутствие падения давления в течение 15-20 минут — признак качественной вальцовки.
Соблюдение данной технологии гарантирует, что соединение прослужит весь срок службы системы без утечек хладагента. Каждое лишнее движение или экономия на инструменте оборачивается дорогостоящим ремонтом. Вальцовка — та операция, где спешка и халтура недопустимы.
Таблица: Параметры и контроль качества вальцовки медных труб 1/4 и 3/8 дюйма
В таблице ниже приведены ключевые технологические параметры для вальцовки медных труб диаметром 1/4 и 3/8 дюйма эксцентриковой вальцовкой, а также контрольные точки для оценки качества выполненной операции. Данные строго соответствуют описанию процесса из статьи.
| Параметр / Этап | Труба 1/4 дюйма | Труба 3/8 дюйма | Примечание (из статьи) |
|---|---|---|---|
| Наружный диаметр трубы | 6,35 мм | 9,52 мм | Наиболее распространённые типоразмеры для бытовых и полупромышленных кондиционеров. |
| Маркировка матрицы вальцовки | 1/4 или 6,35 мм | 3/8 или 9,52 мм | Выбирается соответствующее отверстие в прижимной планке. |
| Выступ трубы над матрицей (высота бортика) | ≈ 6,35 мм (величина одного диаметра трубы) | ≈ 9,52 мм (величина одного диаметра трубы) | Критически важно: выступ более нормы даёт тонкий бортик, готовый лопнуть; менее нормы — гайка не сможет обжать бортик. |
| Угол снятия фаски (внутренней) | 45 градусов | Глубина снятия — не более 0,5 мм (до исчезновения блестящей острой кромки). | |
| Количество оборотов трубореза при резке | Не более 3-4 оборотов (для тонкостенной трубы) | Не указано, но рекомендуется общий принцип: без сильного нажима, постепенно затягивая винт. | Резка строго под углом 90 градусов к оси трубы. Используется только труборез. |
| Количество оборотов воротка при вальцовке | 3-4 полных оборота (плавно, без рывков) | После 3-4 оборотов конус должен свободно дойти до упора. Пережим приводит к утончению стенки. | |
| Момент затяжки гайки при сборке соединения | От 20 до 30 Нм (зависит от диаметра и марки производителя) | Затяжка динамометрическим ключом. | |
| Давление опрессовки азотом | 30-40 бар | Отсутствие падения давления в течение 15-20 минут — признак качественной вальцовки. | |
| Контроль качества бортика (визуальный) | Форма ровного конуса без трещин, складок и видимого разнотолщинности. Внутренний диаметр плавно переходит в диаметр трубы. Допускается небольшой блестящий поясок у основания. | Проверка посадки гайки: должна свободно накручиваться до упора, но не болтаться. | |
Частые вопросы по теме (FAQ)
Какой выступ трубы нужно оставлять над матрицей для труб 1/4″ и 3/8″?
Торец трубы должен выступать над поверхностью матрицы строго на величину, равную одному диаметру трубы. Для трубы 1/4 дюйма (6,35 мм) это примерно 6,35 мм. Для трубы 3/8 дюйма (9,52 мм) — 9,52 мм. Выступание более нормы даёт слишком широкий и тонкий бортик, готовый лопнуть. Выступание менее нормы — бортик будет коротким и гайка не сможет его обжать. Для точности используйте калибр или штангенциркуль.
Что будет, если забыть надеть накидную гайку на трубу до начала вальцовки?
Если забыть надеть гайку до зажима трубы в матрицу, после формирования бортика надеть её будет невозможно — конус развальцованного участка не даст гайке пройти. В этом случае придётся отрезать испорченный участок трубы и повторять весь процесс заново. Гайка надевается строго резьбой в сторону будущего бортика до фиксации трубы в вальцовке.
Почему при вальцовке эксцентриком нельзя давить на вороток всем корпусом?
Давление при работе с эксцентриковой вальцовкой создаётся самой конструкцией инструмента за счёт наклона ролика. Плавное вращение рукоятки по часовой стрелке без рывков формирует аккуратный бортик. Если прилагать избыточное усилие корпусом, можно пережать стенку, что приведёт к её утончению и образованию микротрещин. Процесс считается завершённым, когда чувствуется резкое возрастание усилия на воротке (обычно после 3-4 полных оборотов). Пережим — самая частая причина брака.
Почему при резке медной трубы для вальцовки запрещено использовать ножовку или болгарку?
Обычный ножовочный лист или болгарка оставляют заусенцы и стружку на торце трубы. Если эти микрочастицы не удалить, они отделяются при вальцовке и попадают в контур. Этот мусор способен убить компрессор кондиционера за несколько минут работы. Допускается использовать только специализированный роликовый труборез, который делает ровный рез под углом 90 градусов без образования стружки — не более 3-4 оборотов для тонкостенной трубы 1/4 дюйма.
Как правильно проверить качество готового развальцованного бортика?
Бортик должен иметь форму ровного конуса без трещин, складок и видимого разнотолщинности. Внутренний диаметр должен плавно переходить в диаметр трубы. Допускается небольшой блестящий поясок у основания — это зона контакта с роликом. Проверьте посадку гайки: она должна свободно накручиваться на бортик до упора, но не болтаться на нём. Если гайка накручивается с зазором или слишком туго — бортик дефектный. Окончательная проверка герметичности проводится после сборки контура опрессовкой азотом до давления 30-40 бар в течение 15-20 минут.
