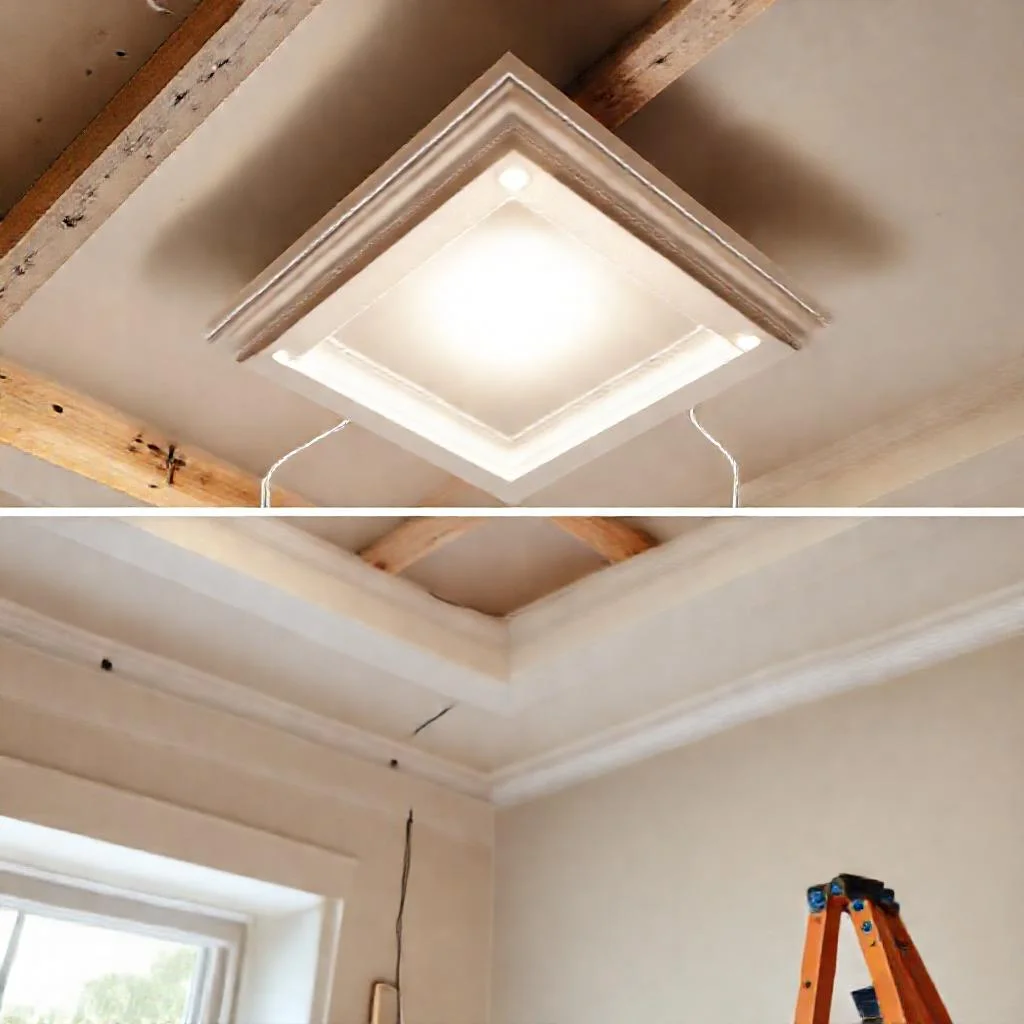

Пошаговое устройство закарнизной подсветки потолка без эффекта точек
Закарнизная подсветка — один из самых эффектных приёмов в современном интерьере. Она создаёт иллюзию парящего потолка, визуально поднимает стены и наполняет комнату мягким рассеянным светом. Главная техническая задача — добиться равномерного свечения и полностью исключить видимость ярких светодиодов. Ниже подробно разобрана технология монтажа с нуля.
Проект и расчёты
Прежде чем брать в руки инструмент, необходимо определить геометрию короба. Стандартная глубина полки для LED-ленты составляет от 8 до 12 см. Расстояние от потолка до нижней плоскости короба должно быть не менее 12-15 см, чтобы свет успел «развернуться» и смешаться. Чем меньше это расстояние, тем выше риск получить прерывистые полосы и чёткие тени.
Ключевое правило: ширина полки всегда должна быть больше или равна высоте бортика. Оптимальное соотношение — 1:1. Для лент мощностью 14,4 Вт/м достаточно глубины ниши 100 мм. Если применяется лента с плотностью 60 диодов на метр, нишу увеличивают до 150 мм.
Материалы и инструменты
Для сборки короба и монтажа подсветки потребуется следующий набор. Все позиции проверены практикой, замены нежелательны.
- Профили ПНП (направляющий) 27×28 мм — для каркаса короба.
- Профили ПП (потолочный) 60×27 мм — для продольных рёбер жёсткости.
- Гипсокартон потолочный (ГКЛ) толщиной 9,5 мм. Лучше влагостойкий — он плотнее и не пылит.
- Подвесы прямые (П-образные) с шагом 600-800 мм.
- Саморезы по металлу с буром (LN 9 или 3,5×9,5 мм).
- Саморезы по гипсокартону (3,5×25 мм) с частой резьбой.
- Дюбель-гвозди быстрого монтажа 6×40 мм для крепления к бетону.
- Серпянка (стеклосетка) шириной 50 мм для стыков.
- Грунтовка глубокого проникновения (акриловая).
- Шпаклёвка финишная (например, Knauf Ротбанд Финиш).
- Светодиодная лента с матовым силиконовым покрытием или открытая с защитным лаком IP20. Цветовая температура — 3000-4000K для жилых комнат.
- Блок питания (драйвер) с запасом мощности 25-30%.
- Рассеиватель. Обязательное условие: матовый рассеиватель с коэффициентом пропускания 70 процентов. Именно такой процент обеспечивает минимальные потери яркости и полностью убирает эффект точек.
Из инструментов: уровень (лазерный или пузырьковый минимум 1 метр), шуруповёрт, нож для гипсокартона, ножницы по металлу, шпатели (100 мм и 250 мм), наждачная сетка зерном 180-240, перфоратор, рулетка, отбивочный шнур.
Подготовка основания
Черновой потолок очищают от отслоившейся краски или штукатурки. Пыль сметают, поверхность грунтуют. На этом этапе прокладывают проводку для подсветки. Рекомендуется вести отдельный кабель ВВГ-нг 2×1,5 мм² от распределительной коробки. Все соединения выполняют в распаячных коробках, доступ к ним оставляют свободным. Провода укладывают в гофрированную трубу и фиксируют клипсами.
Лазерным уровнем отбивают горизонтальную линию на стенах — это нижняя плоскость короба. От базового потолка вниз откладывают высоту короба (минимум 120 мм). По этой линии выставляют стартовый профиль ПНП.
Монтаж каркаса короба
Работу начинают с крепления направляющего профиля ПНП к стенам. Шаг дюбель-гвоздей — 400-500 мм. В углах профиль стыкуют внахлёст или подрезают для плотного прилегания. Затем параллельно стенам выставляют второй ряд такого же профиля — он будет бортиком короба. Его отодвигают от стены на расчётную глубину. Для бетонного потолка используют прямые подвесы.
Очень важна точность выставления нижних граней. Каждый элемент каркаса проверяют уровнем. Если допустить перепад, свет будет «гулять» и давать неравномерную тень. На этом этапе между профилями вставляют перемычки из ПП 60×27 с шагом не более 600 мм — они не дадут гипсокартону провисать.
Готовый металлический каркас обшивают гипсокартоном снаружи и снизу. Сначала крепят нижнюю полку, затем вертикальный бортик. Шляпки саморезов утапливают не глубже 1 мм. Каждый лист стыкуют на профиле, а не в пустоте.
Черновая отделка короба
После сборки все стыки листов грунтуют. Ждать полного высыхания не нужно — достаточно 30 минут. На швы наклеивают серпянку и шпаклюют стартовой смесью в два слоя. Шляпки саморезов тоже шпаклюют. После высыхания (через 12-24 часа) швы шлифуют наждачной сеткой, убирая наплывы. Затем наносят финишную шпаклёвку тонким слоем на всю поверхность короба. Снова шлифуют, грунтуют.
Важная деталь: внутренняя полость короба, куда будет укладываться лента, тоже должна быть окрашена в белый матовый цвет. Чёрная или серая поверхность «съест» до 40% светового потока. Белая матовая краска увеличивает отражение и выравнивает световое пятно.
Установка светодиодной ленты и рассеивателя
Когда короб полностью готов и окрашен, приступают к монтажу подсветки. Ленту не клеят на гипсокартон напрямую. Сначала к внутреннему углу полки крепят алюминиевый профиль-рассеиватель. Он выполняет две функции: радиатор для охлаждения диодов и держатель для рассеивающей накладки.
Профиль сажают на двухсторонний скотч 3М или на жидкие гвозди. Важно, чтобы он был установлен строго горизонтально, иначе лента ляжет криво. В профиль закладывают матовый рассеиватель с коэффициентом пропускания 70 процентов. Именно этот показатель даёт максимальную равномерность без заметного снижения яркости. Дешёвые рассеиватели с пропусканием 50-60% делают свет тусклым и серым.
Светодиодную ленту нарезают по отметкам (обычно каждые 5-10 см). Крепят её на дно профиля, снимая защитную плёнку. Прижимать сильно не нужно — достаточно лёгкого касания. Если лента на клеевой основе слабо держится, добавляют капли суперклея или используют клипсы-держатели.
Подключение и запуск
Перед тем как закрывать профиль крышкой-рассеивателем, проверяют работу. Ленту подключают к блоку питания. Блок прячут в технологической нише или за коробом, обеспечив доступ для замены. Полярность соблюдают строго. Важно выдержать полярность: плюс к плюсу, минус к минусу. Перепутанные контакты выводят драйвер из строя мгновенно.
После проверки рассеиватель защёлкивают в профиль. Он должен сесть плотно, без люфта. Включают питание и проверяют равномерность. Если на потолке остаются тени или отдельные точки — значит, рассеиватель слишком тонкий или лента установлена слишком глубоко. В правильно собранной конструкции ни одна точка не видна невооружённым глазом.
Типичные ошибки и их устранение
Новички часто экономят на рассеивателе, пытаясь заменить его матовой плёнкой или тонким пластиком. Результат — неровное пятно с ярко-жёлтыми полосами. Никакая плёнка не даёт нужного светопропускания в сочетании с прочностью. Только профильный экструдированный рассеиватель толщиной 2-3 мм с пропускающей способностью 70% решает задачу.
Бывает, что лента мерцает. Это указывает на перегрузку блока питания или низкое качество драйвера. В таких случаях блок заменяют на более мощный или на импульсный с ШИМ-модуляцией стабильной частоты.
Ещё одна распространённая проблема — длина ленты больше 5 метров. Последовательное соединение отрезков свыше 10 метров ведёт к падению напряжения и тусклому свечению в конце линии. Решение: параллельное подключение или использование усилителя RGB.
Соблюдение всех этапов гарантирует, что закарнизная подсветка будет радовать ровным, спокойным светом десятки лет. Эффект точек исчезает навсегда.
Таблица: Характеристики и параметры закарнизной подсветки потолка
В данной таблице систематизированы ключевые технические параметры, требования к материалам и рекомендуемые размеры конструкции, необходимые для сборки короба и монтажа подсветки без эффекта точек. Все данные строго соответствуют тексту статьи.
| Параметр / Элемент | Характеристика / Значение | Примечание / Требование |
|---|---|---|
| Глубина полки (ниши) для LED-ленты | От 8 до 12 см (100-150 мм) | Для лент мощностью 14,4 Вт/м достаточно 100 мм; для лент с плотностью 60 диодов/м — 150 мм. |
| Расстояние от потолка до нижней плоскости короба | Не менее 12-15 см | Необходимо для «разворота» и смешивания света; меньшее расстояние ведет к прерывистым полосам. |
| Соотношение ширины полки к высоте бортика | Оптимальное 1:1 | Ширина полки должна быть больше или равна высоте бортика. |
| Профиль направляющий (ПНП) | 27×28 мм | Для каркаса короба. |
| Профиль потолочный (ПП) | 60×27 мм | Для продольных ребер жесткости и перемычек. |
| Гипсокартон (ГКЛ) | Потолочный, толщина 9,5 мм | Рекомендуется влагостойкий. |
| Подвесы прямые (П-образные) | Шаг 600-800 мм | Для крепления каркаса к бетонному потолку. |
| Саморезы по металлу с буром | LN 9 или 3,5×9,5 мм | Для сборки металлического каркаса. |
| Саморезы по гипсокартону | 3,5×25 мм (с частой резьбой) | Для крепления гипсокартона к профилю. |
| Дюбель-гвозди быстрого монтажа | 6×40 мм | Для крепления профиля к бетону. |
| Шаг крепления направляющего профиля | 400-500 мм | Для дюбель-гвоздей. |
| Рассеиватель (матовый) | Толщина 2-3 мм, экструдированный | Обязательное условие: коэффициент пропускания 70%. |
| Коэффициент пропускания рассеивателя | 70% | Обеспечивает минимальные потери яркости и полностью убирает эффект точек. |
| Цветовая температура светодиодной ленты | 3000-4000K | Рекомендуется для жилых комнат. |
| Запас мощности блока питания (драйвера) | 25-30% | От суммарной мощности ленты. |
| Кабель для проводки | ВВГ-нг 2×1,5 мм² | Прокладывается от распределительной коробки отдельно. |
| Максимальная длина последовательного соединения ленты | Не более 10 метров | При превышении требуется параллельное подключение или усилитель RGB. |
Частые вопросы по теме (FAQ)
Почему после монтажа подсветки на потолке видны отдельные светящиеся точки, и как этого избежать?
Причина появления эффекта точек — отсутствие или неправильный выбор рассеивателя. Обязательным условием является использование матового рассеивателя с коэффициентом пропускания 70 процентов. Именно этот показатель, по данным из статьи, обеспечивает минимальные потери яркости и полностью убирает эффект точек. Экономия на рассеивателе (замена на матовую плёнку или тонкий пластик) приводит к неровному пятну с яркими полосами.
Какая оптимальная глубина ниши (полки) для укладки светодиодной ленты, чтобы свет был равномерным?
Геометрия короба напрямую влияет на равномерность. Стандартная глубина полки для LED-ленты составляет от 8 до 12 см. Для лент мощностью 14,4 Вт/м достаточно глубины ниши 100 мм. Если применяется лента с плотностью 60 диодов на метр, нишу увеличивают до 150 мм. Ширина полки всегда должна быть больше или равна высоте бортика (оптимальное соотношение — 1:1).
Нужно ли красить внутреннюю полость короба, и какой цвет лучше выбрать?
Да, внутренняя полость короба обязательно должна быть окрашена. Чёрная или серая поверхность «съест» до 40% светового потока. Чтобы выровнять световое пятно и увеличить отражение, внутреннюю поверхность окрашивают в белый матовый цвет. Это критически важная деталь для получения равномерной закарнизной подсветки.
Как правильно подключить длинную светодиодную ленту (более 5 метров), чтобы не было падения яркости в конце?
Последовательное соединение отрезков свыше 10 метров ведёт к падению напряжения и тусклому свечению в конце линии. Для избежания этой проблемы используется параллельное подключение или применение усилителя RGB. Также при выборе блока питания необходимо делать запас мощности в 25-30% от потребляемой мощности ленты, иначе возможны мерцание и перегрузка драйвера.
Каким должен быть минимальный зазор между потолком и коробом, чтобы свет успел смешаться?
Расстояние от потолка до нижней плоскости короба должно быть не менее 12-15 см. Чем меньше это расстояние, тем выше риск получить прерывистые полосы и чёткие тени от отдельных диодов. В правильно собранной конструкции при соблюдении всех размеров (высота короба минимум 120 мм и глубина полки 100-150 мм) ни одна точка не видна невооружённым глазом.
