Что такое смещение теплового пятна и почему это проблема
Представьте себе тепловизор, как цифровой фотоаппарат, который видит не свет, а температуру. У него есть матрица, которая фиксирует тепло. У дорогих моделей эта картинка накладывается на обычную фотографию, чтобы было понятно, где что находится. У бюджетных устройств такой функции нет, либо она работает плохо.

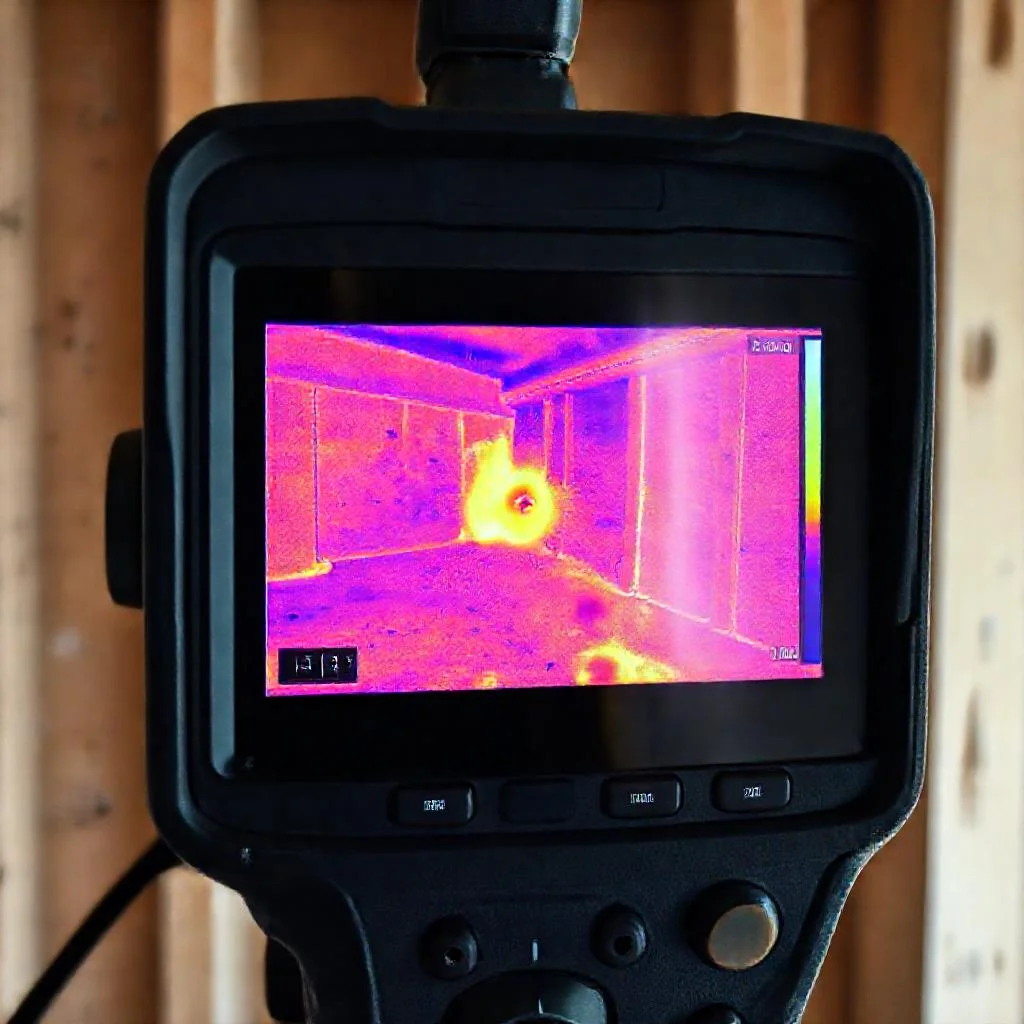

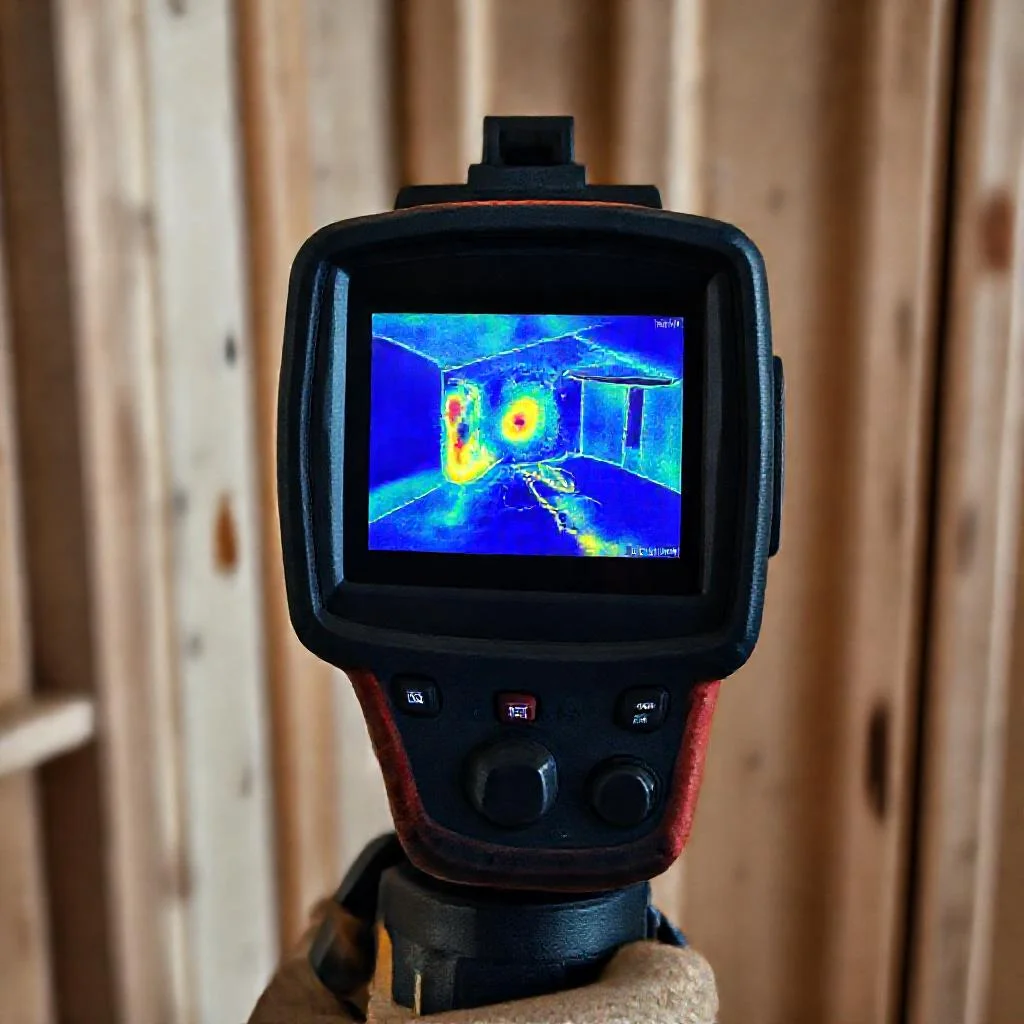

Смещение теплового пятна — это ситуация, когда показания температуры на экране не совпадают с реальным объектом. Например, экран показывает, что труба горячая в одном месте, а на самом деле она греет в соседней комнате. Или тепловизор указывает на стену, а проблема в оконном откосе. Это делает прибор бесполезным для поиска утечек тепла или скрытых дефектов.
Почему в бюджетных тепловизорах нет точного совмещения картинок
В профессиональных тепловизорах есть технология MSX — она накладывает чёткий контур видимого изображения на тепловую карту. Это нужно, чтобы точно понимать, где начинается и заканчивается объект. Бюджетные модели (ценой до 50-70 тысяч рублей) эту технологию не поддерживают.
Производители экономят на датчиках и софте. В результате тепловая картинка выглядит размытой, а её границы плывут. Если в руках держать прибор неровно или быстро двигаться, смещение становится критическим. Чем дешевле тепловизор, тем выше погрешность наложения.
Основные причины смещения: от брака до кривых рук
Отслоение оптических элементов
Внутри тепловизора стоит линза из германия или халькогенидного стекла. Она крепится на пластиковую оправу. Если корпус нагревается на солнце или, наоборот, резко охлаждается на морозе, пластик расширяется быстрее, чем стекло.
Клей, которым фиксируют линзу, со временем теряет эластичность. Через год-два эксплуатации в перепадах температур линза может немного сместиться. Это даёт ошибку в 2-5 пикселей, что для точной диагностики — катастрофа.
Также отслоение происходит из-за вибраций. Если тепловизор носят в сумке без чехла, трясут в машине или роняют, крепление постепенно расшатывается. Линза начинает «гулять», и тепловое пятно ползёт в сторону.
Трещины в матрице или корпусе
Матрица тепловизора — это керамическая пластинка. Она хрупкая. Удар по корпусу даже с высоты 30-40 сантиметров может вызвать микротрещину. Она не видна глазу, но нарушает теплопередачу внутри датчика.
Симптомы трещины: на экране появляется постоянная тёмная или светлая полоса, а горячие объекты рядом с трещиной отображаются с искажением. Пятно тепла как бы «перетекает» в сторону дефекта.
Трещины возникают и от неправильного хранения. Влажность внутри корпуса вызывает коррозию контактов. Со временем металл разрушается, появляются микротрещины в местах пайки. Это нарушает калибровку.
Нарушение технологии при сборке
Заводской брак — бич дешёвых тепловизоров. Матрица и линза должны быть выставлены строго параллельно. На конвейере это делают лазерным прицелом. В бюджетных моделях юстировку часто делают «на глаз» или с помощью простого шаблона.
Погрешность в 0,1 миллиметра уже даёт видимое смещение на экране. Если линза чуть наклонена, тепловое пятно будет смещаться при фокусировке. Причём на разных дистанциях — по-разному. Это классический признак некачественной сборки.
Ошибки «шабашников» при ремонте и доработке (но не монтаже)
Некоторые умельцы пытаются улучшить бюджетный тепловизор: перепаивают шлейфы, меняют линзы, устанавливают самодельные фильтры. После такой «доработки» геометрия изображения ломается окончательно.
Частая ошибка — замена родной линзы на более дешёвый аналог. Фокусное расстояние меняется, но калибровку под новую оптику никто не делает. Результат: тепловое пятно на экране плывёт хаотично.
Частые ошибки при монтаже и отделке (если тепловизор используют на стройке)
Когда тепловизор используется для контроля качества строительства, к смещению пятна добавляются ошибки самого оператора. Вот что происходит на практике:
- Крепление тепловизора на штатив с металлической головкой. Металл быстро нагревается или охлаждается, искажая картинку. Нужно использовать пластиковые или углепластиковые головки.
- Съёмка сквозь стекло или пластик. Эти материалы не пропускают инфракрасное излучение. На экране отражается тепловое пятно от самого стекла, а не от стены за ним.
- Неправильная настройка диапазона температур. Если выставить диапазон слишком широким, тепловые пятна сольются. Если слишком узким — границы станут резкими, но смещение будет заметнее.
- Съёмка под острым углом. Чем больше угол, тем сильнее сдвиг. Норма — угол не более 30 градусов от перпендикуляра к стене.
- Игнорирование отражённого тепла. Зеркальные поверхности, радиаторы, лампы подсветки создают ложные тепловые пятна. Оператор может принять отражение за реальный дефект.
Как проверить тепловизор на смещение пятна в полевых условиях
Сделать это можно без сложного оборудования. Нужен обычный паяльник или фен. Направьте прибор на кончик жала паяльника. Снимите показания, затем чуть отведите тепловизор в сторону и снова наведите на ту же точку. Если пятно сместилось относительно кончика — есть проблема.
Для точной проверки используют тест-объект: плату с нагретыми резисторами на известном расстоянии друг от друга. Но в быту достаточно проверить на границе потолка и стены. Если линия стыка на тепловизоре размыта и плывёт — устройство врёт.
Реальные цифры и стандарты, которые нужно знать
Профессиональные тепловизоры имеют погрешность измерения температуры не более 2% или 2 градусов Цельсия. Бюджетные модели допускают погрешность 5-10%, но это ещё полбеды. Главное — пространственное смещение. По ГОСТ Р 8.618-2018 пространственное разрешение тепловизора должно быть указано в документации, и оно напрямую влияет на точность привязки.
Нормальная ситуация: размер теплового пятна на экране соответствует реальному размеру объекта с точностью до одного пикселя. Для матрицы 160х120 пикселей это примерно 1-2 сантиметра на дистанции 1 метр. Если пятно больше — это уже брак.
Мостики холода, утечки тепла через стыки панелей, плохая герметизация окон — все эти дефекты бюджетный тепловизор с неравномерной геометрией просто не покажет. Он нарисует красивое разноцветное пятно, но на практике оно будет означать не то, что вы думаете.
Как продлить жизнь бюджетному тепловизору и избежать ошибок
Никогда не оставляйте прибор на солнце. Внутренняя температура поднимается до 50-60 градусов, и пластик корпуса начинает деформироваться. Это даёт смещение линзы на 2-3 пикселя уже через час.
При использовании на морозе прогревайте тепловизор постепенно. Внезапный конденсат внутри корпуса — причина коротких замыканий и ложных срабатываний датчиков. Пластиковый пакет с силикагелем при хранении — хорошая практика.
Калибровку (аппаратную) в сервисе стоит делать раз в год. Даже если прибор не падал, его электроника «уходит». Если бюджетная модель не поддерживает автоматическую коррекцию (калибровку по затвору), ошибка будет накапливаться. В таких моделях точность падает до 10-15% уже через три месяца активной работы.
Итоговый вывод: кому можно верить, а кому нет
Бюджетный тепловизор — это дорогой градусник, а не точный инструмент диагностики. Если на экране появилось смещение теплового пятна, причина почти всегда в физической деформации линзы, браке матрицы или нарушении технологии сборки. Пытаться откалибровать устройство самостоятельно — бесполезно, это не решит проблему геометрии.
Для серьёзных задач (поиск скрытой проводки, оценка теплопотерь здания, проверка утепления) бюджетный тепловизор годится только как индикатор. Он покажет, есть ли отклонение, но не скажет, где именно. А смещение пятна в 1-2 сантиметра на расстоянии в 5 метров превращает достоверность диагностики в лотерею.
Единственный способ избежать проблем — покупать прибор с технологией наложения контура (MSX или аналоги). Или перед каждой серьёзной съёмкой делать тест на простом объекте. Это не панацея, но хотя бы отсечёт самые грубые ошибки.
Таблица: Основные причины и параметры смещения теплового пятна
В таблице ниже систематизированы данные из статьи, описывающие ключевые причины смещения теплового пятна, их симптомы, а также приведены реальные цифры погрешностей и стандартов, упомянутые в тексте. Все значения строго соответствуют исходному материалу.
| Причина / Фактор | Описание / Механизм | Ключевые цифры / Параметры | Симптомы / Последствия |
|---|---|---|---|
| Отслоение оптических элементов | Расширение пластиковой оправы быстрее германиевой/халькогенидной линзы при перепадах температур. Потеря эластичности клея. | Ошибка в 2-5 пикселей через год-два эксплуатации. | Тепловое пятно «ползёт» в сторону. Невозможность точной диагностики. |
| Трещины в матрице или корпусе | Удар с высоты 30-40 сантиметров вызывает микротрещину в керамической матрице. Коррозия контактов из-за влажности. | Высота падения: 30-40 см. | Постоянная тёмная/светлая полоса. Искажение горячих объектов («перетекание» тепла в сторону дефекта). |
| Нарушение технологии сборки (заводской брак) | Непараллельность матрицы и линзы. Юстировка «на глаз» или по шаблону. | Погрешность 0,1 миллиметра даёт видимое смещение. | Смещение пятна при фокусировке. Разное смещение на разных дистанциях. |
| Ошибки «шабашников» при ремонте | Замена родной линзы на дешёвый аналог без калибровки. Изменение фокусного расстояния. | Не указано (качественное описание). | Хаотичное «плавание» теплового пятна. |
| Крепление на штатив с металлической головкой | Металл быстро нагревается/охлаждается, искажая картинку. | Не указано. | Искажение тепловой карты. |
| Съёмка сквозь стекло или пластик | Материалы не пропускают ИК-излучение. | Не указано. | Отражение теплового пятна от самого стекла/пластика, а не от объекта. |
| Неправильная настройка диапазона температур | Слишком широкий или слишком узкий диапазон. | Не указано. | Слишком широкий: пятна сливаются. Слишком узкий: смещение заметнее. |
| Съёмка под острым углом | Сильный сдвиг изображения. | Норма — угол не более 30 градусов от перпендикуляра к стене. | Увеличение сдвига (смещения). |
| Игнорирование отражённого тепла | Зеркальные поверхности, радиаторы, лампы создают ложные пятна. | Не указано. | Ложные тепловые пятна, принимаемые за реальный дефект. |
| Погрешность измерения (бюджетные модели vs профессиональные) | Профессиональные: не более 2% или 2°C. Бюджетные: 5-10%. | Бюджетные: 5-10%. Профессиональные: 2% или 2°C. | Высокая погрешность измерения температуры. |
| Пространственное разрешение (ГОСТ Р 8.618-2018) | Норма: размер пятна соответствует объекту с точностью до одного пикселя. | Для матрицы 160х120: 1-2 сантиметра на дистанции 1 метр. | Превышение размера пятна — брак. |
| Деформация корпуса на солнце | Внутренняя температура поднимается до 50-60 градусов. | Смещение линзы на 2-3 пикселя уже через час. | Прогрессирующее смещение теплового пятна. |
| Уход точности (бюджетные модели без автокоррекции) | Накопление ошибки из-за отсутствия калибровки по затвору. | Точность падает до 10-15% через три месяца активной работы. | Снижение достоверности показаний. |
| Смещение пятна для серьёзных задач | Смещение в 1-2 сантиметра на расстоянии 5 метров делает диагностику лотереей. | Смещение: 1-2 см на дистанции 5 м. | Потеря достоверности диагностики теплопотерь и скрытых дефектов. |
Частые вопросы по теме (FAQ)
Почему в бюджетных тепловизорах (до 50-70 тысяч рублей) возникает смещение теплового пятна?
В профессиональных моделях используется технология MSX для точного наложения контура видимого изображения на тепловую карту. Бюджетные устройства её не поддерживают. Производители экономят на датчиках и софте, из-за чего тепловая картинка размыта, а её границы плывут. Если держать прибор неровно или быстро двигаться, смещение становится критическим. Чем дешевле тепловизор, тем выше погрешность наложения.
Какие физические дефекты в конструкции тепловизора вызывают это смещение?
Основные причины: отслоение оптических элементов (линза из германия или халькогенидного стекла крепится на пластиковую оправу; из-за перепадов температур и вибраций клей теряет эластичность, линза смещается на 2-5 пикселей); трещины в керамической матрице или корпусе (даже удар с высоты 30-40 см может вызвать микротрещину, что искажает теплопередачу); нарушение технологии сборки (погрешность юстировки линзы и матрицы в 0,1 мм уже даёт видимое смещение на экране, зависящее от дистанции).
Как смещение теплового пятна влияет на контроль качества при строительстве и отделке?
При съёмке мостиков холода, утечек тепла через стыки панелей или плохой герметизации окон бюджетный тепловизор с неравномерной геометрией просто не покажет реальное место дефекта. Например, экран может указать на стену, а проблема — в оконном откосе. Смещение пятна в 1-2 см на расстоянии 5 метров превращает достоверность диагностики в лотерею. Для серьёзных задач (оценка теплопотерь здания, проверка утепления) такой прибор годится только как индикатор наличия отклонения, но не его точного расположения.
Какие ошибки оператора на стройке усугубляют смещение пятна?
К часто встречающимся ошибкам относятся: использование штатива с металлической головкой (металл искажает картинку, нужны пластиковые или углепластиковые головки); съёмка сквозь стекло или пластик (они не пропускают ИК-излучение, экран показывает отражение от самого стекла); неправильная настройка диапазона температур (чересчур широкий диапазон заставляет пятна сливаться, слишком узкий — делает смещение заметнее); съёмка под острым углом (норма — не более 30 градусов от перпендикуляра к стене); игнорирование отражённого тепла от радиаторов или ламп подсветки.
Как быстро проверить тепловизор на смещение пятна в полевых условиях и какова норма по ГОСТ?
Для проверки нужен паяльник или фен. Направьте прибор на кончик жала, снимите показания, отведите тепловизор в сторону и снова наведите на ту же точку. Если пятно сместилось — есть проблема. По ГОСТ Р 8.618-2018 пространственное разрешение должно быть указано в документации. Норма: размер теплового пятна на экране соответствует реальному размеру объекта с точностью до одного пикселя. Для матрицы 160×120 пикселей это примерно 1-2 см на дистанции 1 метр. Если пятно больше — это брак.
