Технология монтажа вытяжного накладного вентилятора Soler&Palau Silent
Вытяжной вентилятор Soler&Palau Silent — это техника премиум-класса для ванных комнат, туалетов или кухонь. Главная особенность этой модели — не просто низкий уровень шума, а его фактическое отсутствие благодаря продуманной аэродинамике и качественным подшипникам. Однако весь этот потенциал будет сведен к нулю, если допустить ошибки при монтаже. Гул, вибрация или плохая тяга — это не дефект вентилятора, а результат неправильной установки. В этой инструкции разберем каждый этап от распаковки до фиксации декоративной решетки.
Необходимые материалы и инструменты
Перед началом работ нужно подготовить все необходимое. Отсутствие даже мелочи вроде уровня может привести к перекосу корпуса. Список ниже составлен с учетом специфики накладных моделей Soler&Palau.
Материалы и комплектующие
- Вентилятор Soler&Palau Silent (проверить комплектацию: корпус, лицевая панель, обратный клапан, антивибрационные прокладки, крепеж).
- Кабель для подключения (ВВГнг-LS 3×1,5 мм², если вентилятор с таймером или выключателем).
- Клеммные колодки или гильзы для опрессовки (скрутки запрещены ПУЭ).
- Гофрированная труба или кабель-канал (если проводка прокладывается открыто).
- Дюбели и саморезы (обычно идут в комплекте, но если стена бетонная, лучше купить нейлоновые дюбели 6×40 мм).
- Герметик силиконовый санитарный (противогрибковый) для уплотнения стыка корпуса со стеной.
Инструменты
- Перфоратор или ударная дрель с буром по бетону (диаметр 6 мм).
- Шуруповерт или отвертка (крестовая или шлицевая — в зависимости от комплектных винтов).
- Строительный уровень (пузырьковый, длиной не более 40 см).
- Индикатор напряжения (пробник) или мультиметр.
- Ножницы по металлу (если нужно подрезать обратный клапан).
- Канцелярский нож и маркер.
- Перчатки монтажные (чтобы не оставить следов на глянцевом пластике).
Подготовительные работы и проверка канала
Первый этап — это оценка вентиляционного канала. У Soler&Palau Silent высокая производительность, но при зауженном или забитом канале она будет бесполезна. Измеряется сечение шахты: для этих моделей оптимален диаметр воздуховода от 100 до 125 мм. Если канал квадратный, потребуется переходник или подрезка отверстия.
Далее проверяется наличие тяги. Для этого подносят зажженную спичку или лист бумаги к вентрешетке. Если пламя отклоняется в сторону канала — тяга есть. Если нет — канал забит мусором или перекрыт соседями сверху. Прочищать канал самостоятельно из квартиры можно только на длину вытянутой руки. Если проблема глубже, вызывается управляющая компания.
Учитывается наличие зазора между стеной и вентиляционным отверстием. Для монтажа вентвывода в кирпичных и бетонных стенах используется гильза из ПВХ трубы, которая замоноличивается в отверстие. Soler&Palau Silent устанавливается поверх такой гильзы. Если гильза отсутствует, края отверстия обрабатываются цементным раствором и выравниваются «под ноль».
Разметка и сверление отверстий под крепеж
Корпус вентилятора прикладывается к стене строго по центру вентиляционного канала. Важно сориентировать его так, чтобы клеммная колодка была доступна снизу или сбоку — это упростит подключение. С помощью уровня выставляется горизонтальное положение. Даже наклон в 2-3 градуса заставит обратный клапан работать с перекосом, что приведет к дребезгу и потере герметичности.
Через монтажные уши корпуса на стене отмечаются точки сверления. Диаметр сверла подбирается чуть меньше диаметра дюбеля (обычно 6 мм под пластик). Если стена облицована плиткой, сверлить нужно сначала керамику на малых оборотах без удара, а затем включать ударный режим для бетона или кирпича. В момент сверления важно не повредить эмаль плитки — лучше использовать сверло с победитовым наконечником.
Антивибрационная развязка — критический нюанс
Одна из главных причин шума при работе вентилятора — механический контакт корпуса со стеной. Даже незначительная вибрация двигателя передается на твердую поверхность, усиливаясь и превращаясь в гул. Инженеры Soler&Palau предусмотрели эту проблему и включили в комплект специальные резиновые прокладки.
Перед установкой корпуса эти прокладки надеваются на винты или располагаются между стеной и задней плоскостью вентилятора. Игнорировать этот элемент нельзя — это прямой путь к тому, чтобы дорогая техника звучала как дешевый китайский вентилятор. Прокладки демпфируют вибрации полностью, если установлены по инструкции.
Электрическое подключение по схеме
Перед подключением нужно обесточить линию на щитке. Проверка отсутствия напряжения выполняется индикатором. Стандартная схема подключения для Soler&Palau Silent выглядит следующим образом: фаза (L), ноль (N) и земля (PE). Цветовая маркировка проводов должна совпадать: коричневый или черный — фаза, синий — ноль, желто-зеленый — земля.
Внутри корпуса есть клеммная колодка, на которую выведены провода самого вентилятора. Для подключения используются гильзы или клеммы WAGO. Скрутки изолентой в ванной комнате недопустимы из-за высокой влажности. Если вентилятор оснащен таймером (модели Silent T или ST), подключается дополнительный управляющий провод. В этом случае лучше руководствоваться паспортом изделия — типовые варианты схем подключения для разных моделей могут отличаться наличием перемычек и подстроечных резисторов.
После подключения всех проводов клеммная колодка закрывается пластиковой крышкой — она идет в комплекте. Открытые контакты не должны оставаться внутри корпуса. Важно убедиться, что провода не пережаты и не касаются подвижных частей вентилятора (крыльчатки).
Фиксация корпуса на стене

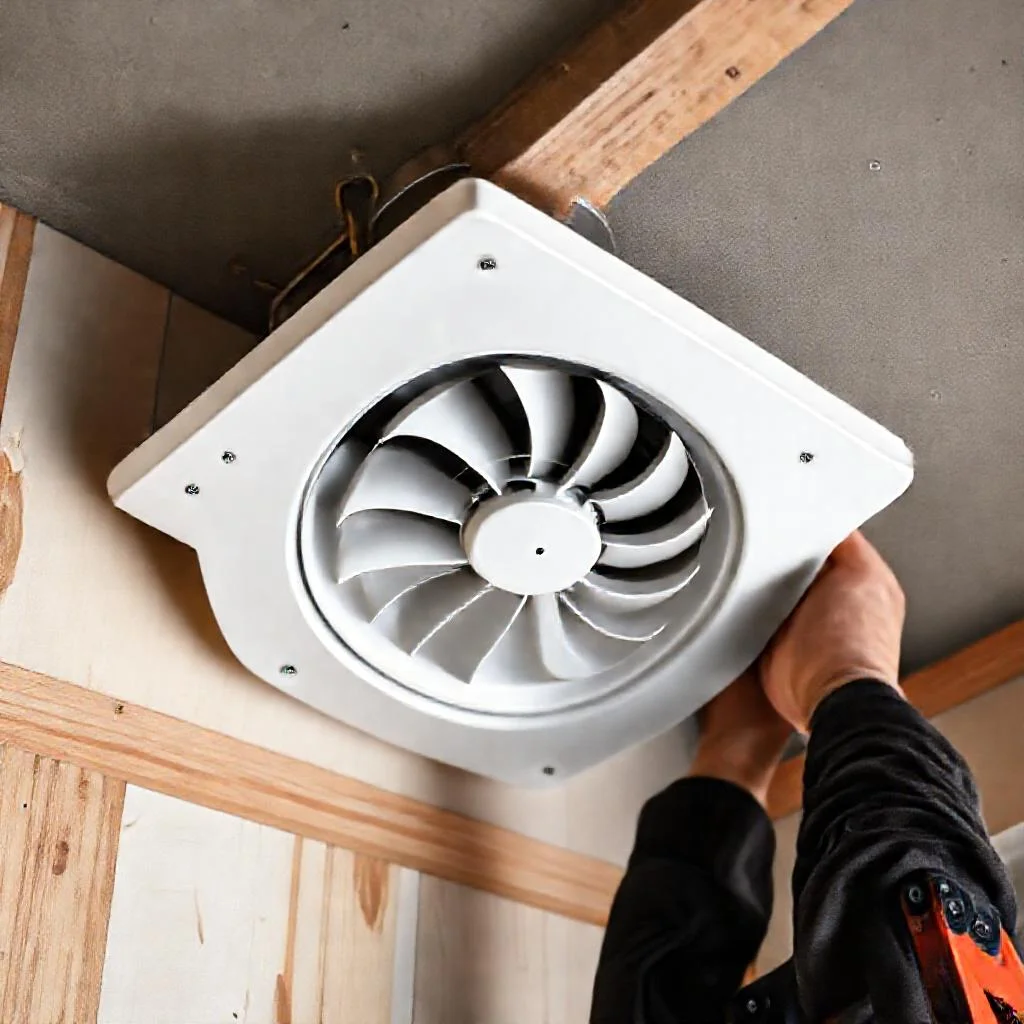

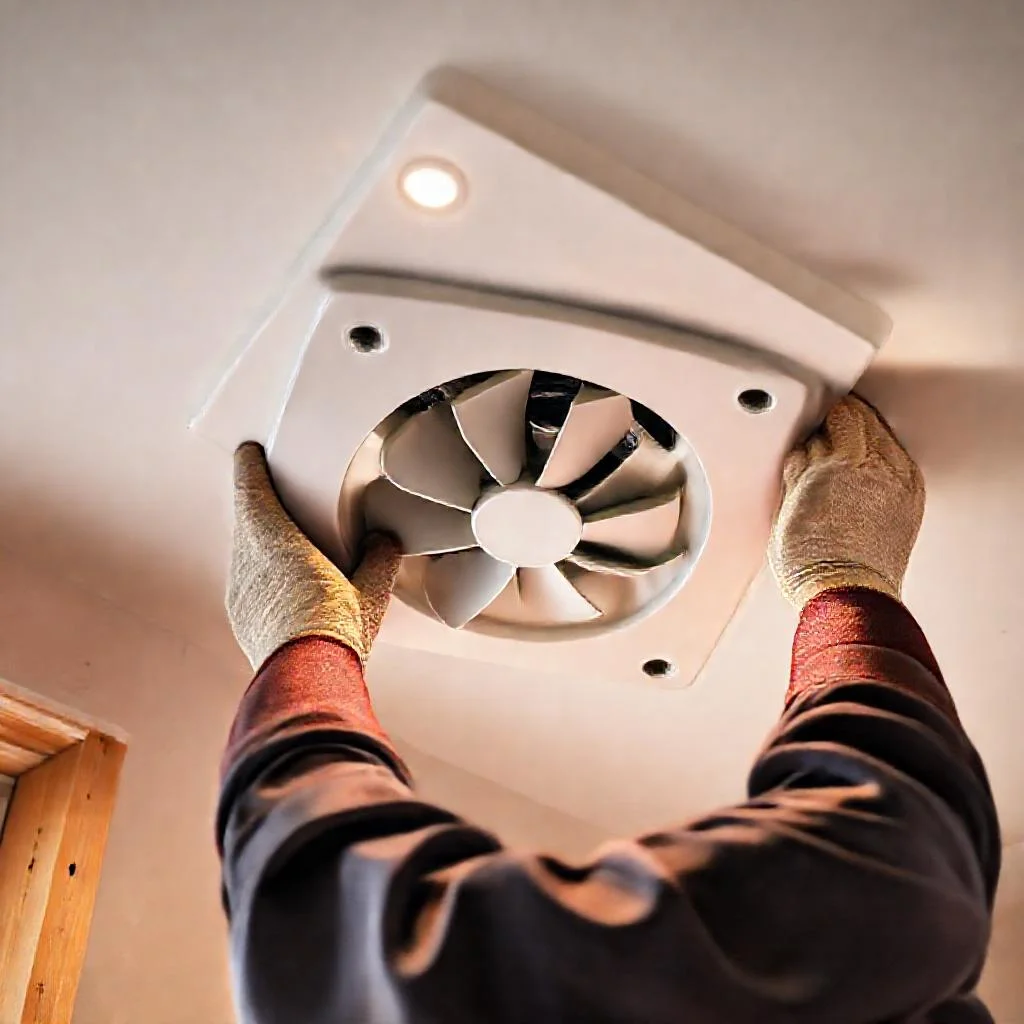

Корпус прикладывается к стене поверх резиновых прокладок. В монтажные отверстия вставляются дюбели и закручиваются саморезы. Затягивать крепеж нужно с усилием, но без излишнего фанатизма. Пластик может треснуть при чрезмерном затяге. Оптимально — вкручивать отверткой вручную до упора, доворачивая шуруповертом на один щелчок трещотки.
Корпус должен сидеть плотно, не шататься, но при этом не быть деформированным. После фиксации проверяется работа обратного клапана — лепестки должны открываться и закрываться свободно, без заеданий. Если клапан задевает за стенки корпуса или корпус перекосило, следует ослабить крепеж и выровнять положение.
Герметизация стыка и установка лицевой панели
Зазор между стеной и корпусом вентилятора уплотняется санитарным силиконом. Для ванных комнат выбирается силикон с пометкой «антиплесень». Герметик наносится аккуратным слоем по всему периметру. Излишки удаляются влажной губкой или пальцем, смоченным в мыльной воде. Эта процедура предотвратит проникновение влажного воздуха за корпус и образование грибка на стенах.
Лицевая панель устанавливается последней. У Soler&Palau Silent она крепится на защелках или винтах (зависит от конкретной модели). Панель защелкивается до характерного щелчка. Если используется винтовое крепление, не стоит затягивать его слишком сильно — тонкий пластик может дать трещину. После установки панели включается питание и проверяется работа на первой скорости (если модель с переключателем).
Финишная проверка и тест-драйв
После завершения монтажа проводится функциональное тестирование. Вентилятор должен запускаться плавно, без рывков и посторонних звуков. Если слышен металлический стук или скрежет, значит, крыльчатка задевает за корпус или внутрь попал посторонний предмет. В этом случае нужно снять лицевую панель и визуально осмотреть рабочее колесо.
Проверяется работа обратного клапана. При включении лепестки должны полностью открываться, при выключении — плотно закрываться. Если клапан не закрывается до конца, возможно, корпус установлен с наклоном, который нужно исправить.
После 5 минут непрерывной работы корпус и воздуховод проверяются на вибрацию. Ладонь, приложенная к стене рядом с вентилятором, не должна чувствовать дрожи. Если вибрация ощущается, значит, резиновые прокладки не справляются или крепеж затянут с перекосом. В этом случае корпус снимается, прокладки проверяются на целостность, и монтаж повторяется с более тщательным выравниванием.
Заключительные рекомендации
Soler&Palau Silent требует бережного обращения. Пластик корпуса устойчив к ультрафиолету и влаге, но боится механических повреждений и абразивных чистящих средств. При уборке панель протирается влажной тряпкой без агрессивной химии. Раз в полгода рекомендуется снимать лицевую панель и чистить крыльчатку от пыли — это продлит срок службы подшипников и сохранит низкий уровень шума.
Если вентилятор оснащен таймером, время задержки выключения регулируется подстроечным резистором. Фабричные настройки обычно установлены на 3-5 минут. Для ванных комнат стандартное время задержки — 10-15 минут, для туалетов — 2-3 минуты. Регулировка выполняется до монтажа панели, так как доступ к резистору после установки будет закрыт.
Таблица: Материалы, инструменты и контрольные параметры монтажа вытяжного вентилятора Soler&Palau Silent
Ниже приведена сводная таблица расходных материалов, инструментов и критических параметров монтажа, составленная строго на основе технических требований технологии установки вентилятора Soler&Palau Silent. Все значения (диаметры, типы кабелей и дюбелей, моменты регулировки) соответствуют данным из текста статьи.
| Категория | Наименование / Параметр | Технические характеристики / Артикул / Норматив | Примечание по монтажу |
|---|---|---|---|
| Основные материалы и комплектующие | Вентилятор Soler&Palau Silent | Модели: Silent, Silent T, Silent ST (с таймером) | Проверить комплектацию: корпус, лицевая панель, обратный клапан, антивибрационные прокладки, крепеж. |
| Кабель для подключения | ВВГнг-LS 3×1,5 мм² | Для моделей с таймером или выключателем. | |
| Соединительные элементы | Клеммные колодки или гильзы для опрессовки (WAGO или аналоги) | Скрутки запрещены ПУЭ. | |
| Дюбели и саморезы (монтаж к стене) | Нейлоновые дюбели 6×40 мм (для бетонных стен) | В комплекте могут идти стандартные дюбели, для бетона рекомендуется замена. | |
| Герметик для уплотнения стыка | Силиконовый санитарный (противогрибковый), с пометкой «антиплесень» | Предотвращает проникновение влажного воздуха за корпус. | |
| Кабеленесущие системы (опционально) | Гофрированная труба или кабель-канал | Для открытой прокладки проводки. | Используется при отсутствии штробы. |
| Гильза для вентканала (ПВХ труба) | Диаметр: 100–125 мм (оптимальный для Soler&Palau Silent) | Забетонировать в отверстие кирпичной/бетонной стены, если отсутствует. | |
| Переходник для квадратного канала | Для каналов с нестандартным сечением. | При необходимости подрезки отверстия. | |
| Инструменты для монтажа | Перфоратор или ударная дрель | Бур по бетону диаметром 6 мм | Для сверления под дюбели 6×40 мм. |
| Строительный уровень | Пузырьковый, длина не более 40 см | Допустимый наклон: 2-3 градуса (при большем — дребезг обратного клапана). | |
| Индикатор напряжения или мультиметр | Пробник / тестер | Для проверки отсутствия напряжения перед подключением. | |
| Отвертка или шуруповерт | Крестовая или шлицевая (под комплектные винты) | Затягивать вручную до упора, не допуская деформации пластика. | |
| Ножницы по металлу | Для подрезки обратного клапана (при необходимости) | Если лепестки задевают стенки корпуса. | |
| Канцелярский нож и маркер | Для разметки и подгонки. | Также нужны перчатки монтажные (чтобы не оставить следов на глянцевом пластике). | |
| Электрическое подключение | Схема подключения | L (фаза) — коричневый/черный; N (ноль) — синий; PE (земля) — желто-зеленый | Стандартная цветовая маркировка. Для моделей с таймером — дополнительный управляющий провод. |
| Тип соединения | Клеммы WAGO или гильзы | Скрутки изолентой запрещены из-за высокой влажности (ПУЭ). | |
| Защита клеммной колодки | Пластиковая крышка (идет в комплекте) | Исключает касание подвижных частей и попадание влаги. | |
| Обесточивание линии | Перед подключением | Обязательная проверка индикатором. | |
| Контрольные точки и параметры при монтаже | Сечение вентиляционного канала | Диаметр воздуховода: 100–125 мм | Оптимальный для производительности Soler&Palau Silent. |
| Проверка тяги | Зажженная спичка или лист бумаги к вентрешетке | Пламя должно отклоняться в сторону канала. | |
| Антивибрационные прокладки | Резиновые прокладки из комплекта | Обязательны к установке: надеваются на винты или располагаются между стеной и корпусом. | |
| Герметизация стыка | Силикон по всему периметру | Излишки удаляются влажной губкой или пальцем, смоченным в мыльной воде. | |
| Регулировка таймера (модели T/ST) | Фабричные настройки: 3-5 минут. Для ванных комнат: 10-15 минут. Для туалетов: 2-3 минуты. | Регулировка подстроечным резистором. Выполняется до установки лицевой панели. |
Частые вопросы по теме (FAQ)
Какие антивибрационные прокладки обязательно использовать при монтаже вентилятора Soler&Palau Silent?
Строго те, что входят в заводскую комплектацию вентилятора. Это специальные резиновые прокладки от производителя, предназначенные для демпфирования вибрации. Игнорировать их или заменять на другие материалы нельзя — это приведет к гулу и дребезгу корпуса, так как вибрация двигателя будет передаваться на стену.
Каким должен быть диаметр вентиляционного канала для модели Silent, и что делать, если он квадратный?
Оптимальный диаметр воздуховода для этих моделей — от 100 до 125 мм. Если канал квадратный, потребуется либо использовать переходник, либо подрезать отверстие, чтобы обеспечить правильное сечение. Перед монтажом обязательно проверьте наличие тяги с помощью зажженной спички или листа бумаги.
Какой кабель и клеммы разрешено использовать для подключения вентилятора во влажном помещении?
Для подключения используется кабель ВВГнг-LS 3×1,5 мм² (если вентилятор с таймером или выключателем). Соединения выполняются только через клеммные колодки или гильзы для опрессовки. Применение скруток с изолентой в ванной комнате категорически запрещено нормами ПУЭ из-за высокой влажности.
Как выставить корпус вентилятора, чтобы обратный клапан работал без дребезга?
Корпус необходимо выставить строго по горизонтали с помощью строительного уровня (пузырькового, длиной не более 40 см). Даже наклон в 2-3 градуса приведет к перекосу лепестков обратного клапана, что вызовет дребезг и потерю герметичности. После фиксации крепежа обязательно проверьте, что лепестки клапана открываются и закрываются свободно, без заеданий.
Какой герметик нужно использовать для уплотнения стыка корпуса со стеной в ванной?
Необходимо применять силиконовый санитарный герметик с пометкой «антиплесень» (противогрибковый). Он наносится аккуратным слоем по всему периметру зазора между стеной и корпусом. Это предотвратит проникновение влажного воздуха за корпус и образование грибка на стенах.
