Технология расчета нагрузок для возведения антресольного этажа по СНиП

Технология расчета нагрузок для возведения антресольного этажа по СНиП

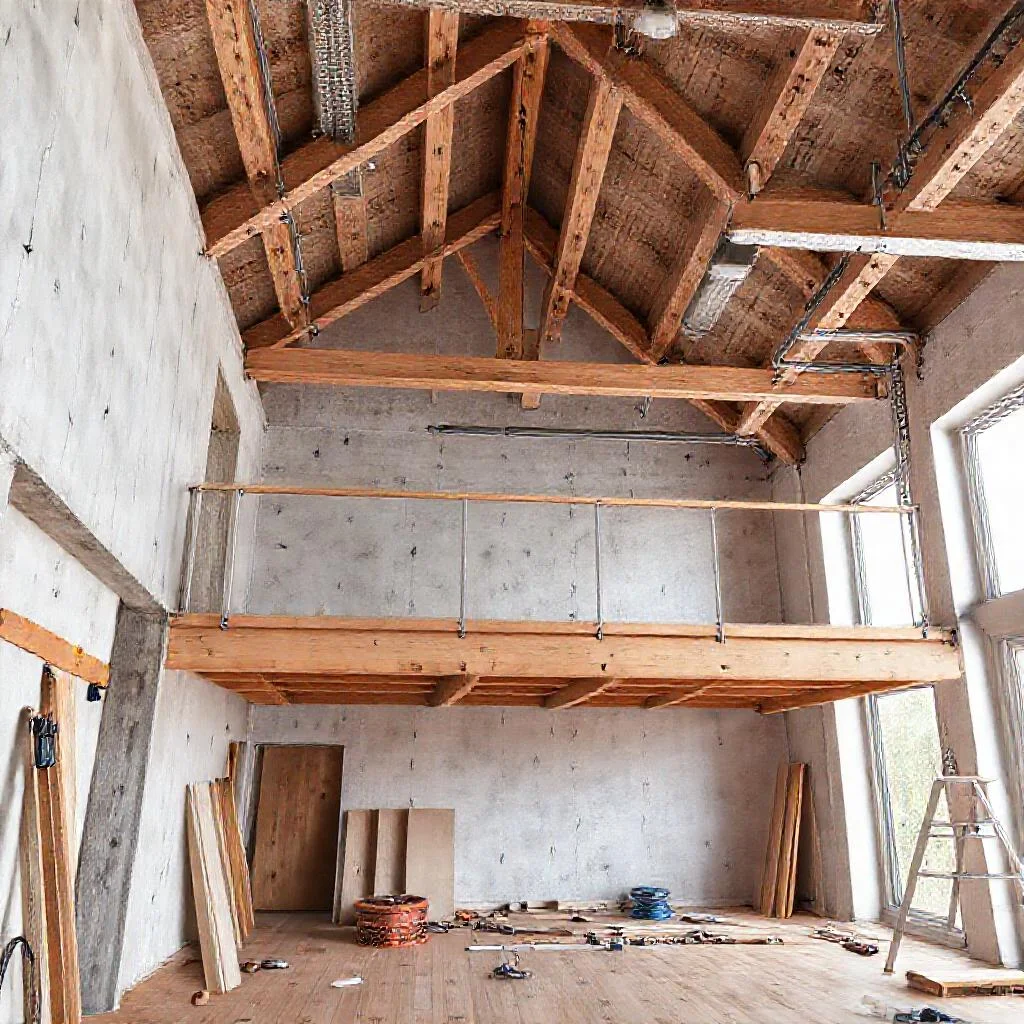

Устройство антресольного этажа — это не просто полка под потолком. Это полноценное междуэтажное перекрытие, которое обязано выдерживать вес мебели, людей и собственной конструкции. Ошибка в расчетах приводит к прогибу балок, разрушению отделки и риску обрушения. Строительные нормы и правила (актуализированные своды правил СП 20.13330 и СП 112.13330) жестко регламентируют этот процесс. Ниже изложен алгоритм, который позволяет рассчитать конструкцию без применения сложного ПО, но с соблюдением нормативов.

1. Исходные данные и предварительная оценка

Перед тем, как браться за калькулятор, нужно зафиксировать геометрию помещения. Измеряется длина пролета (расстояние между несущими стенами, на которые лягут балки). Второй параметр — ширина антресоли (глубина этажа). Если антресоль планируется вдоль всей стены, ширина обычно составляет 1,5–2,5 метра. Примыкание к стене должно быть капитальным (кирпич, бетон, газоблок плотностью от D600). Каркасные перегородки из гипсокартона не держат нагрузки от антресоли.

Обязательно уточняется состав пирога пола: будет ли сверху стяжка, керамическая плитка, ламинат или просто фанера. Каждый сантиметр стяжки добавляет 20–22 кг на квадратный метр. Если пренебречь этим весом, балки окажутся недогружены и начнут вибрировать.

2. Сбор нагрузок по СНиП

Расчет ведется на 1 квадратный метр антресольного перекрытия. Суммируются две категории: постоянная нагрузка (вес конструкции) и временная (вес людей и мебели). По СП 20.13330, нормативная временная нагрузка для жилых помещений составляет 150 кг/м² (1,5 кПа), но антресоль классифицируется как зона с повышенной концентрацией людей — поэтому рекомендуется брать коэффициент надежности 1,3 и итоговое значение 195 кг/м².

Постоянная нагрузка рассчитывается так: вес деревянного настила (фанера 20 мм — 14 кг/м², доска 50 мм — 25 кг/м²), вес звукоизоляции, вес финишного покрытия. Итоговая постоянная нагрузка редко превышает 70–100 кг/м². Суммарная расчетная нагрузка на метр квадратный получается порядка 270–300 кг.

3. Выбор несущих балок и их сечения

Ключевой элемент антресоли — балки перекрытия. Если пролет между капитальными стенами превышает 3 метра, деревянный брус начинает проигрывать по жесткости. Практика показывает, что для надежного перекрытия пролетов до 4 метров оправдано применение стальных двутавров номер 14. Сталь работает на изгиб в 2,5 раза эффективнее, чем брус 150х200 мм, и не дает усадки.

Для деревянных балок расчет ведется по формуле максимального прогиба: f ≤ L/200 (где L — длина пролета в мм). Для пролета 4 метра (4000 мм) допустимый прогиб — 20 мм. Используя таблицы из СП 64.13330, подбирается сечение бруса. Пример: при шаге балок 600 мм и нагрузке 300 кг/м² требуется брус сечением не менее 150х200 мм из сосны 1-го сорта.

Для стальных двутавров используется таблица несущей способности проката. Двутавр номер 14 (высота 140 мм) при шаге 1 метр держит более 400 кг/м² без превышения критического прогиба. Он универсален для жилых антресолей до 4 метров.

4. Алгоритм действий по монтажу

1. Разметка несущих стен. Определяется уровень чистового пола антресоли. От него вниз откладывается толщина настила + высота балки. Горизонтальность линий проверяется лазерным нивелиром.
2. Подготовка опорных узлов. В кирпичной стене штробятся ниши глубиной 150–200 мм. В бетонной стене крепятся опорные стальные башмаки (кронштейны) анкерами 12х100 мм с шагом 600 мм.
3. Монтаж балок. Концы деревянных балок оборачиваются рубероидом (гидроизоляция от капиллярной влаги стены). Зазор между торцом балки и стеной — 20-30 мм. Для стальных двутавров (номер 14) концы обрабатываются антикором и заводятся в ниши на цементный раствор. Обязательно проверяется горизонталь каждой балки уровнем.
4. Анкеровка балок. Стальные детали крепления соединяются сваркой или мощными шпильками. Деревянные балки фиксируются в нишах с помощью уголков и саморезов по дереву, исключается жесткое защемление (чтобы дерево могло «дышать»).
5. Устройство чернового пола. На балки укладывается фанера влагостойкая (ФСФ) толщиной 18–21 мм. Листы монтируются вразбежку (с перевязкой швов). Саморезы по дереву длиной 40–50 мм вкручиваются с шагом 150 мм по краям листа и 200 мм в середине.
6. Монтаж звукоизоляции. В пространство между балками (если антресоль не сплошная, а имеет каркас) закладывается минеральная вата плотностью 35–50 кг/м³ слоем 100 мм. Снизу подшивается пароизоляционная пленка.
7. Чистовая отделка. Поверх фанеры укладывается подложка (2–3 мм пробка или вспененный полиэтилен), затем ламинат, паркетная доска или линолеум. Если планируется плитка, фанера грунтуется жидкой гидроизоляцией, укладывается армирующая сетка и заливается тонкослойная стяжка (Зиммер, Церезит) толщиной до 30 мм.

5. Инструменты и материалы

Инструменты для сборки:

• Лазерный уровень (допускается гидроуровень, но точность хуже).
• Перфоратор с буром 12–16 мм для сверления анкерных отверстий в бетоне.
• Шуруповерт аккумуляторный с битами под саморезы.
• Болгарка (УШМ) с диском по металлу для резки двутавров.
• Сварочный инвертор (для стальных балок) или электролобзик (для дерева).
• Шпатель зубчатый для нанесения клея под плитку (если финиш керамический).
• Кисть или валик для грунтовки.

Расходные материалы и крепеж:

• Крепеж: анкерные болты (клиновые) 12х100 мм — 4 шт. на каждый опорный кронштейн.
• Саморезы по дереву 4,5х40 мм (фицирующие фанеру) — расход 20–25 шт. на лист фанеры.
• Грунтовка глубокого проникновения (для подготовки фанеры перед стяжкой).
• Рубероид (пергамин) — 1 рулон для изоляции концов балок.
• Минеральная вата (плиты ТехноНиколь, Роквул) — 0,1 куб.м на 1 кв.м перекрытия.
• Саморезы по гипсокартону 3,5х25 мм — для крепления подшивных листов снизу.

6. Типовые ошибки и их предотвращение

Частая ошибка — игнорирование ветровой нагрузки на антресоль, если она не примыкает к стене по всей площади, а имеет открытый край. В этом случае временная нагрузка берется с коэффициентом 1,5. Другая проблема — крепление балок на плавающие перегородки. Стена, на которую опирается балка, должна быть просчитана на сжатие. Если газобетонные блоки имеют плотность ниже D500, под балку обязательно заливается монолитный пояс.

Нельзя сваривать двутавры номер 14 внахлест без усиления накладками — стык должен быть усилен пластинами полной ширины полки. Экономия на антикоррозийной обработке стальных балок недопустима: влажный воздух из помещения проникает в микротрещины краски, запускается коррозия, и сечение двутавра ослабляется на 10–15% за первые 2 года.

Также строго соблюдается зазор между торцом деревянной балки и стеной (20 мм). Если прижать брус вплотную, весной, при повышении влажности, он заклинит, и начнется деформация с выпучиванием настила.

7. Проверка несущей способности на простом примере

Рассматривается антресоль шириной 2 метра, длиной 4 метра, опирающаяся на стены по стороне 4 м. Общая площадь — 8 кв.м. По расчету сборная нагрузка — 300 кг/м². Общий вес — 2,4 тонны. Если взять деревянные балки сечением 150х200 мм с шагом 600 мм, понадобится 7 штук на 4 метра. Каждая балка несет отрезок шириной 0,6 метра. Нагрузка на одну балку составляет 300 кг/м² * 0,6 м = 180 кг на погонный метр. Для пролета 4 метра это дает 720 кг на одну балку. Расчетный изгибающий момент M = qL²/8 = 180*16/8 = 360 кг*м = 36000 кг*см. Момент сопротивления бруса W = bh²/6 = 15*20*20/6 = 1000 см³. Напряжение σ = M/W = 36000/1000 = 36 кг/см², что ниже допустимого для сосны 1 сорта (140 кг/см²). Прогиб при таком момент будет около 6 мм, что вписывается в норму (20 мм). Запас прочности — в 3,8 раза.

При использовании стальных двутавров номер 14 шаг можно увеличить до 1 метра, сократив количество балок до 5 штук. Двутавр 14 имеет момент сопротивления около 81,7 см³, что дает в 12 раз меньшее напряжение при той же нагрузке. Это объясняет, почему для пролетов свыше 3,5 метров сталь становится выгоднее по расходу материала и надежнее по жесткости.

8. Требования к соединениям и узлам

Каждый узел опоры балки на стену должен быть просчитан на срез. Если балка опирается на кирпичную стену, глубина опирания должна быть не менее 120 мм. Для газобетона — не менее 150 мм с обязательным подкладыванием стальной пластины (распределительная шайба). Крепление балок к потолку (на анкерах) выполняется в шахматном порядке, шаг анкеров не реже 600 мм. Если антресоль примыкает к стене только одной стороной, противоположный край обязательно подвешивается на стальных тягах к потолку (муфты с резьбой М12), с шагом 1 метр.

Пространство между балками в зоне примыкания к стене заполняется монтажной пеной или эластичным герметиком, чтобы исключить сквозняки и мостики холода. Финишная отделка стыков (плинтус, галтель) выполняется только после полной усадки балок под нагрузкой (через 2-3 недели).

Соблюдение изложенной технологии гарантирует безопасную эксплуатацию антресольного этажа в течение всего срока службы здания. Отступления от нормативов, такие как замена двутавров на уголки или уменьшение сечения балок, превращают конструкцию в опасную. Расчет нагрузок — не бумажная формальность, а основа физической безопасности пространства над головой.

Таблица: Сводные данные для расчета антресольного этажа (нагрузки, материалы, крепеж)

В таблице ниже сведены ключевые параметры расчета, выбора материалов и крепежа для возведения антресольного этажа в соответствии с требованиями СП 20.13330 и СП 112.13330. Данные включают нормативные нагрузки, рекомендуемые сечения балок в зависимости от пролета, а также спецификацию расходных материалов с указанием артикулов и расхода, строго соответствующих тексту статьи.

Параметр / Материал	Значение / Артикул	Примечание / Расчет
1. Сбор нагрузок (на 1 м² перекрытия)
Нормативная временная нагрузка (жилые помещения)	150 кг/м² (1,5 кПа)	По СП 20.13330
Коэффициент надежности для антресоли	1,3	Рекомендовано для зон с повышенной концентрацией людей
Расчетная временная нагрузка	195 кг/м²	150 кг/м² × 1,3
Постоянная нагрузка (пирог пола)	70–100 кг/м²	Вес фанеры 20 мм (14 кг/м²), доски 50 мм (25 кг/м²), звукоизоляция, финиш
Суммарная расчетная нагрузка	270–300 кг/м²	Для дальнейших расчетов принято 300 кг/м²
2. Несущие балки (дерево / сталь)
Максимальный пролет для деревянного бруса	До 4 метров	Свыше 3 метров сталь эффективнее
Допустимый прогиб (f)	L/200	Для L=4000 мм, f ≤ 20 мм
Сечение деревянного бруса (сосна 1-й сорт)	150х200 мм	При шаге балок 600 мм и нагрузке 300 кг/м²
Стальной двутавр (номер)	№14 (высота 140 мм)	Момент сопротивления ~81,7 см³. Держит >400 кг/м² при шаге 1 м
Шаг балок (дерево)	600 мм	—
Шаг балок (сталь)	до 1 метра	—
3. Пример проверки (дерево, пролет 4 м, шаг 0,6 м)
Нагрузка на погонный метр балки	180 кг/м	300 кг/м² × 0,6 м
Общая нагрузка на балку (L=4 м)	720 кг	180 кг/м × 4 м
Изгибающий момент (M)	360 кг·м (36 000 кг·см)	M = qL²/8 = 180 × 16 ÷ 8
Момент сопротивления бруса (W)	1000 см³	W = bh²/6 = 15 × 20² ÷ 6
Напряжение (σ)	36 кг/см²	σ = M/W = 36 000 / 1000. Допустимо для сосны (140 кг/см²)
Запас прочности	3,8 раза	—
4. Расходные материалы и крепеж
Анкерные болты (клиновые)	12х100 мм	4 шт. на каждый опорный кронштейн
Саморезы по дереву (для фиксации фанеры)	4,5х40 мм	Расход 20–25 шт. на лист фанеры
Саморезы по гипсокартону (подшивка снизу)	3,5х25 мм	—
Минеральная вата (ТехноНиколь, Роквул)	Плиты плотностью 35–50 кг/м³	Слой 100 мм. Расход: 0,1 м³ на 1 м² перекрытия
Рубероид (пергамин)	1 рулон	Для гидроизоляции концов деревянных балок
Фанера влагостойкая (ФСФ)	Толщина 18–21 мм	Для чернового пола. Монтаж вразбежку
5. Нормативные требования к узлам
Глубина опирания балки на кирпичную стену	Не менее 120 мм	—
Глубина опирания балки на газобетон	Не менее 150 мм	Обязательно с распределительной стальной пластиной
Зазор между торцом деревянной балки и стеной	20–30 мм	Для компенсации деформаций
Шаг анкеров (при креплении к потолку)	Не реже 600 мм	Шахматный порядок

Частые вопросы по теме (FAQ)

Какую временную нагрузку нужно закладывать в расчет антресольного перекрытия по СП 20.13330?

Нормативная временная нагрузка для жилых помещений составляет 150 кг/м². Однако антресоль классифицируется как зона с повышенной концентрацией людей, поэтому рекомендуется применять коэффициент надежности 1,3. Итоговое расчетное значение для временной нагрузки — 195 кг/м². В сумме с постоянной нагрузкой (вес конструкции, стяжки, отделки — 70–100 кг/м²) общая расчетная нагрузка на квадратный метр получается порядка 270–300 кг/м².

Какое сечение деревянного бруса требуется для пролета 4 метра при шаге балок 600 мм?

По таблицам СП 64.13330 для пролета 4 метра, шага балок 600 мм и расчетной нагрузки 300 кг/м² требуется брус сечением не менее 150х200 мм из сосны 1-го сорта. Допустимый прогиб для такого пролета составляет 20 мм (L/200). Напряжение в брусе при этом будет 36 кг/см², что значительно ниже допустимого (140 кг/см²), запас прочности — 3,8.

Почему для пролетов более 3,5 метров часто выбирают стальной двутавр вместо деревянного бруса?

Стальной двутавр (например, номер 14) работает на изгиб в 2,5 раза эффективнее, чем брус 150х200 мм. При той же нагрузке (300 кг/м²) и пролете до 4 метров шаг двутавров можно увеличить до 1 метра, сократив количество балок. Момент сопротивления двутавра №14 составляет 81,7 см³, что дает в 12 раз меньшее напряжение при нагрузке, чем деревянный брус. Это обеспечивает надежность и жесткость без усадки.

Какой минимальный зазор нужно оставлять между торцом деревянной балки и стеной?

Строго соблюдается зазор 20–30 мм между торцом деревянной балки и стеной. Если прижать брус вплотную к стене, при повышении влажности (весной) его заклинит, что приведет к деформации и выпучиванию настила. Концы балок перед монтажом обязательно оборачиваются рубероидом для гидроизоляции от капиллярной влаги стены.

Какие ошибки чаще всего приводят к аварийному состоянию антресоли?

Основные ошибки по тексту статьи:

1. Крепление балок на неспособные нести нагрузку перегородки (например, каркасные из гипсокартона или газобетон плотностью ниже D500). В таких случаях требуется заливка монолитного пояса.

2. Сварка стальных двутавров №14 внахлест без усиления накладками — такой стык разрушается под нагрузкой.

3. Игнорирование антикоррозийной обработки стальных балок — это ведет к ослаблению сечения на 10–15% за первые 2 года.

4. Пренебрежение весом пирога пола (каждый см стяжки — 20–22 кг/м²), что вызывает вибрацию балок.
