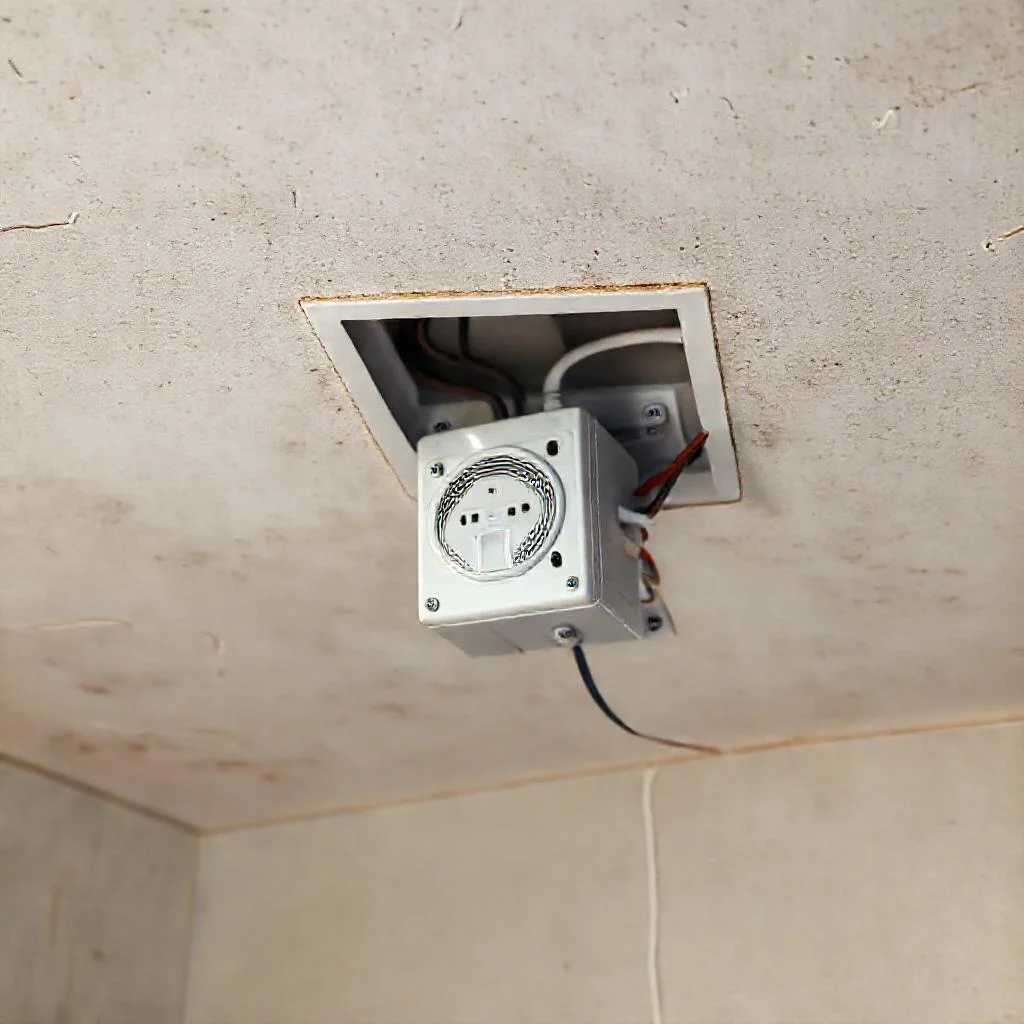

Технология скрытого монтажа блока питания 24В в гипсокартонном потолке

Скрытый монтаж блока питания (БП) на 24 вольта в подвесной гипсокартонной конструкции — это единственно правильное решение для систем освещения, умного дома или видеонаблюдения, когда внешний вид потолка не должен портить ни один лишний прибор. Однако эта задача требует строгого соблюдения порядка действий и понимания физики работы самого блока. Любая ошибка на этапе проектирования приводит к перегреву, выходу из строя дорогостоящей электроники или необходимости полного демонтажа потолка.

Данная инструкция рассматривает ситуацию, когда каркас потолка собран, но листы гипсокартона еще не нашиты. Если потолок уже готов, единственным верным методом будет установка ревизионного люка для доступа к прячущемуся внутри оборудованию. Главная задача инженерной мысли при таком монтаже — обеспечить эффективное охлаждение и безопасность при полной невидимости устройства.

---

Шаг 1. Подготовка и расчет места (проектирование)

Первый и самый важный этап, определяющий успех всей операции, — это выбор точки установки. Нужно найти компромисс между скрытностью и доступностью. Блок питания 24В, даже импульсный, в процессе работы выделяет тепло. Чем меньше площадь рассеивания, тем быстрее он перегреется. Поэтому место подбирается не на глаз, а с учетом вентиляции подпотолочного пространства.

Стандартное правило инсталляции: расстояние от блока до соседних стен или коммуникаций должно составлять не менее 50 мм. Это позволяет воздуху свободно циркулировать вокруг корпуса. Лучшее место — это участок под последним рядом гипсокартона, рядом с несущей стеной, откуда будет проще проложить кабельную трассу. Никогда не устанавливают БП вплотную к дымоходам, вентиляционным шахтам или трубам отопления.

Важно сразу решить, где будет расположен ревизионный люк. Он обязателен. Даже при полной уверенности в надежности китайского или европейского блока, он может выйти из строя через год-два. Зашивать БП наглухо — значит создавать себе проблему на весь срок эксплуатации потолка.

---

Шаг 2. Материалы и инструменты

Для работы потребуется стандартный набор для гипсокартонных работ плюс специфические элементы для электрики. Все материалы лучше приобрести заранее, чтобы не отвлекаться от процесса. Качество крепежа напрямую влияет на надежность фиксации блока питания.

• Блок питания 24В необходимой мощности (с запасом 20-30%). Корпус должен быть перфорированным для охлаждения.
• Гипсокартон (ГКЛ) толщиной 9.5 мм или 12.5 мм для последующей зашивки.
• Металлические профили (CD-60 или UD-27) для создания площадки под БП.
• Ревизионный люк пластиковый или металлический, размером не менее 200х200 мм. Это критичный параметр для отвода тепла.
• Саморезы по металлу (LN 9, 11) для скрепления профилей.
• Саморезы по гипсокартону (TN 25) для фиксации листов.
• Дюбель-клинья (быстрый монтаж) 6х40 мм для крепления подвесов к потолку.
• Прямые подвесы или более жесткие крабы для создания несущей площадки.
• Силовой кабель ВВГнг-LS 2х1.5 мм² (или ПВС) для подключения 220В.
• Кабель для нагрузки (освещение/ленты) ШВВП 2х0.75 мм² (зависит от тока).
• Гофрированная труба ПВХ диаметром 16-20 мм для защиты силовых проводов.
• Изолента ПВХ или термоусадка, клеммники WAGO (на 2-3 провода).
• Автоматический выключатель (если не предусмотрен отдельный щиток) для цепи 24В.

Инструменты:

• Шуруповерт или дрель с регулировкой оборотов.
• Уровень (лазерный или пузырьковый, длиной 1-1.5 м).
• Ножницы по металлу или болгарка для резки профиля.
• Монтажный нож со сменными лезвиями.
• Перфоратор с буром 6 мм (для дюбелей).
• Плоскогубцы, кусачки.
• Линейка или рулетка, маркер.
• Перчатки монтажные, защитные очки.

---

Шаг 3. Разметка и монтаж площадки (алгоритм действий)

Это самый ответственный этап. Площадка под блок питания должна быть жестко закреплена и не касаться гипсокартона со стороны подпотолочного пространства. Необходимо создать отдельный карман в каркасе.

1. Определение координат. На чистый бетонный потолок (черновое основание) наносится точка центра будущего БП. От нее размечаются границы площадки. Обычно достаточно прямоугольника 300х300 мм.
2. Крепление подвесов. В углы прямоугольника и по центру сверлят отверстия и забивают дюбель-клинья. Подвесы загибаются краями вниз, формируя П-образную конструкцию. Длина подвесов должна быть такой, чтобы площадка висела на одном уровне с будущим каркасом (обычно на 50-100 мм ниже чернового потолка).
3. Формирование рамы. Из профиля CD-60 нарезают четыре отрезка. Два из них (параллельные) скрепляют с прямыми подвесами саморезами LN. Затем к ним прикручивают поперечные перемычки. Получается жесткая металлическая рамка, которая не будет вибрировать.
4. Выравнивание. Уровнем проверяется горизонтальность площадки. Любой перекос приведет к тому, что блок питания ляжет неровно, что может деформировать корпус при затягивании винтов. Допустимый зазор — не более 2 мм на метр.
5. Фиксация блока питания. Корпус блока устанавливается на металлическую раму. Крепление производится саморезами по металлу (LN 9) через специальные монтажные ушки корпуса. Недопустимо крепить блок скотчем или хомутами непосредственно к гипсокартону — он просто провалится.
6. Проверка зазоров. Между корпусом БП и металлоконструкцией не должно быть зазора более 1-2 мм. Если корпус болтается, его нужно зафиксировать дополнительно.

---

Шаг 4. Электромонтаж и подключение

Силовая часть работы требует аккуратности. Подпотолочное пространство — зона повышенной опасности из-за наличия металлического каркаса (потенциальный путь для тока). Кабель 220В необходимо изолировать от металла.

1. Прокладка силового кабеля. От распределительной коробки или щитка до места расположения БП прокладывается кабель ВВГнг-LS. Он обязательно помещается в гофрированную трубу. Гофра крепится хомутами к подвесам или профилям. Кабель не должен провисать и соприкасаться с острыми краями металла.
2. Ввод в блок. Гофра с кабелем заводится в специальное отверстие (сальник) на корпусе БП. Если сальника нет, используют пластиковую втулку для защиты изоляции. Затяжка винтовой клеммы производится с усилием, но без фанатизма, чтобы не повредить токоведущие жилы.
3. Подключение нагрузки. На выходе 24В блок имеет свои клеммы (обычно маркируются V+ и V- или 24V и GND). Кабель от светодиодной ленты или другого оборудования подключается строго по полярности. Перепутанная полярность выведет из строя электронику.
4. Установка автомата. На линию 24В рекомендуется установить отдельный автоматический выключатель (на 2-6 Ампер, в зависимости от мощности). Он защитит блок и проводку от короткого замыкания. Место автомата — в распределительном щите. Тянуть 220В от соседней розетки без защиты категорически запрещено.
5. Маркировка. На кабеле или самом блоке маркером ставится пометка: напряжение (24В) и ток. Это поможет электрику при будущем обслуживании.

---

Шаг 5. Монтаж гипсокартона и устройство ревизионного люка

После того как блок закреплен и подключен, можно приступать к зашивке. Но именно на этом этапе совершается множество ошибок. Нельзя просто накладывать лист ГКЛ на профили и прикручивать его.

1. Разметка места люка. Нужно точно знать, где находится блок. Лучше всего сделать это лазерным уровнем или просто проверять отвесом. Место должно быть размечено на листе гипсокартона так, чтобы люк открывал доступ именно к блоку питания.
2. Вырезание отверстия. В листе ГКЛ вырезается прямоугольное отверстие под люк. Размер выреза должен быть строго равен внутреннему размеру рамки люка (обычно 200х200 мм или больше). Края среза зачищаются наждачной бумагой.
3. Фиксация листа. Лист ГКЛ с вырезанным отверстием прикручивается к каркасу саморезами. В этом месте (над люком) каркас должен быть усилен дополнительными профилями, чтобы лист не прогибался.
4. Установка люка. Рамка люка вставляется в вырезанное отверстие. В комплекте обычно идут зажимы (лапки), которые прикручиваются к гипсокартону. Важно, чтобы рамка сидела плотно, без щелей. Люк не должен деформироваться при открывании.
5. Проверка доступа. После установки люка нужно открыть дверцу и убедиться, что рука свободно проходит к блоку. Если доступ затруднен — люк меняют на больший или перевешивают. Это не каприз, а обязательное условие пожарной безопасности.

---

Шаг 6. Завершающий этап и проверка

После завершения монтажа нельзя сразу запускать систему на полную мощность. Необходимо провести несколько контрольных действий. Пренебрежение проверкой гарантирует проблемы в ближайший год.

1. Визуальный осмотр. Проверяется отсутствие повреждений изоляции, надежность затяжки клемм (как силовых, так и слаботочных). Кабель не должен болтаться внутри подпотолочного пространства.
2. Пробный пуск. На короткое время (2-3 секунды) включается автомат. Проверяется, что светодиодная лента загорается, а блок не издает посторонних звуков (свист, гул). Тихий высокочастотный писк допускается, но сильный гуд — признак перегрузки или брака.
3. Контроль нагрева. Через 30 минут работы (нагрузка должна быть подключена) нужно открыть люк и рукой проверить температуру корпуса. Если корпус горячий (выше 60-70°C), это опасно. Причина — слабая вентиляция. Единственное решение — заменить люк на решетку или увеличить его до размеров 250х250 мм.
4. Закрытие люка. Если все в порядке, дверца закрывается. На нее не рекомендуется наклеивать тяжелые декоративные элементы, которые могут заблокировать открывание.
5. Финишная отделка. Если потолок будет окрашиваться, люк нужно снять или защитить малярным скотчем. Краска может забить механизм открывания. После высыхания краски люк устанавливается на место.

---

Важные технические нюансы (E-E-A-T)

Есть несколько физических и нормативных моментов, которые часто игнорируют, и зря. Во-первых, блок питания 24В, особенно мощностью более 60 Вт, в процессе работы нагревает окружающий воздух. Если пространство над потолком замкнутое (нет вентиляции), температура внутри быстро поднимется до 50-60°C. Ревизионный люк критически важен для отвода тепла. Через него тепло уходит в комнату.

Во-вторых, по правилам ПУЭ (Правила устройства электроустановок) любые соединения проводов должны быть доступны для осмотра. Скрытый в гипсокартоне блок питания — это именно такое соединение. Отсутствие люка — прямое нарушение норм. Максимальный штраф для юридических лиц в 2024 году составляет до 200 000 рублей за несоблюдение правил эксплуатации электроустановок. Для частного дома риск меньше, но безопасность важнее денег.

В-третьих, не стоит экономить на блоке питания. Дешевые импульсные блоки имеют реальный КПД около 70-75%, остальное уходит в тепло. Качественные блоки (Mean Well, Omron) имеют КПД 90-95% и греются значительно меньше. Разница в цене окупается безопасностью и отсутствием проблем.

Правильный монтаж блока питания 24В в гипсокартонный потолок — это не просто техническая операция, а инженерное решение, учитывающее законы теплофизики и требования безопасности. Выполнив все шаги, особенно касающиеся доступа через люк, можно получить надежную и долговечную систему, которую не придется разбирать ради замены вышедшего из строя компонента.

Таблица: Смета и спецификация материалов для скрытого монтажа блока питания 24В в ГКЛ потолке

В таблице ниже приведены основные материалы, необходимые для выполнения скрытого монтажа блока питания 24В в гипсокартонном потолке, с указанием их характеристик и назначения согласно технологии. Данные строго соответствуют тексту инструкции: указаны конкретные типы кабеля, профилей, крепежа и размеры ревизионного люка, критически важные для безопасности и охлаждения.

№	Наименование материала / Изделия	Тип / Характеристика	Назначение / Примечание (по тексту статьи)
1	Блок питания 24В	Импульсный, с перфорированным корпусом (мощность с запасом 20-30%)	Основное оборудование. Нагрев требует вентиляции (люк 200х200 мм). Для мощностей >60Вт критичен отвод тепла.
2	Гипсокартон (ГКЛ)	9.5 мм или 12.5 мм	Зашивка каркаса и создание декоративной поверхности потолка.
3	Металлический профиль	CD-60 или UD-27	Создание жесткой металлической рамки (площадки) под блок питания.
4	Ревизионный люк	Пластиковый или металлический, размером не менее 200х200 мм	Критичный параметр для отвода тепла. Обеспечивает доступ к БП. При перегреве люк меняют на решетку или увеличивают до 250х250 мм.
5	Саморезы по металлу	LN 9, LN 11	Скрепление профилей CD-60/Ud-27 между собой и крепление БП через монтажные ушки (LN 9).
6	Саморезы по гипсокартону	TN 25	Фиксация листов ГКЛ к профилям.
7	Дюбель-клинья (быстрый монтаж)	6х40 мм	Крепление прямых подвесов к черновому бетонному потолку.
8	Средства крепления подвесов	Прямые подвесы или крабы	Создание несущей П-образной конструкции под площадку.
9	Силовой кабель 220В	ВВГнг-LS 2х1.5 мм² (или ПВС)	Прокладка от распределительной коробки до БП. Обязательно помещается в гофру.
10	Кабель на нагрузку (24В)	ШВВП 2х0.75 мм² (зависит от тока)	Подключение светодиодной ленты или другого оборудования к выходу 24В.
11	Гофрированная труба (для защиты 220В)	ПВХ, диаметром 16-20 мм	Обязательная изоляция силового кабеля от металлического каркаса.
12	Автоматический выключатель (на линию 24В)	На 2-6 Ампер	Защита блока питания и проводки 24В от короткого замыкания. Устанавливается в распределительном щите.
13	Клеммники / Соединители	WAGO (на 2-3 провода), изолента ПВХ или термоусадка	Для аккуратного и надежного соединения проводов.

Частые вопросы по теме (FAQ)

Какой минимальный размер ревизионного люка требуется для блока питания 24В?

Размер ревизионного люка должен быть не менее 200х200 мм. Это критичный параметр не только для доступа к оборудованию, но и для отвода тепла от блока питания. Люк меньшего размера ухудшит вентиляцию подпотолочного пространства, что может привести к перегреву и выходу блока из строя.

Почему блок питания 24В нельзя крепить непосредственно к гипсокартону?

Крепить блок питания непосредственно к листу гипсокартона (скотчем, хомутами или саморезами) категорически запрещено. Гипсокартон не рассчитан на точечную нагрузку — блок просто провалится вместе с листом. Корпус блока необходимо фиксировать саморезами по металлу (LN 9) через монтажные ушки к жесткой металлической раме из профилей CD-60.

Какие последствия будут, если не установить ревизионный люк над блоком питания?

Отсутствие ревизионного люка — это прямое нарушение ПУЭ (Правил устройства электроустановок), так как все соединения проводов должны быть доступны для осмотра. На практике это приведет к двум проблемам: 1) невозможность заменить вышедший из строя блок без полного демонтажа потолка; 2) перегрев блока из-за отсутствия отвода тепла (через люк горячий воздух уходит в комнату). Для юридических лиц штраф за такое нарушение в 2024 году может достигать 200 000 рублей.

Как проверить, что блок питания 24В не перегревается после монтажа?

Через 30 минут работы блока под полной нагрузкой нужно открыть ревизионный люк и рукой проверить температуру корпуса. Если корпус горячий (выше 60-70°C), это опасно. Причина — слабая вентиляция. Единственное решение — заменить люк на решетку или увеличить его до размеров 250х250 мм. Также напомним: качественные блоки (Mean Well, Omron) имеют КПД 90-95% и греются значительно меньше дешевых аналогов.

Какой кабель нужно использовать для подключения блока питания 24В к сети 220В?

Для подключения к сети 220В необходимо использовать силовой кабель ВВГнг-LS 2х1.5 мм² (или ПВС). Этот кабель обязательно помещается в гофрированную трубу ПВХ диаметром 16-20 мм для защиты от механических повреждений и изоляции от металлического каркаса потолка. Кабель не должен провисать или соприкасаться с острыми краями профилей.
