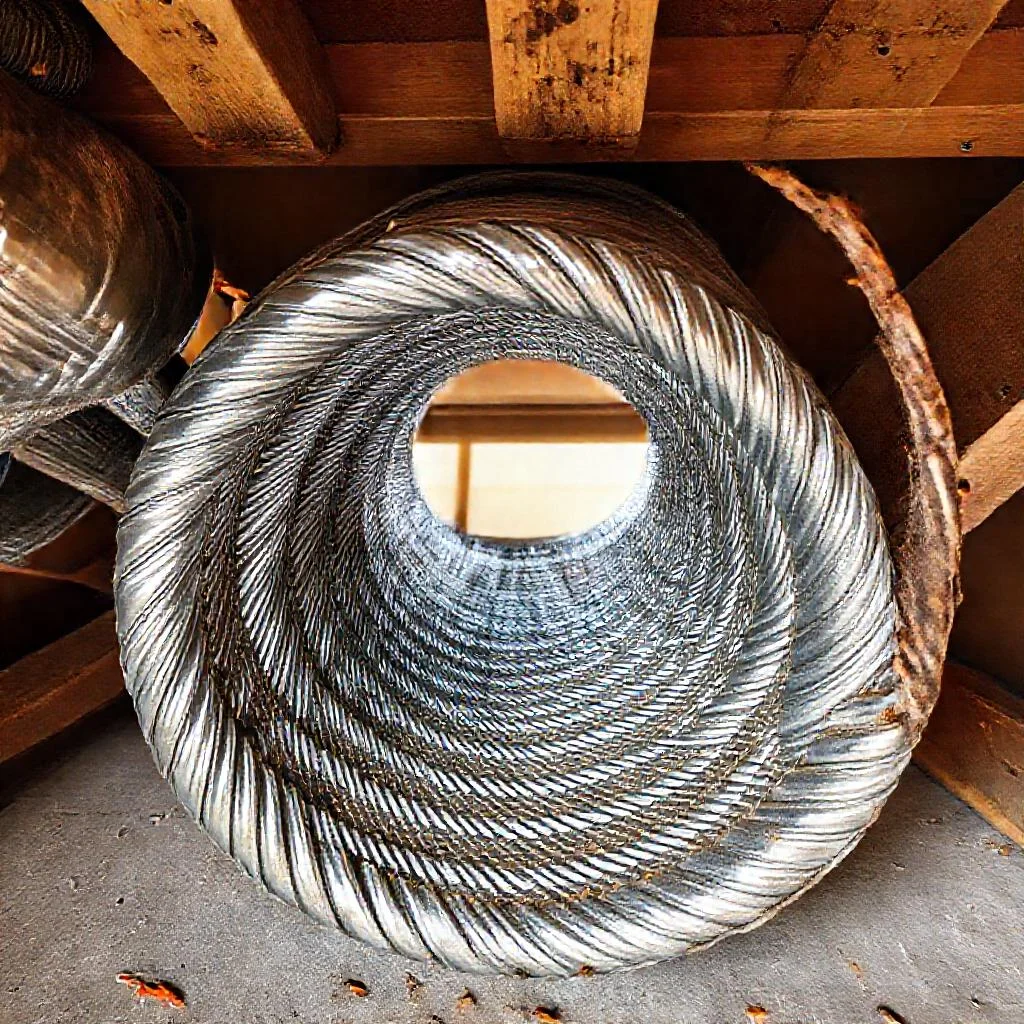

Вибрация оцинкованного воздуховода спирально-навивного типа: полный разбор дефектов
Спирально-навивные воздуховоды из оцинкованной стали — это популярное решение для вентиляции и кондиционирования. Они прочные, герметичные и относительно недорогие. Но иногда система начинает гудеть, вибрировать, а на металле появляются трещины или отслаивается цинк. Чаще всего это происходит не из-за заводского брака, а из-за нарушения технологии сборки. Особенно много проблем возникает, когда работу делают неопытные бригады, так называемые «шабашники». Чтобы избежать поломок, нужно понимать природу каждого дефекта.
Почему воздуховод вибрирует: физика процесса
Воздуховод — это не жесткая труба, а гибкая система. Воздух внутри движется с определенной скоростью. Когда поток натыкается на препятствие или резко меняет направление, возникают турбулентности. Эти завихрения создают колебания давления. Если частота этих колебаний совпадает с собственной частотой металла или всей конструкции, возникает резонанс. Именно резонанс усиливает вибрацию до опасного уровня. Вибрация — это первый звонок, который предупреждает о грядущих разрушениях.
Часто источник вибрации находится не в самом воздуховоде, а в вентиляторе. Неточная балансировка крыльчатки или износ подшипников мотора передают дрожь на всю сеть. Еще одна распространенная причина — слишком высокая скорость воздуха. Для круглых воздуховодов норма — от 5 до 8 метров в секунду. Если скорость выше, шум и вибрация становятся неизбежными. А если воздуховод при этом крепят на обычные шпильки без резиновых прокладок, то дрожь передается прямо на перекрытия и стены.
Отслоение цинка: коррозия, которая убивает систему
Оцинковка защищает сталь от ржавчины. Когда цинк отслаивается, оголяется черный металл. Ржавчина съедает стенки, и воздуховод теряет герметичность. Есть три главные причины отслоения.
Первая причина — механическое повреждение. Во время транспортировки или монтажа на спирали появляются глубокие царапины и вмятины. Если «шабашники» таскают воздуховоды волоком по бетонному полу, цинк просто стирается. Нарушается целостность слоя, и коррозия начинается с краев царапины.
Вторая причина — химический конфликт материалов. Оцинковка не дружит с кислотами и щелочами. Если воздуховод монтируют в помещении, где используются агрессивные химикаты (лаборатории, покрасочные камеры), цинк разрушается быстрее. Но есть и бытовая причина — контакт с монтажной пеной. Некоторые мастера заливают пеной щели вокруг прохода воздуховода через стену. Пена содержит вещества, которые разъедают цинк. Уже через пару месяцев на этом месте появляется вздутие или шелушение.
Третья причина — нарушение технологии сварки или пайки. Если воздуховод режут болгаркой, а не специальными ножницами, перегретый край теряет защитный слой. Обугленный цинк осыпается. Если же кто-то решил приварить фланец обычной электросваркой, а не точечной контактной сваркой, зона термического влияния становится уязвимой для коррозии. Настоящие профессионалы обрабатывают все сварные швы цинкосодержащей краской, но шабашники об этом забывают или экономят.
Трещины на спиральном шве: почему металл «рвется»
Трещина может пойти по самому шву или рядом с ним. Чаще всего это следствие перегрузки. Спирально-навивной воздуховод состоит из ленты, которая скручена в рулон. Края ленты замкнуты в замок — это и есть спиральный шов. Он прочный, но не бесконечный.
Первая причина трещин — неправильный подбор толщины металла. Для обычной вентиляции в коттедже подходит сталь 0,5-0,6 мм. Но если сечение большое (диаметр больше 400 мм) и воздуховод висит на длинных пролетах без опор, тонкая жесть просто не выдержит собственного веса и вибрации. Шов начинает расходиться. Трещина идет «змейкой» вдоль спирали. Шабашники часто ставят дешевый тонкий металл на всю систему, невзирая на длину пролетов, чтобы удешевить смету для заказчика.
Вторая причина — жесткое крепление без компенсации линейного расширения. Воздух в системе нагревается (особенно зимой, если идет забор с улицы). Металл расширяется. Если хомуты затянуты «намертво» и не дают воздуховоду двигаться вдоль оси, в спиральном шве возникают напряжения. После десятка циклов нагрев-остывание металл устает, и появляется трещина.
Третья причина — перекос при стыковке. Если мастер соединяет две секции воздуховода с зазором или под углом, образуется напряжение в месте замка. При включении вентиляции этот участок испытывает изгибающую нагрузку. Через месяц-два лента ломается в месте изгиба.
Нарушение технологии монтажа: букварь ошибок
Эти ошибки типичны для бригад, которые не читают нормативы (СП 60.13330, СНиП 3.05.01-85) и работают на глаз. Каждый такой недочет снижает срок службы системы в несколько раз.
- Плохая герметизация стыков. Нормальная герметизация требует нанесения специального герметика на ниппельное соединение. Шабашники часто просто вставляют воздуховод друг в друга без герметика или мажут обычным силиконом. Силикон плохо держится на маслянистой поверхности оцинковки. Через полгода стык начинает сопеть и свистеть.
- Отсутствие виброизоляторов. Это фундаментальная ошибка. Вентилятор должен соединяться с магистральным воздуховодом через гибкую текстильную или резиновую вставку. Если этой вставки нет, вибрация мотора уходит прямо в жесткую спираль. В результате гудят перекрытия, а швы расшатываются.
- Экономия на крепеже. Воздуховоды диаметром до 200 мм крепят через 4 метра, от 250 до 450 мм — через 3 метра. Шабашники часто увеличивают шаг до 5-6 метров, чтобы сэкономить на шпильках и профилях. Воздуховод провисает, появляются «горбы», в которых скапливается конденсат, и вибрация усиливается.
- Резкие изгибы и деформация. Спирально-навивные воздуховоды нельзя гнуть коленом. Для поворота нужны готовые отводы заводского изготовления. Некоторые горе-мастера пытаются согнуть трубу вручную, получается не плавный поворот, а вмятина. В этой вмятине воздух создает турбулентность, которая разрушает шов изнутри.
Частые ошибки при монтаже и отделке
Здесь собраны конкретные ситуации из практики, которые приводят к вибрации и поломкам. Если увидите что-то из этого списка — бейте тревогу.
Использование монтажной пены на стыках с оцинковкой. Эту ошибку делают, чтобы «запенить» проход через стену. Пена расширяется, давит на тонкую стенку воздуховода, деформирует ее. При нагреве и охлаждении пена работает как домкрат, отрывая цинк от стали. Выход из ситуации — использовать гильзы или плотную обмотку из негорючего минераловатного цилиндра, а не пену прямого контакта.
Обрезка профиля крепления не в размер. Хомуты и кронштейны часто подрезают ножницами по металлу, забывая удалить заусенцы. Острый край царапает оцинковку. Через эти царапины проступает коррозия, которая ползет под спиральный шов. Мало кто после резки прокрашивает место реза цинковой краской.
Неверный подбор трассы. Воздуховод должен проходить в сухом отапливаемом помещении. Если его прокладывают на чердаке или в подвале без утепления, на поверхности металла выпадает конденсат. Влага стекает по шву, попадает в замки. Вода вместе с углекислым газом воздуха постепенно разрушает цинковое покрытие. Постоянная влажность — это прямой путь к трещинам и отслоению.
Крепление к несущим конструкциям без виброразвязки. Использование металлических шпилек напрямую к перекрытию превращает весь дом в резонатор. Виброизоляторы (резиновые прокладки, вибростойки) гасят колебания. Если их нет, вибрация передается на пол, стены, каркас здания. Это не только шум, но и ускоренное разрушение спирального шва.
Использование нерегулируемых хомутов на длинных прямых участках. Воздуховод должен иметь возможность немного «гулять» вдоль своей оси при перепадах температуры. Если хомуты затянуты без люфта, они блокируют тепловое расширение. Металл расширяется, упирается в хомут, выгибается. Появляются вмятины, которые ослабляют жесть и создают зоны повышенного напряжения.
Что делать и как предотвратить дефекты
Профилактика всегда дешевле ремонта. Лучше потратить лишние пару часов на правильную сборку, чем потом переваривать целую ветку вентиляции.
- Проверяйте сертификаты на оцинковку. Нормальная сталь имеет равномерное покрытие без наплывов и воздушных пузырей.
- Следите за зазором на стыках. Соединение должно быть плотным, без люфта. Используйте только профильные герметики для воздуховодов.
- Обязательно ставьте виброизоляторы. Гибкие вставки на входе и выходе вентилятора спасают всю систему от разрушительной дрожи.
- Утепляйте воздуховоды, если они проходят через холодные зоны. Это предотвратит образование конденсата и коррозию замков.
- Не давайте шабашникам резать воздуховод болгаркой. Требуйте использования ручных ножниц по металлу или кромкообрезных станков с охлаждением.
Вибрирующий воздуховод — это не просто шум. Это сигнал о том, что система работает на пределе. Трещины и отслоения цинка возникают не сразу, а как следствие длительного воздействия. Соблюдение технологий монтажа, использование качественных комплектующих и отказ от сомнительных ухищрений позволят вентиляции служить десятки лет без капитального ремонта.
Таблица: Причины, последствия и нормы вибрации спирально-навивных воздуховодов
В таблице ниже систематизированы данные из статьи, описывающие дефекты, возникающие при нарушении технологии монтажа и эксплуатации оцинкованных спирально-навивных воздуховодов. Приведены регламентированные параметры (скорость воздуха, толщина металла, шаг крепления), а также конкретные ошибки монтажа, ведущие к вибрации, отслоению цинка и трещинам. Все цифры, нормативы и причинно-следственные связи строго соответствуют тексту статьи.
| Тип дефекта / Параметр | Причина (согласно статье) | Норма / Требование (из статьи) | Последствие нарушения |
|---|---|---|---|
| Вибрация воздуховода | Резонанс из-за совпадения частоты колебаний потока с собственной частотой металла; высокая скорость воздуха; отсутствие виброизоляторов. | Скорость воздуха в круглых воздуховодах: 5–8 м/с. Наличие гибких вставок (текстильных или резиновых) между вентилятором и магистралью. | Усиление колебаний до опасного уровня; разрушение конструкции; передача дрожи на перекрытия и стены. |
| Отслоение цинка (механическое) | Транспортировка волоком по бетонному полу; глубокие царапины и вмятины от неправильной резки. | Резка только ручными ножницами по металлу или кромкообрезными станками с охлаждением; запрет на использование болгарки. | Оголение черного металла, начало коррозии с краев царапины, потеря герметичности. |
| Отслоение цинка (химическое) | Контакт с монтажной пеной; использование в агрессивных средах (лаборатории, покрасочные камеры). | Использование гильз или негорючих минераловатных цилиндров для прохода через стены; запрет на контакт оцинковки с монтажной пеной. | Вздутие, шелушение и разрушение цинкового слоя через 2-3 месяца. |
| Трещины на спиральном шве (перегрузка) | Неправильный подбор толщины металла для больших сечений и длинных пролетов. | Для обычной вентиляции в коттедже: 0,5–0,6 мм. Для диаметров более 400 мм и длинных пролетов требуется увеличение толщины. | Расхождение спирального шва «змейкой», разрушение воздуховода под собственным весом. |
| Трещины (термическое расширение) | Жесткое крепление хомутами без люфта, блокирующее линейное расширение металла при нагреве. | Использование нерегулируемых хомутов с люфтом; обеспечение возможности «гулять» вдоль оси при перепадах температур. | Усталость металла после циклов нагрев-остывание, образование трещин. |
| Нарушение шага крепежа | Экономия на крепеже («шабашники» увеличивают шаг для экономии). | Для диаметров до 200 мм: шаг 4 метра. Для диаметров от 250 до 450 мм: шаг 3 метра. | Провисание воздуховода, «горбы», скопление конденсата, усиление вибрации. |
| Жесткое крепление без виброразвязки | Использование металлических шпилек напрямую к перекрытию без резиновых прокладок или вибростоек. | Обязательное применение виброизоляторов (резиновые прокладки, вибростойки) для гашения колебаний. | Превращение дома в резонатор, ускоренное разрушение спирального шва, шум. |
| Деформация при повороте | Попытка согнуть спирально-навивной воздуховод «коленом» вручную. | Для поворота использовать только готовые отводы заводского изготовления; запрет на ручную деформацию. | Образование вмятины, создающей турбулентность, которая разрушает шов изнутри. |
Частые вопросы по теме (FAQ)
Почему возникает резонанс и сильная вибрация в спирально-навивном воздуховоде?
Вибрация усиливается до опасного уровня, когда частота колебаний от турбулентности воздуха совпадает с собственной частотой металла или всей конструкции. Чаще всего вибрация возникает из-за слишком высокой скорости воздуха (выше нормы в 5-8 м/с для круглых воздуховодов), неточной балансировки вентилятора или износа его подшипников. Если при этом крепление выполнено на обычные шпильки без резиновых прокладок, дрожь передается на перекрытия и стены.
Почему на спиральном шве появляются трещины?
Есть три основные причины. Первая — неправильный подбор толщины металла (например, установка стали 0,5-0,6 мм на сечение диаметром больше 400 мм с длинными пролетами без опор). Вторая — жесткое крепление без компенсации линейного расширения (хомуты затянуты «намертво», блокируя тепловое расширение). Третья — перекос при стыковке секций с зазором или под углом, из-за чего лента ломается в месте изгиба через месяц-два после включения вентиляции.
От чего отслаивается цинк на спиральном воздуховоде?
Цинк отслаивается по трем причинам. Первая — механическое повреждение: царапины от транспортировки волоком по бетонному полу или резки болгаркой (перегретый край теряет защитный слой). Вторая — химический конфликт, например, контакт с монтажной пеной, содержащей вещества, разъедающие цинк, или с кислотами и щелочами в лабораториях. Третья — нарушение технологии сварки (обычная электросварка вместо точечной контактной) без последующей обработки швов цинкосодержащей краской.
На каком расстоянии нужно крепить воздуховод, чтобы избежать провисания и вибрации?
Согласно нормативам, воздуховоды диаметром до 200 мм крепят через 4 метра, от 250 до 450 мм — через 3 метра. Если шаг увеличить до 5-6 метров, воздуховод провисает, появляются «горбы» со скоплением конденсата, а вибрация усиливается. Это фундаментальная ошибка, снижающая срок службы системы в несколько раз.
Как неправильная герметизация стыков влияет на вибрацию и износ воздуховода?
На ниппельное соединение необходимо наносить специальный герметик для воздуховодов. Если мастера просто вставляют секции друг в друга без герметика или используют обычный силикон (который плохо держится на маслянистой оцинковке), то через полгода стык начинает «сопеть» и свистеть из-за подсоса воздуха. Разгерметизация усиливает турбулентность потока, что ведет к росту вибрации и дополнительным нагрузкам на спиральный шов.
