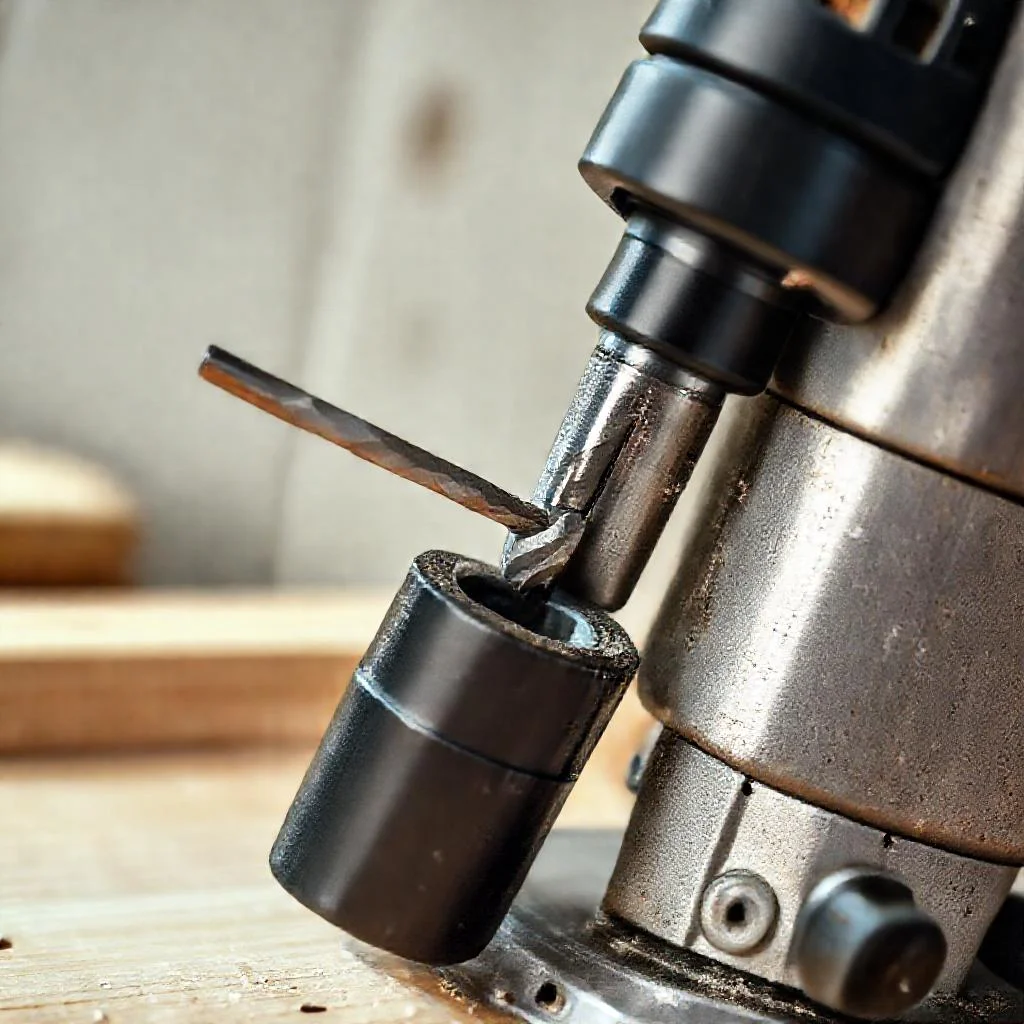

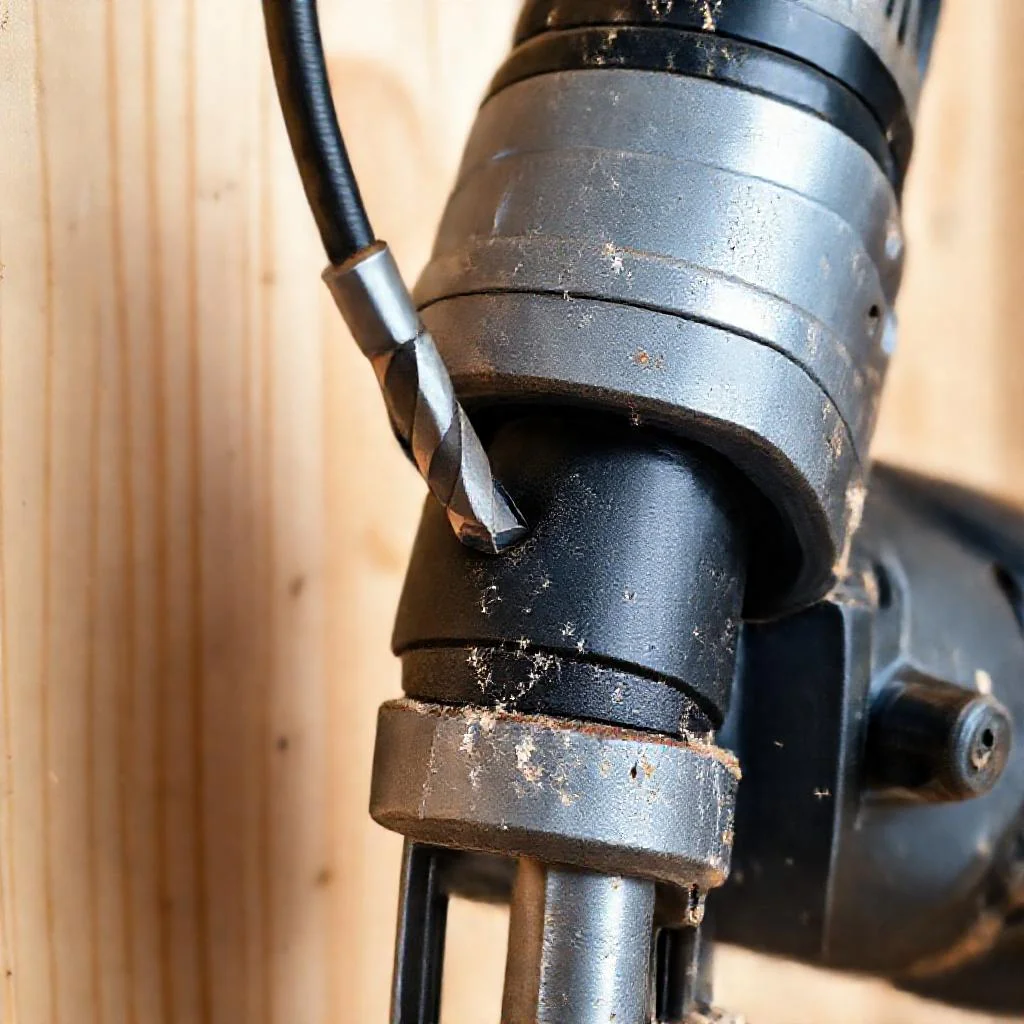

Вылет фрезы из цангового патрона: почему инструмент «стреляет» и как это исправить
Вылет фрезы во время работы ручным фрезером — это одна из самых опасных неисправностей. В лучшем случае испорчена деталь. В худшем — травма мастера или разрушение подшипников самого фрезера. Когда фреза вылетает, она превращается в снаряд. Такая ситуация возникает не случайно. Всегда есть конкретная техническая причина, которую можно и нужно устранить.
Цанговый патрон устроен по принципу конуса. При затягивании гайки цанга сжимается и обжимает хвостовик фрезы. Если в этой системе появляется люфт или слабина, удержать фрезу на высоких оборотах становится невозможно. Разберём главные причины, почему это происходит, и как отличить брак от естественного износа.
Неправильная глубина зажима хвостовика
Самая частая техническая ошибка — неполное погружение хвостовика фрезы в цангу. Многие мастера, особенно те, кто работает быстро и без контроля, вставляют фрезу «на глаз». Важно помнить строгое правило: хвостовик фрезы должен входить в цангу на глубину не менее 20 мм. Это стандарт безопасности для большинства ручных фрезеров. Если хвостовик зажат только на 5–10 мм, при боковой нагрузке или вибрации он выскользнет.
Некоторые фрезы имеют короткие хвостовики — 30–40 мм. В таком случае зажимать их нужно практически полностью, оставляя запас всего в несколько миллиметров до дна патрона. Упирать фрезу в дно цанги тоже плохо: это создаёт напряжение, и вылет может произойти из-за распора. Оптимально — оставить зазор 1–2 мм до дна, но обеспечить зажим на 20 мм по длине.
Износ цанги и загрязнение патрона
Цанга со временем изнашивается. Ресурс качественной цанги — примерно 200–300 циклов затягивания. После этого лепестки теряют упругость и перестают равномерно обжимать хвостовик. Визуально это определить сложно, но косвенные признаки есть: фрезу стало труднее вынимать, либо она болтается даже при полностью затянутой гайке.
Грязь и стружка в патроне — ещё один бич. Если на хвостовике или внутри цанги осталась смола, пыль или опилки, то при затягивании образуется микро-люфт. На первый взгляд гайка закручена до упора, но на деле цанга не села в конус плотно. Фреза держится на честном слове и срывается при первой же нагрузке. Поэтому перед установкой любой оснастки нужно протирать и хвостовик, и внутреннюю полость патрона сухой ветошью.
Нарушение технологии затягивания
Многие «шабашники» затягивают гайку патрона с перекосом или используя рычаг не по назначению. Например, удерживают шпиндель ключом, а гайку дотягивают резким рывком. Это деформирует цангу. Она перестаёт быть идеально круглой, и прижим становится неравномерным. Фреза начинает бить, вибрация нарастает, и на очередном проходе хвостовик вылетает.
Правильная технология: затягивать гайку плавно, без ударов, используя только штатный ключ. Нельзя применять газовые ключи или удлинители — это гарантированно ломает геометрию патрона. Если гайка идёт туго, значит, цанга изношена или забита грязью. Нужно чистить, а не давить силой.
Брак хвостовика фрезы
Дешёвые фрезы часто имеют неидеальную геометрию хвостовика. Допуск по диаметру может плавать в пределах 0,1–0,2 мм. Для посадки в цангу это много. Хвостовик меньшего диаметра просто не будет зажат с нужным усилием. Фреза «болтается» внутри патрона, и на высоких оборотах её вырывает. Исправить это можно только одним способом: покупать фрезы проверенных брендов с хвостовиками h6 или h7 (допуск до 0,013 мм).
Также опасны хвостовики с коррозией, забоинами или неровностями. Любая царапина на поверхности — это точка концентрации напряжения. При нагреве металл расширяется, царапина превращается в трещину, и хвостовик ломается прямо внутри патрона. Вылет фрагмента фрезы неизбежен.
Перегрузка фрезы и неправильный режим работы
Фрезер — не лопата. Глубина прохода за один раз не должна превышать 3–5 мм для мягких пород и 1–2 мм для твёрдых. Если мастер пытается снять слой в 10 мм за один заход, нагрузка на хвостовик возрастает многократно. Цанга нагревается, металл расширяется, хватка ослабевает. На очередном участке фреза уходит в сторону или вылетает.
То же самое происходит при работе на слишком низких или слишком высоких оборотах. Для каждого диаметра фрезы есть рекомендуемая скорость вращения. Если фреза крупная (12–18 мм), а обороты выкручены на максимум, центробежная сила и нагрев убивают зажим. Подача должна быть плавной, без рывков.
Отслоения и трещины: почему портится материал и инструмент
Когда говорят об отслоениях в контексте работы фрезером, чаще всего имеют в виду сколы краски, шпона или кромки ПВХ. Но отслаивается не только отделка. Трещины могут идти по самому корпусу фрезы или по материалу заготовки. Корень проблемы почти всегда — вибрация и нагрев.
Причины отслоения кромочного материала
При фрезеровании кромок с криволинейным профилем часто случается отрыв шпона или пластика. Это происходит потому, что фреза режет встречно волокнам. В месте выхода фрезы из материала нагрузка идёт на отрыв, а не на срез. Мелкие отслоения — результат тупого инструмента. Тупой резец не режет, а мнёт и рвёт поверхностный слой.
Ещё одна причина — неправильный подшипник на фрезе. Если подшипник изношен или забит смолой, он не катится, а скользит и толкает фрезу. Возникает ударная нагрузка, которая выбивает куски материала вдоль линии реза. Решение — следить за состоянием подшипников и использовать фрезы с шариковыми подшипниками закрытого типа.
Возникновение трещин в заготовке
Трещины в массиве или щите при фрезеровании обычно связаны с внутренним напряжением. Но есть и чисто технологическая причина: слишком быстрая подача и глубокая выборка паза за один проход. Древесина не успевает отводить тепло, поверхностный слой пересыхает, и по волокнам идут микротрещины. Особенно это заметно на дубе, буке и ясене.
Чтобы избежать трещин, нужно работать в несколько проходов, давая материалу «остыть». Между проходами делать паузу хотя бы 10–15 секунд. Также критичен зазор между фрезой и направляющей шиной. Если фреза трёт о шину или подошву, перегрев гарантирован.
Химический конфликт материалов
При фрезеровании клеёного щита или МДФ с лаковым покрытием иногда происходит отслоение слоёв. Это не ошибка фрезеровки, а заводской брак. Если производитель использовал плохой клей, то при нагреве от трения фрезы связующее теряет прочность. Мастер не виноват, но распознать такой материал можно по запаху: резкий химический запах ацетона или кислоты при фрезеровании — прямой признак некачественного клея.
Частые ошибки при монтаже и отделке
Даже если фреза не вылетела, а паз выбран идеально, на этапе монтажа фурнитуры или отделки можно испортить всю работу. Вот что портит результат чаще всего.
- Монтаж направляющих втулок без фиксации. Втулка должна быть затянута до упора и зафиксирована контргайкой. Если втулка болтается, фреза смещается на доли миллиметра, и пазы становятся кривыми. Это ведёт к перекосу фасадов и заеданию ящиков.
- Сборка деталей сразу после фрезеровки. Фреза нагревает края паза. Если вклеить шкант или нагель в горячее отверстие, через час древесина остынет, даст усадку, и соединение ослабнет. Нужно ждать 15–20 минут, чтобы выровнялась температура.
- Использование неподходящего клея для кромки ПВХ. Кромку сажают на термоклей промышленного назначения. Бытовой термопистолет даёт слабую адгезию. При фрезеровке выступа кромки под галтель она отслаивается. Лучше доверять оклейку кромки на станке или использовать клей с высокой температурой плавления.
- Пренебрежение защитой от сколов на выходе. При фрезеровании по кругу на выходе фрезы из материала образуется скол. Чтобы его не было, нужно подкладывать обрезок фанеры в конце реза или делать заход с обратной стороны. «Шабашники» часто игнорируют эту технику, а потом шпаклюют сколы шпаклёвкой, которая трескается через месяц.
- Затягивание крепежа в свежий паз. Если в паз сразу закрутить саморез, пластик или шпон дают микротрещину. Со временем она расширяется. Правило: сначала дать детали отстояться сутки после фрезеровки, потом монтировать крепёж.
Ошибки «шабашников»: чужой горький опыт
Практика показывает, что большинство аварийных ситуаций с фрезером происходит из-за спешки и экономии времени. Вот типичное поведение, которое ведёт к вылету фрезы и порче материала.
Первое — работа из положения «стоя на коленях». Мастер не контролирует вертикаль, фреза уходит в сторону, происходит боковой зажим. Хвостовик испытывает изгибающую нагрузку, которую цанга не может компенсировать. Фреза вылетает или ломается. Второе — игнорирование чистки патрона. Мастер переставляет фрезы десятки раз, не выдувая стружку из цанги. В итоге пыль спрессовывается, и посадка ослабевает.
Третья типичная ошибка — затягивание гайки патрона двумя ключами до хруста. Кажется, что чем сильнее, тем надёжнее. На самом деле пережатая цанга теряет упругость. Через 10–15 циклов она перестаёт нормально разжиматься, и фрезу потом приходится выбивать молотком. После такого цангу можно только выбрасывать.
Четвёртое — работа с одной фрезой на всех режимах. Фреза для пазов и фреза для кромок — разные инструменты. Пазовые фрезы имеют более агрессивную геометрию режущей кромки. Использование такой фрезы для чистовой обработки кромки даёт сильную вибрацию. Она передаётся на патрон, ослабляет зажим. Вылет в таком случае — вопрос нескольких минут.
И наконец, самое частое нарушение — установка фрезы с наклоном. Если мастер торопится, он может вставить фрезу криво, а при затягивании гайки перекос сохранится. Это легко заметить по биению на холостом ходу. Если фреза «ходит восьмёркой», её нужно немедленно переустановить. Работать с такой геометрией опасно не только для детали, но и для здоровья самого мастера.
Как правильно проверить фиксацию перед работой
Прежде чем включать фрезер, нужно убедиться, что фреза сидит надёжно. Есть простой тест: после затягивания гайки нужно попробовать провернуть фрезу рукой. Если она проворачивается даже на миллиметр — зажим слабый. Нужно переустановить фрезу заново, предварительно прочистив патрон.
Второй контроль — визуальный. При поднятой фрезе (максимальный вылет) должно быть видно не менее двух третей длины цанги. Если видна только гайка — хвостовик погружён недостаточно. Нельзя зажимать фрезу за цилиндрическую часть, если хвостовик входит в цангу меньше чем на 20 мм. Лучше сменить оснастку на более длинную или работать с другой глубиной.
Третий момент — пробный пуск. На холостых оборотах (без нагрузки) фреза должна вращаться ровно, без стука и вибрации. Если слышен металлический звон или вибрация тактильно чувствуется через корпус, значит, либо неправильно затянута фреза, либо изношен подшипник шпинделя. В таком случае работать нельзя.
Итоги: три главных правила безопасности
Самое важное — всегда помнить про глубину зажима. Хвостовик должен сидеть в цанге на 20 мм минимум. Это правило исключает 80% случаев вылета фрезы. Второе — чистота. Никакой грязи, смолы и стружки на хвостовике и внутри цанги. Третье — нормальная затяжка без фанатизма. Достаточно усилия одной руки штатным ключом, без рывков и удлинителей.
Соблюдение этих правил и отказ от спешки превращают ручной фрезер из опасного инструмента в точный и надёжный станок. Любой дефект — вылет, трещина или отслоение — это всегда сигнал о том, что где-то нарушена технология. Находить и устранять эти нарушения нужно спокойно и последовательно, без попыток «обмануть» механику.
Таблица: Анализ причин вылета фрезы и контрольные параметры фиксации
В таблице ниже систематизированы основные технические причины вылета фрезы из цангового патрона, а также приведены строгие нормативы и контрольные параметры из статьи, необходимые для безопасной работы.
| Причина вылета / Неисправность | Описание проблемы (из статьи) | Технический параметр / Норматив (из статьи) | Способ устранения / Контроля (из статьи) |
|---|---|---|---|
| Неправильная глубина зажима хвостовика | Хвостовик зажат только на 5–10 мм; упирание фрезы в дно патрона. | Минимальная глубина зажима: 20 мм. Зазор до дна патрона: 1–2 мм. | Проверить, чтобы хвостовик длиной 30–40 мм зажимался почти полностью. Не упирать фрезу в дно. |
| Износ цанги (ресурс) | Лепестки теряют упругость, не обжимают хвостовик. | Ресурс качественной цанги: 200–300 циклов затягивания. | Косвенные признаки: фреза трудно вынимается или болтается при затянутой гайке. Требуется замена. |
| Загрязнение патрона | Смола, пыль, опилки внутри цанги или на хвостовике. | — | Протирать хвостовик и внутреннюю полость патрона сухой ветошью перед каждой установкой. |
| Брак хвостовика фрезы (допуск) | Плавающий допуск по диаметру 0,1–0,2 мм. | Требуемый допуск: h6 или h7 (до 0,013 мм). | Использовать фрезы проверенных брендов. |
| Повреждение хвостовика | Коррозия, забоины, царапины. При нагреве — трещина. | — | Не использовать хвостовики с дефектами поверхности. |
| Перегрузка фрезы (глубина прохода) | Снятие слоя в 10 мм за один заход. | Для мягких пород: 3–5 мм. Для твёрдых пород: 1–2 мм. | Уменьшить глубину прохода за один раз. |
| Нарушение технологии затягивания | Затягивание с перекосом, рывками, использование газовых ключей. | — | Затягивать плавно штатным ключом, без ударов и удлинителей. |
| Контроль фиксации перед работой (проверка) | Фреза проворачивается рукой. | Допуск на проворот: 0 мм (запрещено проворачивание). | Попробовать провернуть фрезу рукой после затяжки — недопустим люфт. |
| Визуальный контроль (вылет цанги) | При поднятой фрезе видна только гайка. | Должно быть видно не менее двух третей длины цанги. | При недостаточном погружении сменить оснастку. |
| Пробный пуск (проверка биения) | Слышен металлический звон или вибрация через корпус. | — | Немедленная переустановка фрезы или проверка подшипника шпинделя. |
Частые вопросы по теме (FAQ)
Какая минимальная глубина зажима хвостовика фрезы в цангу, чтобы избежать вылета?
Хвостовик фрезы должен входить в цангу на глубину не менее 20 мм. Это стандарт безопасности для большинства ручных фрезеров. Если хвостовик зажат только на 5–10 мм, при боковой нагрузке или вибрации он выскользнет.
Почему фреза может вылететь, даже если гайка патрона затянута до упора?
Причина чаще всего в грязи или износе. Если на хвостовике или внутри цанги осталась смола, пыль или опилки, при затягивании образуется микро-люфт. Цанга не садится в конус плотно. Также ресурс качественной цанги — примерно 200–300 циклов затягивания, после чего лепестки теряют упругость, и фреза может болтаться даже при полностью затянутой гайке.
Какие дефекты хвостовика фрезы опасны и приводят к вылету?
Опасны дешёвые фрезы с допуском по диаметру, плавающим в пределах 0,1–0,2 мм. Для качественной посадки нужен допуск h6 или h7 (до 0,013 мм). Также критичны хвостовики с коррозией, забоинами или любыми царапинами — при нагреве это превращается в трещину, и хвостовик ломается прямо внутри патрона.
К чему приводит перегрузка фрезы, и как этого избежать?
Если снимать слой глубже 3–5 мм для мягких пород или 1–2 мм для твёрдых за один проход, нагрузка на хвостовик и цангу возрастает многократно. Цанга перегревается, металл расширяется, и хватка ослабевает, что ведёт к вылету. Нужно работать в несколько проходов с плавной подачей.
Какой тест нужно сделать перед началом работы, чтобы убедиться в надёжной фиксации фрезы?
После затягивания гайки попробуйте провернуть фрезу рукой. Если она проворачивается даже на миллиметр — зажим слабый. Также сделайте пробный пуск на холостых оборотах: фреза должна вращаться ровно, без стука и вибрации. Если слышен металлический звон или вибрация чувствуется через корпус, работать нельзя.
